00194769-0102-MM-D4_ZF - 第26页
4 每週保養 D4 預防性保養 20 06 年 6 月中文版 26 4
D4 預防性保養 4 每週保養
20 06 年 6 月中文版
25
用吸塵器檢查空氣過濾器箱的過濾器 （選項） 4
O 檢查空氣過濾器箱的過濾器墊是否有髒物。
如果是輕度污染，請使用吸塵器清潔過濾器墊。
如果污染嚴重，應更換過濾器墊。
4
4
清潔 X/Y 光柵尺規 （如果需要） 4
4
僅使用軟布清潔光柵尺規。 不可過度施加壓力。 4
4
(1) 如果有需要，請用蘸有無水乙醇的無棉絮軟布清潔 X 和 Y 軸的增量光柵尺規。
4
如果光柵尺規很髒，會導致 X 軸和 Y 軸出現計數錯誤，並導致取置機停止執行。 4
4
4
4
更換吸嘴交換器吸嘴盤 4
O 請用 「Single Functions （單項功能）」功能表把收集取置頭的吸嘴放回到吸嘴交換器中。
(2) 取下吸嘴交換器吸嘴盤，並換上裝有清潔陶瓷吸嘴或新吸嘴的吸嘴盤。
O 利用 「Single Functions （單項功能）」功能表再次拾取收集取置頭的吸嘴。
4
4
O 清空吸嘴拋料倉。
O 在其他位置上重覆此過程。
4
4
4 每週保養 D4 預防性保養
2006 年 6 月中文版
26
4
D4 預防性保養 4 每週保養
20 06 年 6 月中文版
27

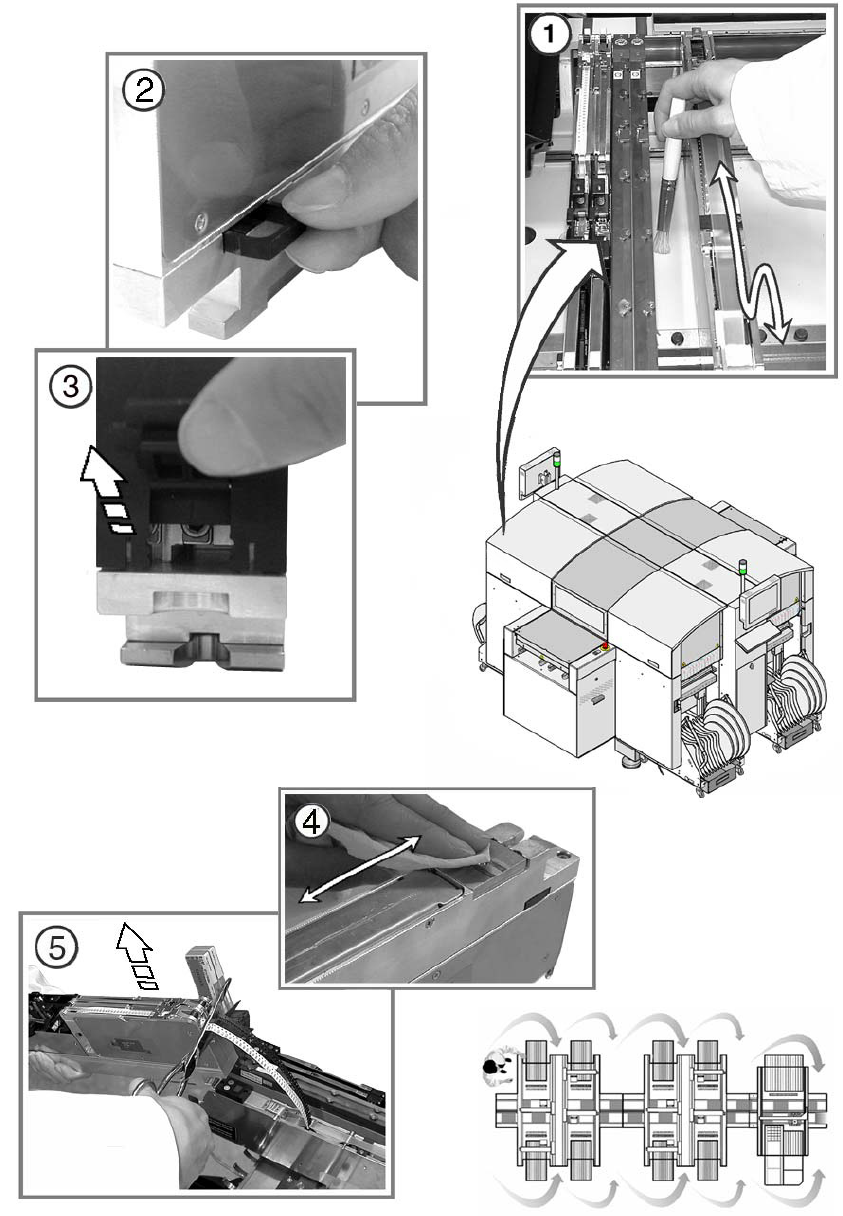

清空 8 mm S 送料器上的元件抽屜或蓋板 4
O 移除 8 m m S 送料器，並將其提起移出傳送站台。
4
(1) 利用毛刷或吸塵器清出傳送站台上掉落的元件。
4
(2) 清空 2x 8mm S 送料器 （如果有）的元件抽屜。
4
(3) 打開 3x8 mm S 送料器 （如果存在）的平板，並清除元件。
4
(4) 擦拭送料器模組的基座，並清除所有髒物。
4
(5) 剪斷送料器中多餘的廢料帶。
4
O 把送料器放回到原來 （正確的）槽位中。
4
確保送料器牢固地置於傳送站台中正確的位置上。 4
4
4
4
O 關閉保護蓋。
O 在每個取置區中重複這些動作。
4
4
4
4
