00194769-0102-MM-D4_ZF - 第30页
5 每月保養 D4 預防性保養 20 06 年 6 月中文版 30 5
D4 預防性保養 5 每月保養
20 06 年 6 月中文版
29
5
進行每月保養時，需要下列工具、裝置及耗材： 5
– 實驗室手套
– 無棉絮布料
– 鏡頭布
– 無棉絮棉棒
–SIPLACE 清潔紙巾
– 無水乙醇
– 乾淨的光柵盤組
– 乾淨的並微微潤滑的閥門推桿組
– 必要時，請使用避免取置頭碰撞的開關
5
更換段位器光柵盤及閥門推桿 5
O 請用 「Single Functions （單項功能）」功能表把收集取置頭的吸嘴放回到吸嘴交換器中。
(1) 打開保護蓋。
5
切勿用手去拿段位器光柵盤。保養段位器光柵盤時務必戴實驗室手套。 5
5
以免弄髒玻璃盤、摩擦輪和段位器光柵盤虹吸盤，否則可能發生故障 （計數錯誤和超調）。 5
不可握住段位器光柵盤虹吸盤以避免損壞。 5
5
(2) 從取置頭上移除段位器光柵盤。
按圖所示拉出段位器光柵盤。 5
5
5
(3) 將段位器光柵盤放在提供的容器內。
使用 「Single F unction s （單項功能）」功能表加速星形軸。
5
5
5 每月保養 D4 預防性保養
2006 年 6 月中文版
30
5
D4 預防性保養 5 每月保養
20 06 年 6 月中文版
31

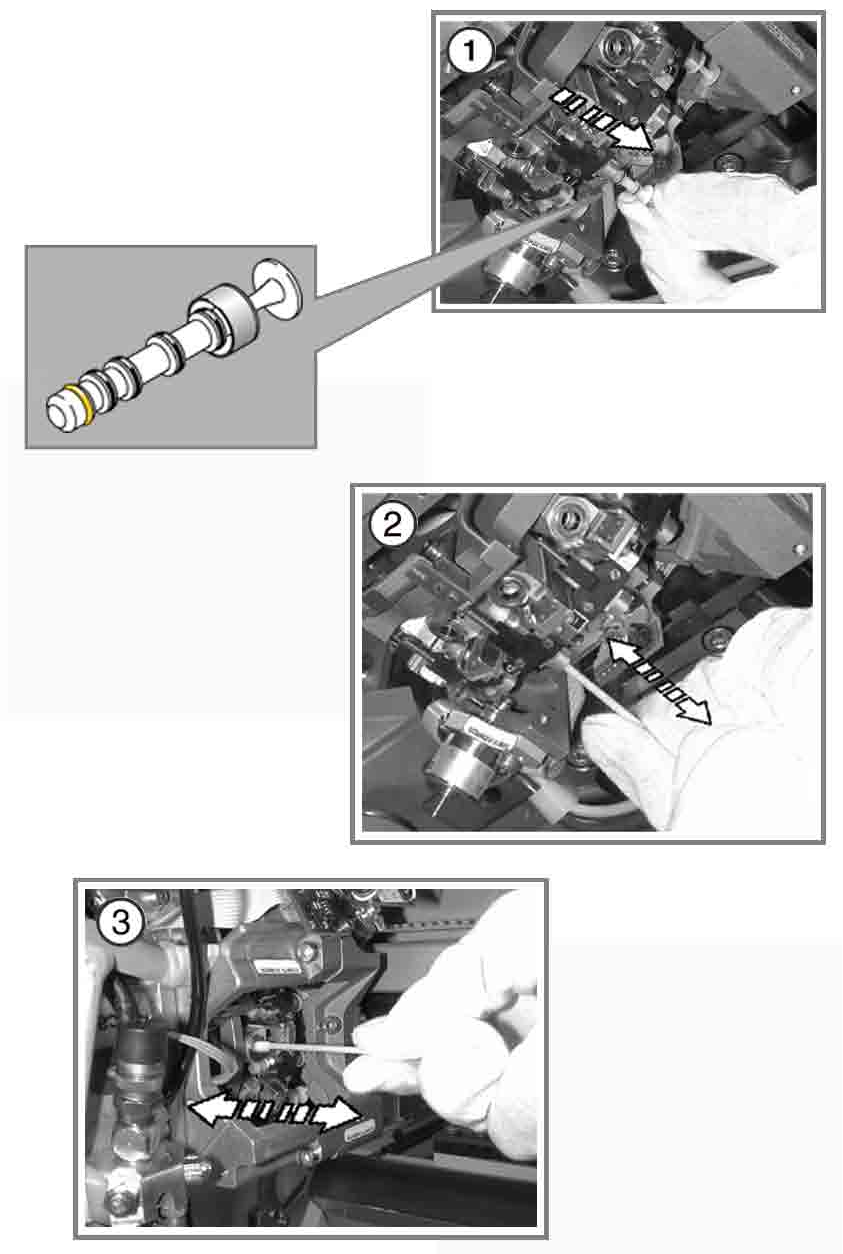

(1) 移除閥門推桿。
當您拉出閥門推桿時，請注意不可碰到小型電路板。 閥門推桿可以導電，很可能導致電路短路。5
5
5
(2) 用沾過無水乙醇的無棉絮棉棒清潔閥殼。
O 將乾淨的並微量潤滑的閥門推桿組插入閥殼。
參見 （「保養閥門推桿」）一章。
O 將閥門推桿前後移動若干次。
O 如果閥門推桿極易鬆動，換用新的閥門推桿。
如果閥門推桿不牢固，則無法保證正常運作。 5
5
(3) 用沾有無水乙醇的無棉絮棉棒清潔段位器。
切勿使用刷管器或瓶刷清潔段位器。
這樣可能使段位器光柵盤的固定彈簧彈出，或讓織物碎屑遺留在段位器內，導致段位器故障。 5
5
O 把乾淨的段位器光柵盤插入段位器。
參見 （「保養段位器光柵盤」）一章。
輕壓段位器光柵盤以正確接合，避免損壞固定彈簧。 5
5
5
O 用「Single Functions （單項功能）」功能表拾取收集取置頭的吸嘴。
