5 每月保養 D4 預防性保養
2006 年 6 月中文版
32
5
D4 預防性保養 5 每月保養
20 06 年 6 月中文版
33

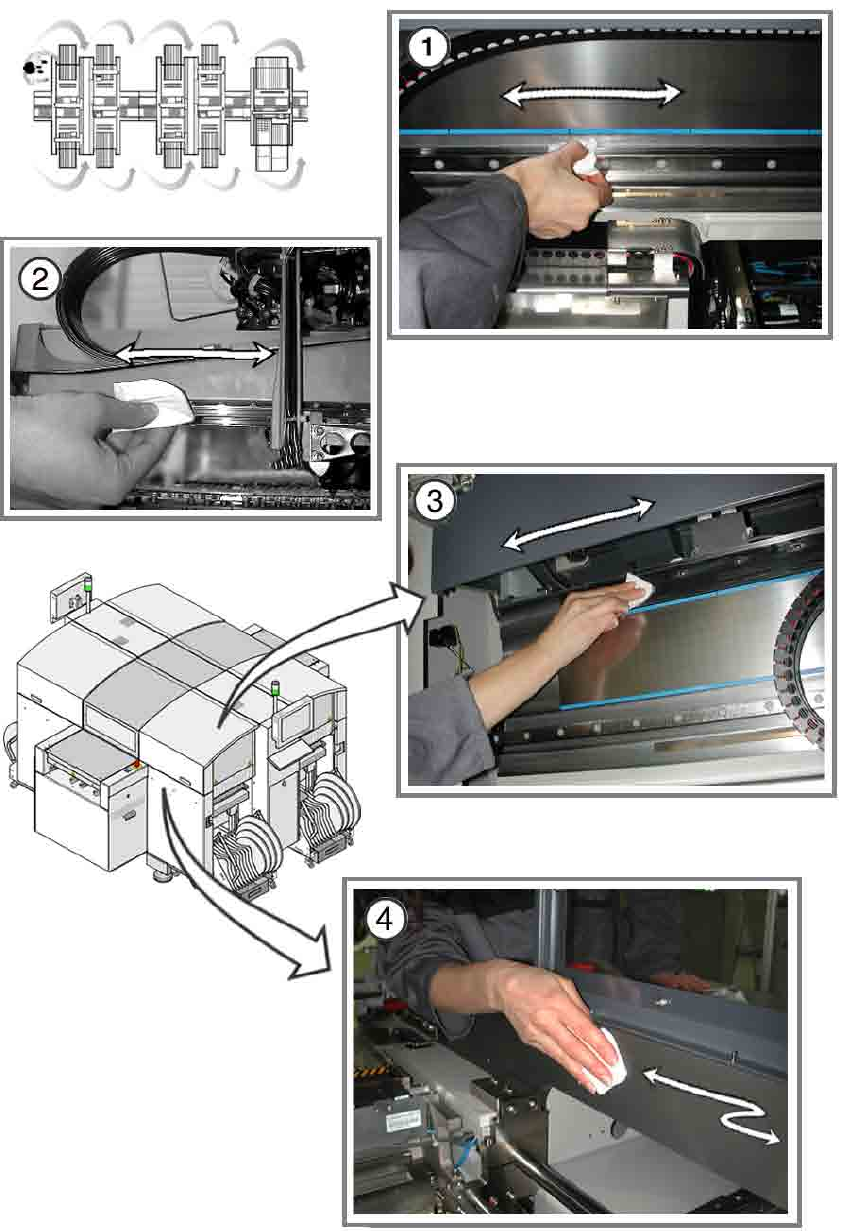

清潔 Y 軸的線性導軌 5
(1) 利用 SIPLACE 清潔紙巾將整個 Y 軸的線性導軌徹底擦拭乾淨。
(1) 用無棉絮布料清除線性導軌上任何難以清除的髒物。
(1) 用新的 SIPLACE 清潔紙巾潤滑保養線性導軌。
5
清潔 X 軸的線性導軌 5
(2) 利用 SIPLACE 清潔紙巾將整個 X 的線性導軌徹底擦拭乾淨。
(2) 用無棉絮布料清除線性導軌上任何難以清除的髒物。
(2) 用新的 SIPLACE 清潔紙巾潤滑保養線性導軌。
5
清潔 Y 軸反向軸承的旋轉表面 5
(3) 用 SIPLACE 抹布清潔反向軸承的旋轉表面。
5
清潔 Y 軸摩擦表面 5
(4) 用 SIPLACE 抹布清潔 Y 軸摩擦表面。
5
5
O 關閉保護蓋。
O 在每個取置區中重複這些動作。
5
5
5
6 2 個月保養 D4 預防性保養
2006 年 6 月中文版
34
62 個月保養
6
