D4 預防性保養 6 2 個月保養
20 06 年 6 月中文版
41

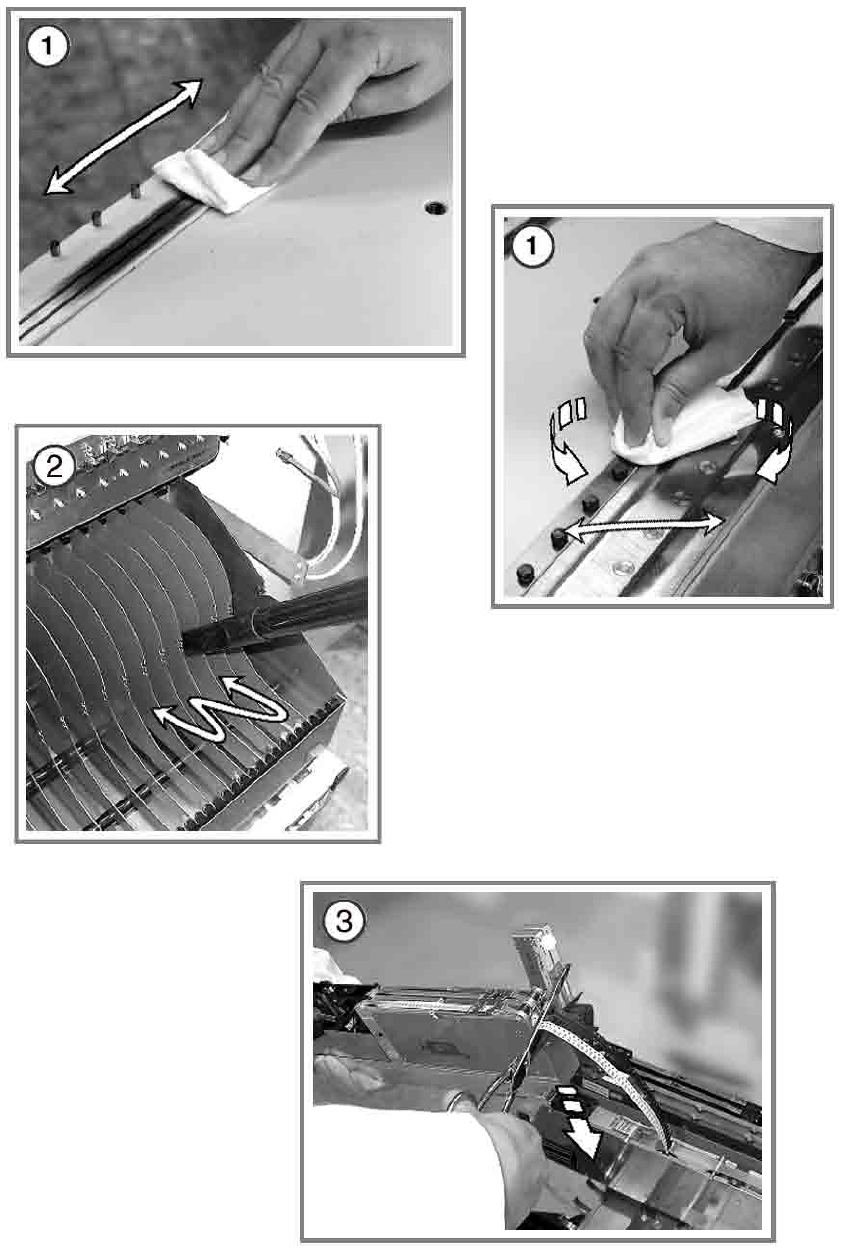

(1) 用噴有 WD40 的無棉絮布料保養送料器區。
(2) 利用吸塵器清除料帶容器中所有掉落的元件，以及不再需要的黏性標籤和膠帶。
6
(3) 剪斷送料器多餘的廢料帶並清空 8 m m S 送料器上的元件抽屜或元件蓋板。
O 送料器還原至送料器區。
請確定每個送料器的位置準確，連接無誤。 6
6
6
6
6
O 關閉保護蓋。
O 開啟取置機上的主開關。
O 在每個取置區中重複這些動作。
6
6
6
6
6
6
7 4 個月保養 D4 預防性保養
2006 年 6 月中文版
42
74 個月保養
7.1 保養 6 / 12 收取及置放取置頭
12 段位器/ 取置頭的結構 7
7
圖
7.1 - 1 12
段位器
/
取置頭，數位
(1) 真空產生器
(2) DP 馬達，DP 軸
(3) 帶有 12 個光柵盤的星形軸，DR 軸
(4) 吹氣壓力閥
(5) 消音器
(2)
(1)
(5)
(4)
(3)
