7 4 個月保養 D4 預防性保養 20 06 年 6 月中文版 44
D4 預防性保養 7 4 個月保養
20 06 年 6 月中文版
43
7
每四個月保養一次 6 / 12 段位器 / 取置頭時，您需要以下材料： 7
– 安裝塑膠軟管的鉗子 2MS-PK-3/4
– 短毛刷
– 六角套筒扳手組
– 無棉絮布料
– 無棉絮棉棒
– 無水乙醇
– ISOFLE X TOPA S NC A5 2
– UNISILKON L250L
– 帶 Structovis GHD 的油分配器 （替代 MULTEMP PS 2 號黃油槍）
– 乾淨的光柵盤組 （必要時，換用新的）
– 乾淨的閥門推桿組 （必要時，換用新的）
– 必要時，使用新的 Z 軸齒型輸送帶
– 必要時，使用新真空分配器
– 必要時，使用新的 DP 馬達 O 形圈
– 必要時，使用新的 DP 馬達齒型輸送帶。
7
7
準備工作 7
O 將所有收取及取置頭吸嘴返回至吸嘴更換器。
O 在主開關處切斷取置機的電源。
7
O 移除取置頭上的保護蓋。
O 檢查取置頭保護蓋架下的橡膠氣墊。
如已損毀，請更換。
7
7
7
7 4 個月保養 D4 預防性保養
2006 年 6 月中文版
44
D4 預防性保養 7 4 個月保養
20 06 年 6 月中文版
45
一定要遵守 ESD 眳規定。
7
7
7
O 蓋上送料器區，以保護送料器模組和取置頭的前端部件。
7

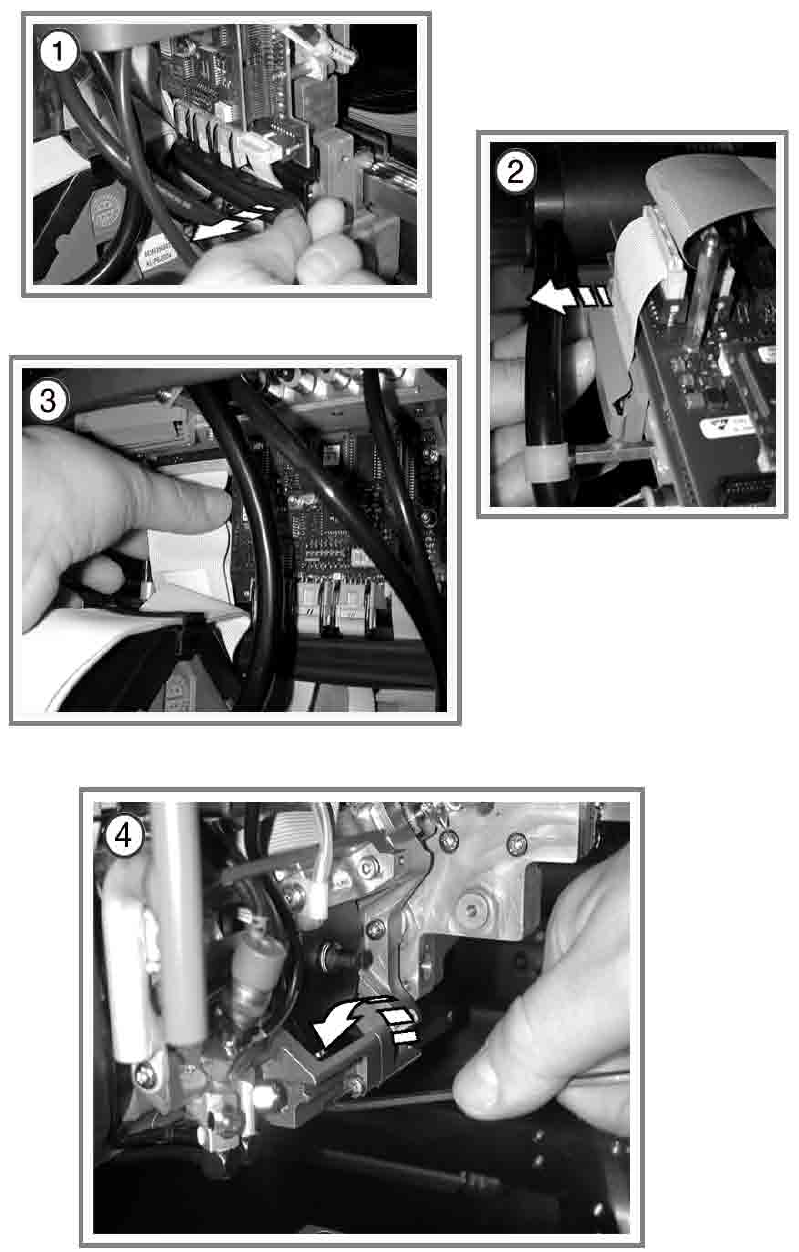

(1) 打開應變消除裝置。
(2) 鬆開排線上的夾爪。
(3) 拉出兩條排線。
7
(4) 取下取置頭前面的 4 顆螺絲 （使用 3 mm 六角套筒扳手），將前端部件拆下。
擰下螺絲時，需要緊握住取置頭的前端部件。 7
小心，不要碰到真空分配器。 7
7
星形軸轉半圈，以免損毀閥門推桿的驅動裝置。 7
7
O 將取置頭的前端部件放在軟的 ES D 表面上 （使用下側的閥門推桿）或者放置在適當支架上。
O 移除光柵盤，並放置在提供的容器中。
