一定要遵守 ESD 眳規定。
7
7
7
O 蓋上送料器區，以保護送料器模組和取置頭的前端部件。
7

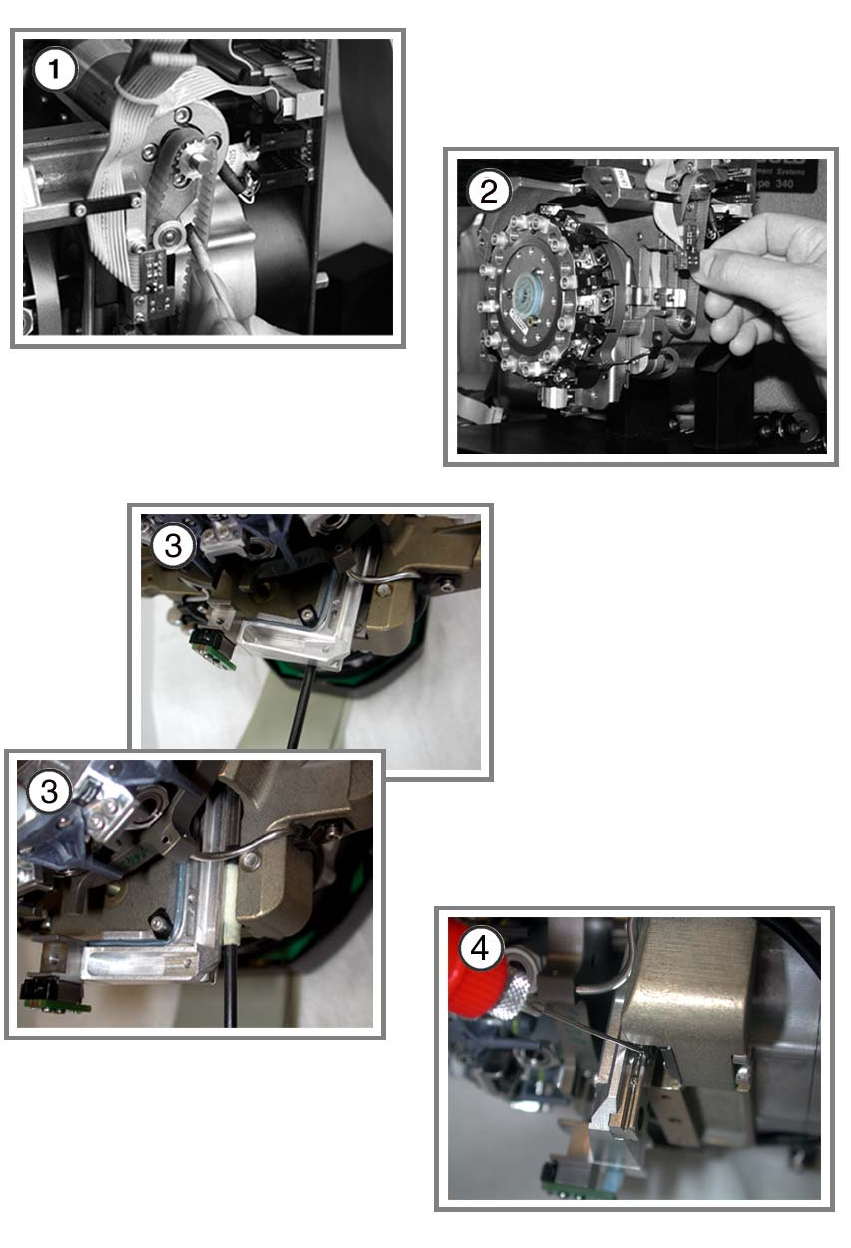

(1) 打開應變消除裝置。
(2) 鬆開排線上的夾爪。
(3) 拉出兩條排線。
7
(4) 取下取置頭前面的 4 顆螺絲 （使用 3 mm 六角套筒扳手），將前端部件拆下。
擰下螺絲時，需要緊握住取置頭的前端部件。 7
小心，不要碰到真空分配器。 7
7
星形軸轉半圈，以免損毀閥門推桿的驅動裝置。 7
7
O 將取置頭的前端部件放在軟的 ES D 表面上 （使用下側的閥門推桿）或者放置在適當支架上。
O 移除光柵盤，並放置在提供的容器中。
7
7 4 個月保養 D4 預防性保養
2006 年 6 月中文版
46
7
D4 預防性保養 7 4 個月保養
20 06 年 6 月中文版
47
Z 軸 （取置頭的前端部件） 7
(1) 利用毛刷或棉棒清除 Z 軸齒型輸送帶上的髒物。
O 用沾有無水乙醇的棉棒或無棉絮布料清潔滾輪、齒型輪和齒型輸送帶。
O 檢查齒型輸送帶是否磨損。
如果齒型輸送帶磨損，用新的輸送帶更換 （參見維修說明）。
O 使用少量 ISOFLEX TOPAS NCA 52 潤滑齒型輸送帶，然後清除多餘的潤滑脂。
7
(2) 檢查 Z 軸導軌能否輕鬆運作，且無搖擺現象。
O 檢查夾爪是否損毀。
如果發現 Z 軸或夾爪有損毀，請聯絡當地的維修部門。
7
給循球球狀導軌 （下軸承）塗上潤滑油 7
O 將 Z 軸移動到底部位置。
(3) 用蘸有無水乙醇的脫脂棉棒來回清潔微型滾輪料台的槽。
O 擦拭油分配器的滾針。
不可讓油脂溢出油分配器。 如果可以看到油滴，說明油脂過多。 7
7
7
(4) 只需將滾針直接放到導軌凹槽的滾珠隔離圈 / 軸承上。 當滾針放好時，將向凹槽提供足夠的油
脂 （毛細效果）。
O 上下移動 Z 軸若干次，分散薄層油。
7
