7 4 個月保養 D4 預防性保養 20 06 年 6 月中文版 48 7
D4 預防性保養 7 4 個月保養
20 06 年 6 月中文版
47
Z 軸 （取置頭的前端部件） 7
(1) 利用毛刷或棉棒清除 Z 軸齒型輸送帶上的髒物。
O 用沾有無水乙醇的棉棒或無棉絮布料清潔滾輪、齒型輪和齒型輸送帶。
O 檢查齒型輸送帶是否磨損。
如果齒型輸送帶磨損，用新的輸送帶更換 （參見維修說明）。
O 使用少量 ISOFLEX TOPAS NCA 52 潤滑齒型輸送帶，然後清除多餘的潤滑脂。
7
(2) 檢查 Z 軸導軌能否輕鬆運作，且無搖擺現象。
O 檢查夾爪是否損毀。
如果發現 Z 軸或夾爪有損毀，請聯絡當地的維修部門。
7
給循球球狀導軌 （下軸承）塗上潤滑油 7
O 將 Z 軸移動到底部位置。
(3) 用蘸有無水乙醇的脫脂棉棒來回清潔微型滾輪料台的槽。
O 擦拭油分配器的滾針。
不可讓油脂溢出油分配器。 如果可以看到油滴，說明油脂過多。 7
7
7
(4) 只需將滾針直接放到導軌凹槽的滾珠隔離圈 / 軸承上。 當滾針放好時，將向凹槽提供足夠的油
脂 （毛細效果）。
O 上下移動 Z 軸若干次，分散薄層油。
7
7 4 個月保養 D4 預防性保養
2006 年 6 月中文版
48
7
D4 預防性保養 7 4 個月保養
20 06 年 6 月中文版
49

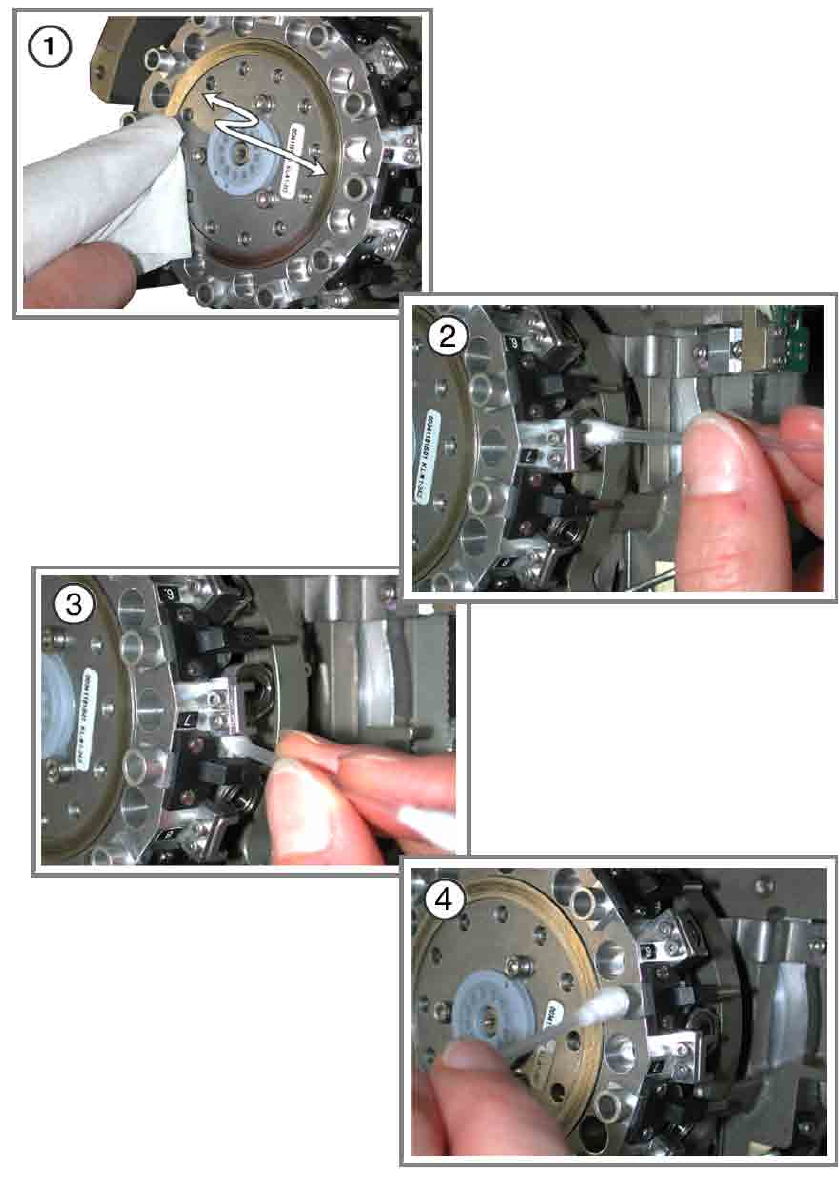

星形軸 7
(1) 用無棉絮布料擦拭星形軸。
O 在星形軸制動的作業面上塗抹一薄層 ISOFLEX TOPAS NCA 52 潤滑脂。清除多餘潤滑脂。
7
請確定沒有髒物或潤滑脂進入真空導槽。 7
7
7
7
真空分配器盤已黏合。 7
7
7
7
段位器 7
7
清潔時，要小心避免損毀段位器中的光柵盤固定彈簧。 7
不要將棉棒深入至段位器固定彈簧，否則固定彈簧可能彈出。 7
7
(2) 用沾有無水乙醇的棉棒仔細清潔段位器。
(3) 清除段位器週邊的可見髒物。
7
7
閥通道 7
O 移除閥門推桿。
(4) 用沾有無水乙醇的無棉絮棉棒清潔閥通道。
O 清潔閥通道週邊。
