(1) 用沾有無水乙醇的無棉絮布料小心清潔文氏吸嘴。
(1) 送入壓縮空氣以清潔文氏吸嘴。
(1) 用乾的無棉絮布料清潔 O 形圈 （必要時，更換 O 形圈）。
(1) 利用少量 UNISILKON L250L 潤滑文氏吸嘴的 O 形圈。
(1) 用沾有無水乙醇的棉棒清潔真空產生器的所有組件，並送入壓縮空氣。
(1) 將清潔過的真空產生器所有部件放置在乾淨的表面上。
7
消音器 7
O 取下消音器的螺絲，移除消音器。
(2) 用沾有無水乙醇的棉棒清潔通向文氏吸嘴的孔。
O 檢查消音器是否弄髒。
如果消音器褪色，換用新消音器，並依相反順序重新裝好。
7
重新裝好配真空產生器 7
O 將文氏吸嘴安裝到組立好的真空產生器上，並仔細擰緊螺絲。
(3) 用鉗子重新連接壓縮空氣軟管。
7
O 裝上取置頭保護蓋。
O 重新連吸嘴。
7
測試取置機 7
拆下取置頭前後端部件時，可能改變元件攝影機和 PCB 攝影機之間的距離。 7
O 嘗試啟動取置機，檢驗取置的精確度是否依然有保障。
O 如果無法保證取置的精確性，重新測量段位器偏移 2。
7
8 年度保養 D4 預防性保養
2006 年 6 月中文版
60
8 年度保養
8
D4 預防性保養 8 年度保養
20 06 年 6 月中文版
61
8
進行每年保養時，需要下列工具、裝置及耗材： 8
– 吸塵器
– 黃油槍
– 無棉絮布料
– 無水乙醇
–SIPLACE 清潔紙巾
– ISOFLE X TOPA S NC A5 2 潤滑脂
– 必要時，請使用黃油嘴
– 必要時，請使用阻尼氣缸。
8
進行以下作業時，PCB 輸送帶上不得有 PCB。 8
O 打開取置機 （位置 1+2 或 3+ 4 ）一側的兩個保護蓋。
8
利用取置頭上的手柄 （而不是末端的緩衝器）小心輕推懸臂。 8
8
O 把懸臂移到送料器上方，並停在工作區外。
8

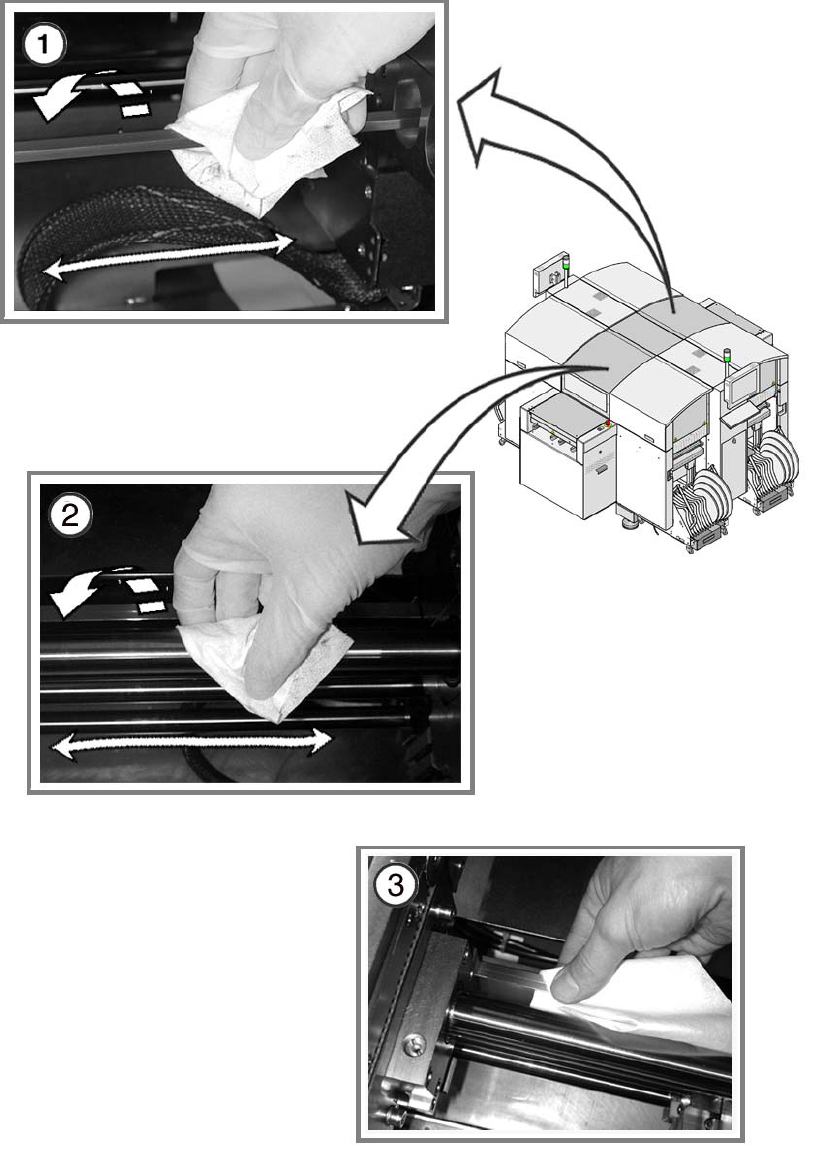

清潔和保養 PCB 輸送帶 8
(1) 利用 SIPLACE 清潔紙巾沿著螺紋線清潔、保養循環滾珠螺桿。
(2) 用 SIPLACE 清潔紙巾清潔、潤滑導槽的滑動表面。
O 用 SIPLACE 清潔紙巾清潔和保養六角形軸。
O 檢查整個 PC B 輸送帶機械系統 （輸送帶、寬度調整、夾緊裝置）是否正常運作。
如果不能輕鬆移動，應進行必要的保養。
8
清潔固定條 （PCB 輸送帶） 8
(3) 用沾有無水乙醇的無棉絮布料清潔寬度可調節的夾緊裝置固定條。
8
