8 年度保養 D4 預防性保養 20 06 年 6 月中文版 62 8
D4 預防性保養 8 年度保養
20 06 年 6 月中文版
61
8
進行每年保養時，需要下列工具、裝置及耗材： 8
– 吸塵器
– 黃油槍
– 無棉絮布料
– 無水乙醇
–SIPLACE 清潔紙巾
– ISOFLE X TOPA S NC A5 2 潤滑脂
– 必要時，請使用黃油嘴
– 必要時，請使用阻尼氣缸。
8
進行以下作業時，PCB 輸送帶上不得有 PCB。 8
O 打開取置機 （位置 1+2 或 3+ 4 ）一側的兩個保護蓋。
8
利用取置頭上的手柄 （而不是末端的緩衝器）小心輕推懸臂。 8
8
O 把懸臂移到送料器上方，並停在工作區外。
8
清潔和保養 PCB 輸送帶 8
(1) 利用 SIPLACE 清潔紙巾沿著螺紋線清潔、保養循環滾珠螺桿。
(2) 用 SIPLACE 清潔紙巾清潔、潤滑導槽的滑動表面。
O 用 SIPLACE 清潔紙巾清潔和保養六角形軸。
O 檢查整個 PC B 輸送帶機械系統 （輸送帶、寬度調整、夾緊裝置）是否正常運作。
如果不能輕鬆移動，應進行必要的保養。
8
清潔固定條 （PCB 輸送帶） 8
(3) 用沾有無水乙醇的無棉絮布料清潔寬度可調節的夾緊裝置固定條。
8
8 年度保養 D4 預防性保養
2006 年 6 月中文版
62
8
D4 預防性保養 8 年度保養
20 06 年 6 月中文版
63
潤滑 Y 軸懸臂 8
8

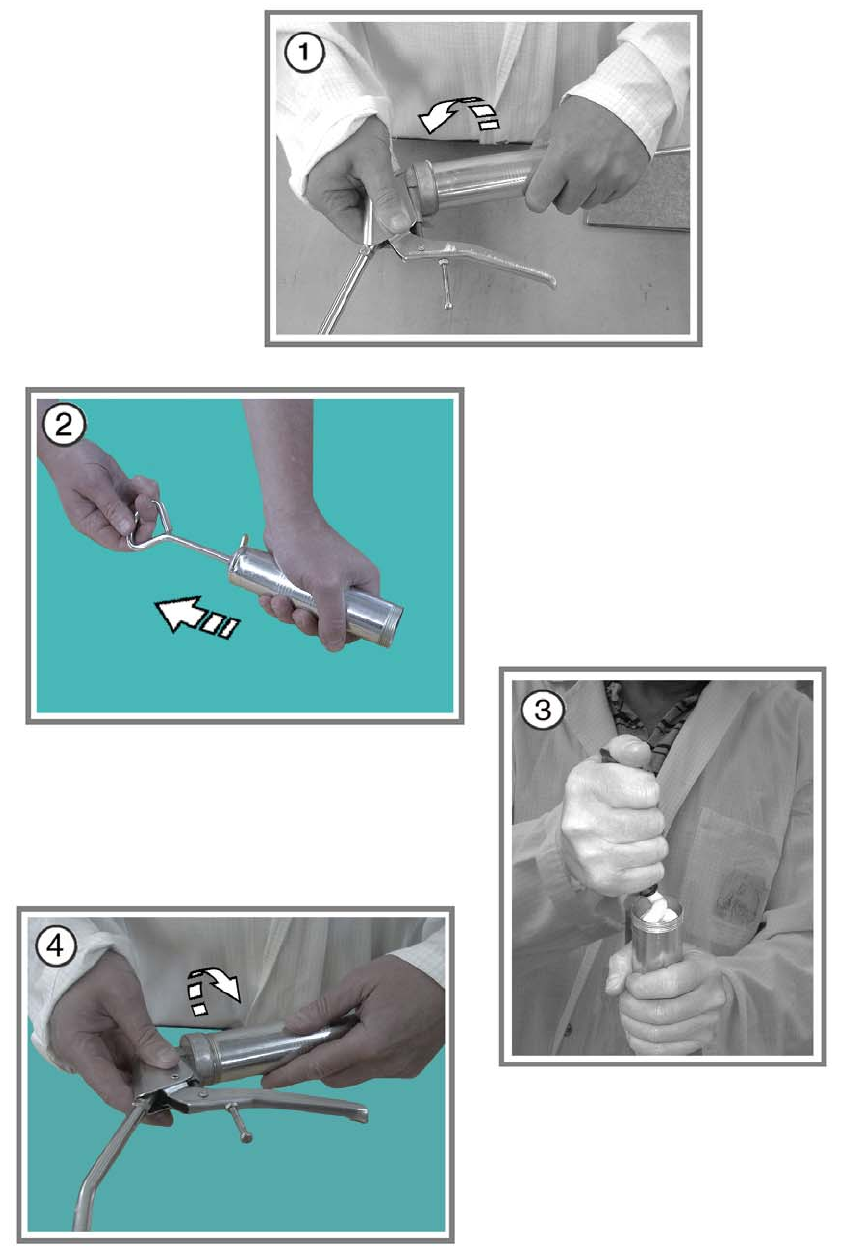

(1) 反時針旋轉黃油槍，將其開啟。
8
(2) 向後拉動黃油槍的柱塞，必須鎖定入位。
8
(3) 把 ISOFLEX TOPAS NCA 52 潤滑脂裝入黃油槍。
8
O 順時針旋轉黃油槍，並關閉。
8
(4) 鬆開栓鎖，彈力將柱塞向前推。
8
(5) 向後推排氣螺桿上的滾珠，排出黃油槍中的空氣。
8
O 摳動板機，直到出現潤滑脂。
黃油槍準備就緒，可以使用了。
