3.设定供应应用软件
SmartFAB
本地验证 快速参考手册
29
注意

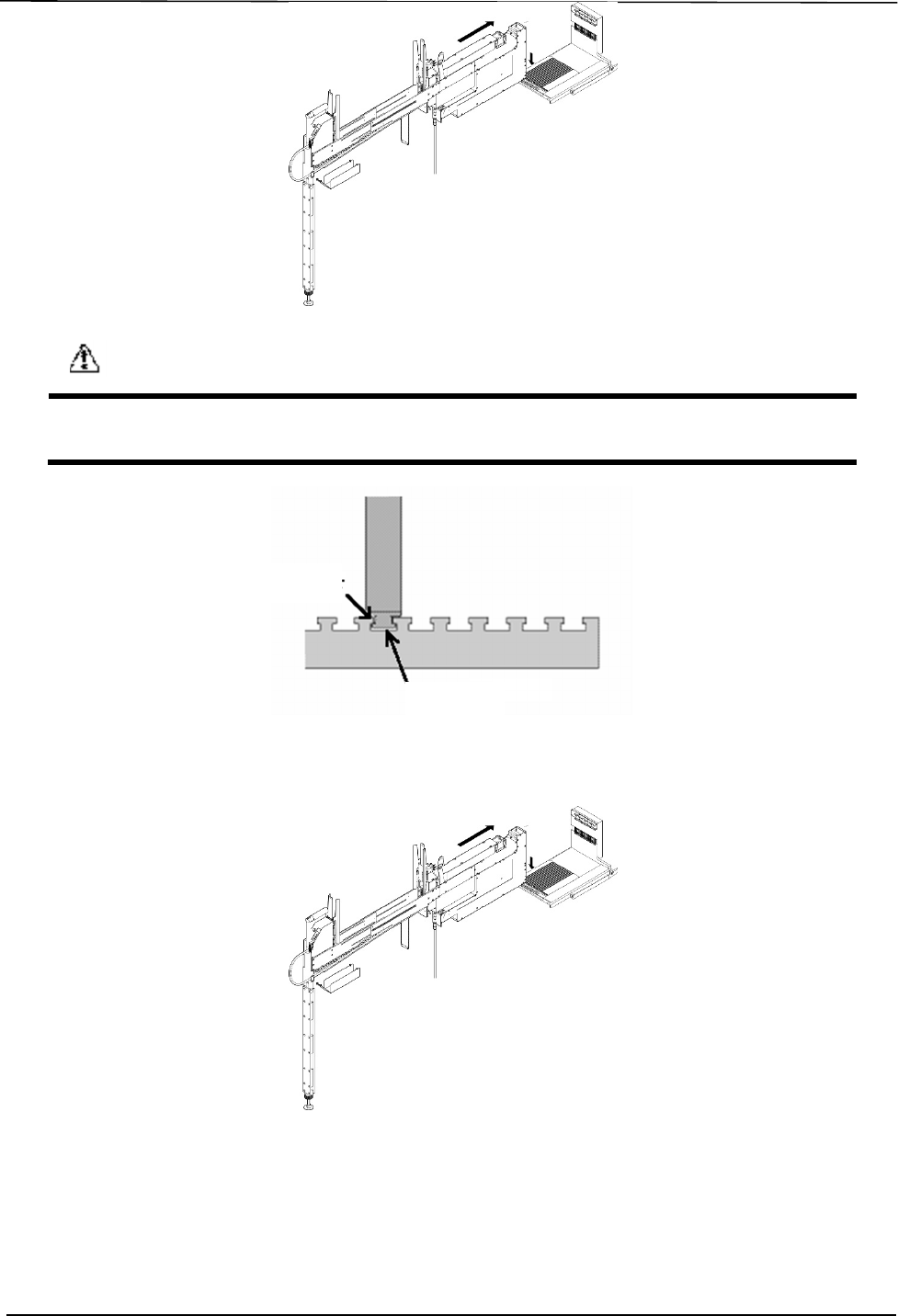

请把供料器底部的导轨确实插入料槽。如果不正确安装的话，供料器有可能与贴装工作头干涉。
5. 维持原样将供料器水平压入到料站托架的料槽。
导轨
料槽
iMJyQiBS
iMJyQiBS
Downloaded at 2015/10/08 22:10:75 by 3NEC4804 DL#mFYRGbCq
3.设定供应应用软件 OPLV-sFAB-1.2S
30 SmartFAB
本地验证 快速参考手册
6. 操纵夹紧手柄、解除锁定。在此状态下，将供料器前端的通信接插件紧紧地插入料站托架侧的通信
接插件中。
7. 将夹紧手柄返还到原来状态。使用夹具将供料器锁定在料站上，供料器电源变为 ON。
注意) 即使供料器已经紧紧地压入到尽头，不确实锁定夹具时，设置在夹具部的传感器不会 ON，处于未完成安装状态。。
此时不能使用其供料器。

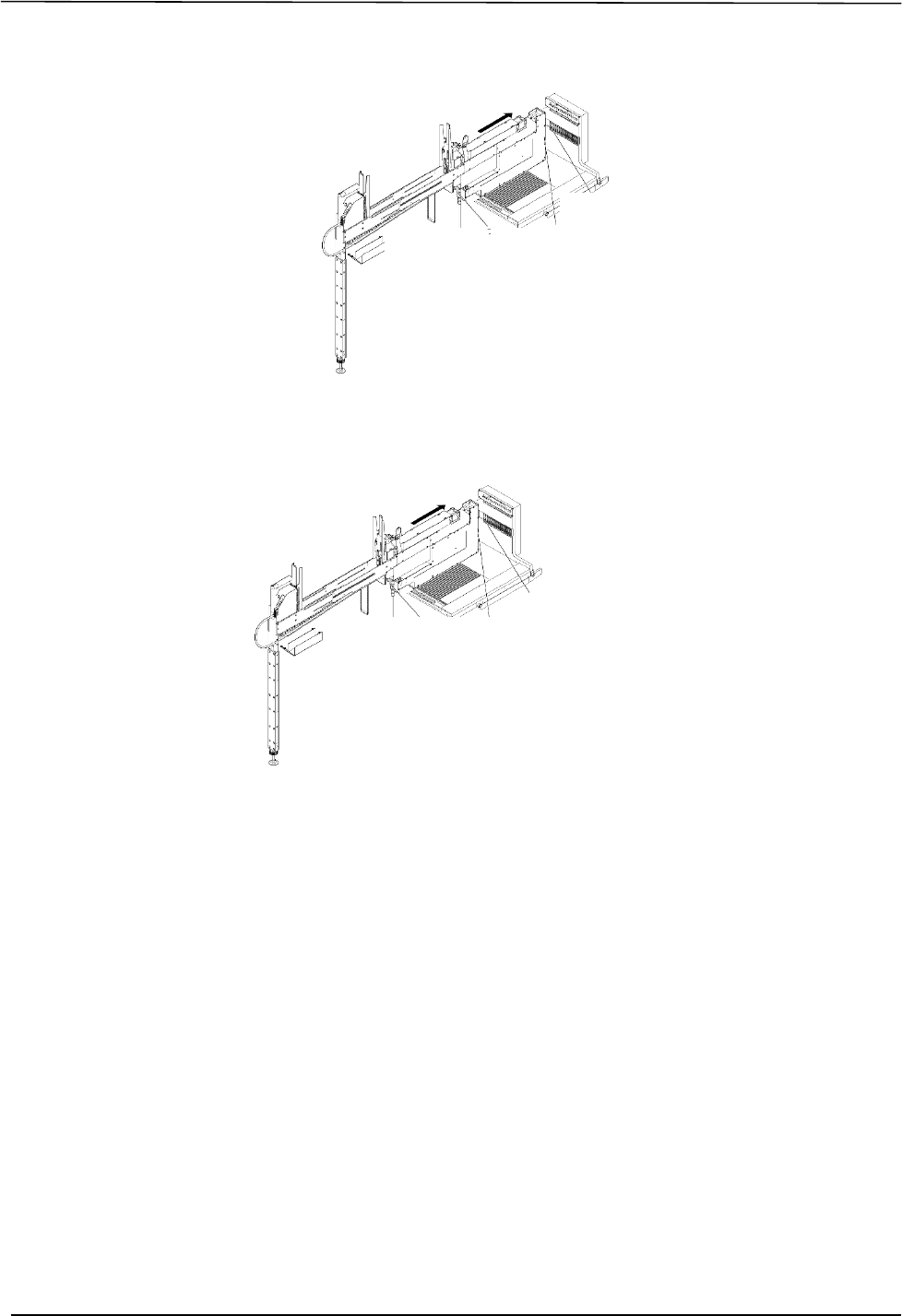

夹具手柄的形状，操作方法根据各类型不同。
Clamp lever
Communication connector
(feeder side)
Communication connector
(machine side)
Clamp lever
Communication connector
(feeder side)
Communication connector
(machine side)
iMJyQiBS
iMJyQiBS
Downloaded at 2015/10/08 22:10:75 by 3NEC4804 DL#mFYRGbCq
OPLV-sFAB-1.2S 3.设定供应应用软件
SmartFAB
本地验证 快速参考手册
31
3.1.3 补充供料器元件

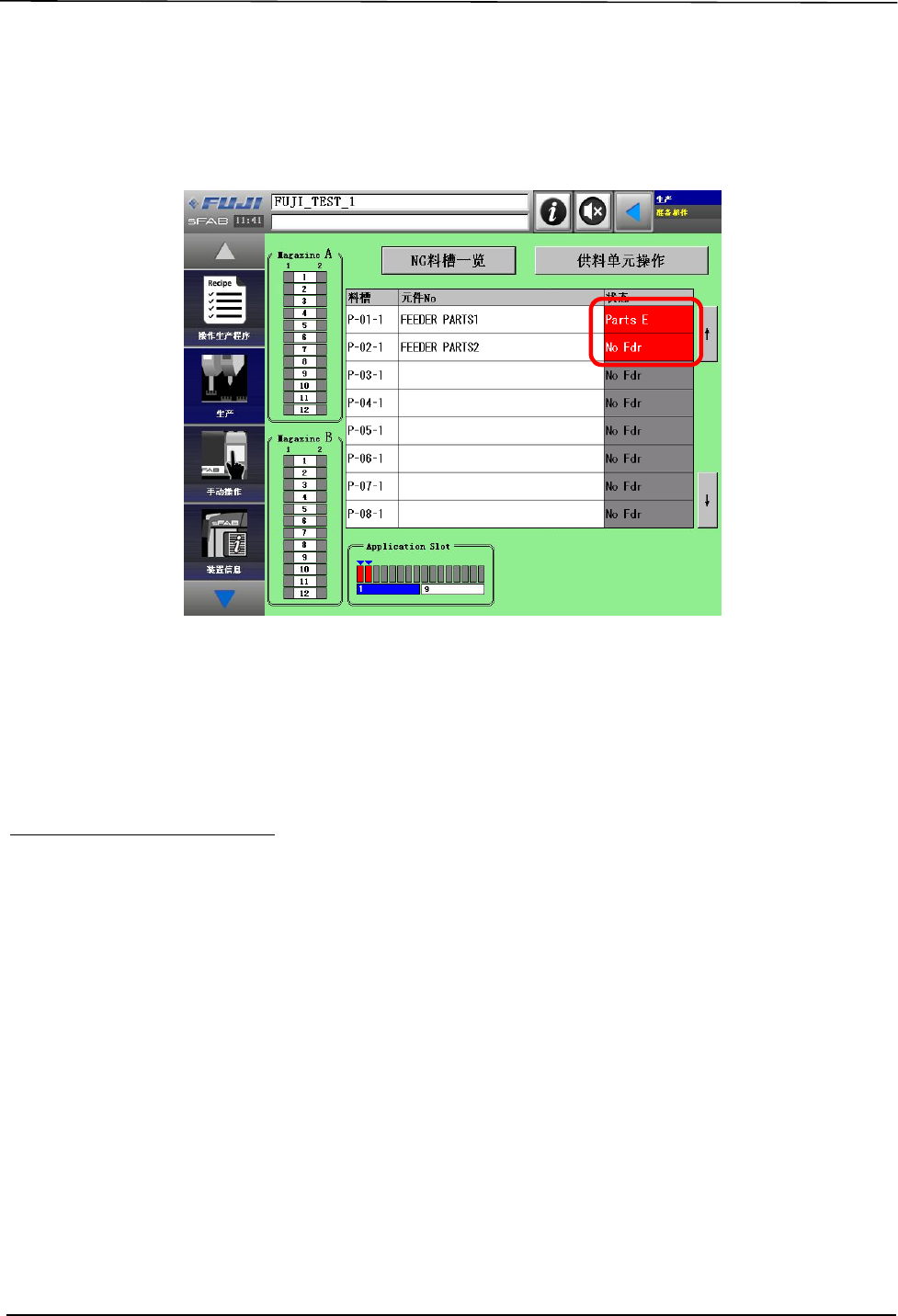

1. 在部件准备画面上、用[↑]/[↓]的操作显示供料器供应群组(Application Slot)。请确认要补充的料槽状
态。
备注) 在状态栏中显示的状态的详细内容请参照「5.1 供应单元 状态的种类和意义」。
2. 对已经安装的供料器需要进行补充时，请拆下供料器。
即使在安装了供料器的状态下，也能进行本地验证。
3. 请参考「2.进行本地验证」进行本地验证，在供料器中设置补给的元件。
4. 请在进行补充元件的料槽中安装供料器。进行与在生产程序中指定的配置信息的元件对照。
