OPLV-sFAB-1.2SSmartFAB本地验证快速参考手册 - 第38页

3. 设定供应应用软件 OPL V -sF AB-1.2S 34 SmartF AB 本地验证快速参考手册 2. 进行本地验证时，按下各料槽的状态后移动到验证画面。元件未登录时，移动到元件登录画面。请进行元件的登录。元件未登 󱗾󱲟 元件登 󱗾 完 󲉾󱲟 iMJyQiBS iMJyQiBS Downloaded at 2015/10/08 22:10:75 by 3NEC4804 DL#mFYRGbCq

OPLV-sFAB-1.2S 3.设定供应应用软件

SmartFAB

本地验证快速参考手册

3.2 设定料盘

3.2.1 确认是否需要料盘套件

切换生产程序后，在部件准备画面上确认安装了生产使用的料盘元件。对于在料尽的生产中不能使用的

料盘元件的贴装以及料盘元件本身没有安装时，进行料盘元件的安装。

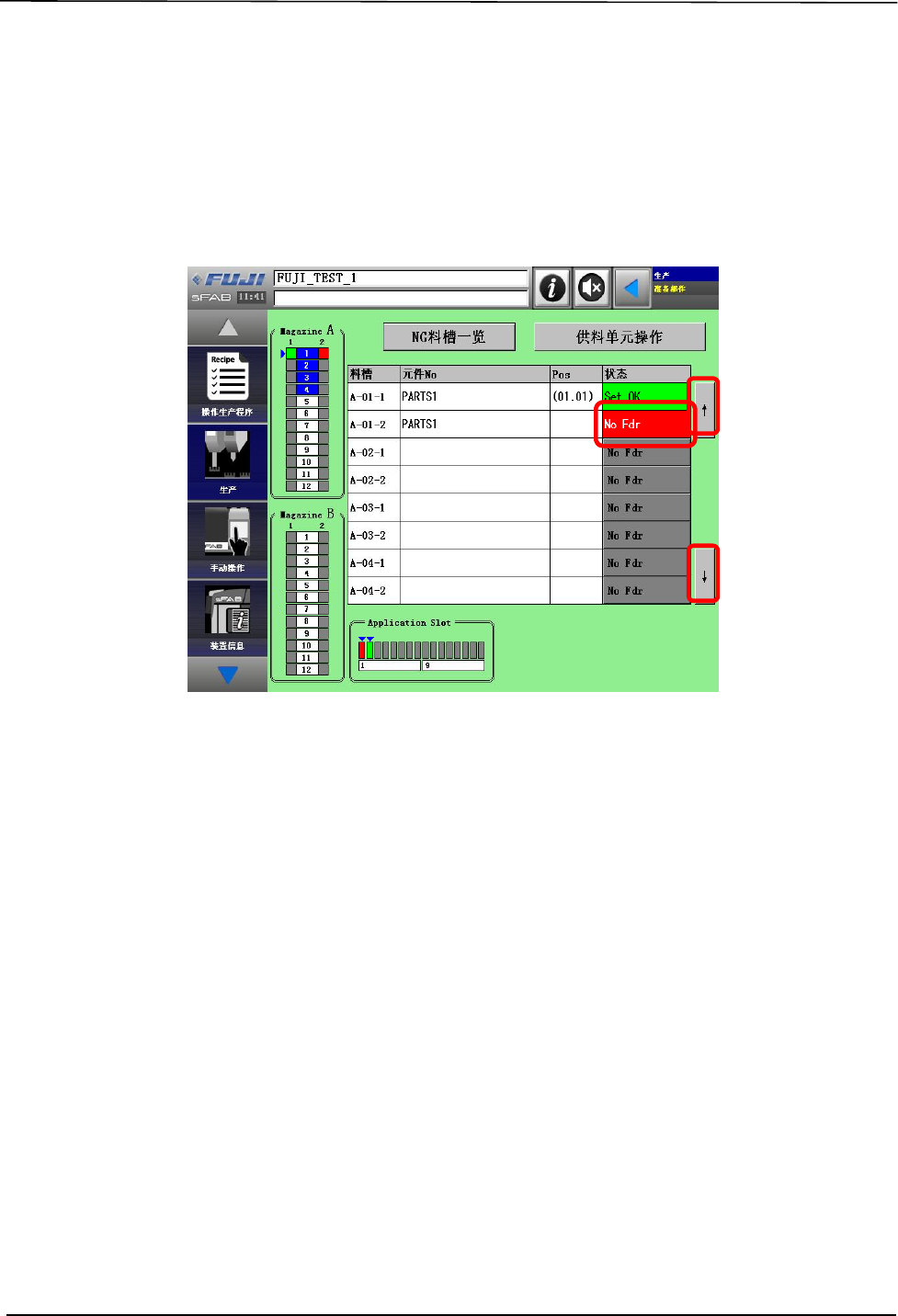

1. 在部件准备画面上、用[↑]/[↓]的操作显示供料器供应群组(Magazine A 或者 Magazine B)后确认状

态。在生产中使用的元件没有安装时，需要向料盘补充元件。

备注) 在状态栏中显示的状态的详细内容请参照「5.1 供应单元状态的种类和意义」。

iMJyQiBS

Downloaded at 2015/10/08 22:10:75 by 3NEC4804 DL#mFYRGbCq

3.设定供应应用软件 OPLV-sFAB-1.2S

34 SmartFAB

本地验证快速参考手册

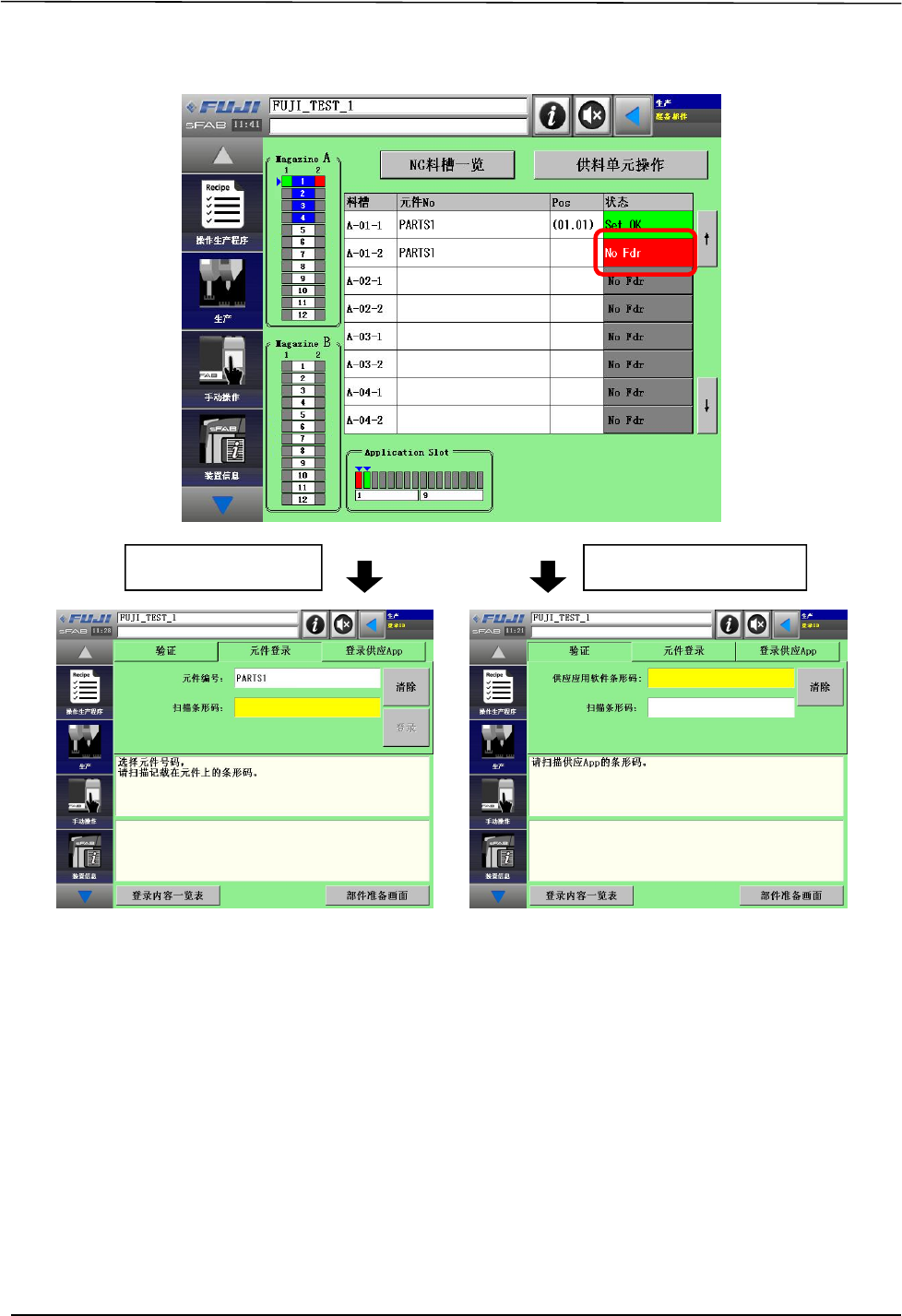

2. 进行本地验证时，按下各料槽的状态后移动到验证画面。

元件未登录时，移动到元件登录画面。请进行元件的登录。

元件未登

󱗾󱲟

元件登

󱗾

完

󲉾󱲟

iMJyQiBS

Downloaded at 2015/10/08 22:10:75 by 3NEC4804 DL#mFYRGbCq

OPLV-sFAB-1.2S

3.设定供应应用软件

SmartFAB

本地验证快速参考手册

3.2.2 补充料盘元件

1. 按下机器的 READY ON 按键后，请按下准备运转。料盘单元的 SUPPLY PARTS 按键亮灯后，请

按下按键。料盘箱退让、解除门的锁定，处于可以补充元件的状态。

备注)如果是可以操作的状态，SUPPLY PARTS 按键亮灯。

2. 打开料盘单元的正面门。正面门有上段(MAGAZINE A)、下段(MAGAZINE B)2 个。请开补充侧的

门。

补充) 料盘箱没有退让时不能进行料盘单元补充。如果在没退让的料盘箱上进行补充时请对对应的料盘箱进行从 1.项到

2.项的操作。

3. 请确认要补充的料槽。需要补充的料槽的 LED 亮灯。

补充) 需要拆除料盘托架时，料槽的 LED 闪烁。

4. 请拿住旋钮，抬起托架挡块。

(上段)

(下段)

正面门

iMJyQiBS

Downloaded at 2015/10/08 22:10:75 by 3NEC4804 DL#mFYRGbCq
