3.2.2 补充料盘元件

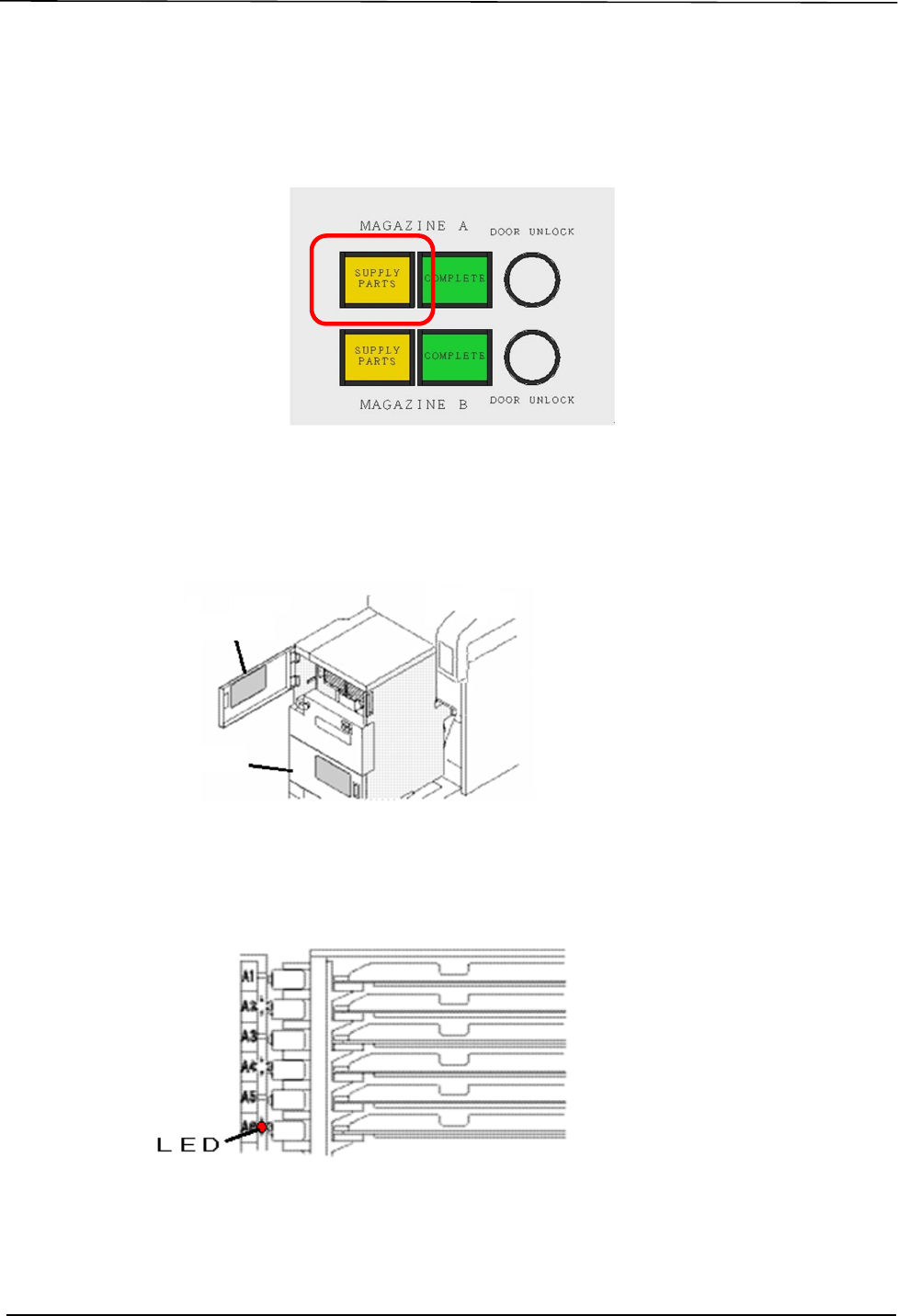

1. 按下机器的 READY ON 按键后，请按下准备运转。料盘单元的 SUPPLY PARTS 按键亮灯后，请
按下按键。料盘箱退让、解除门的锁定，处于可以补充元件的状态。
备注)如果是可以操作的状态，SUPPLY PARTS 按键亮灯。
2. 打开料盘单元的正面门。正面门有上段(MAGAZINE A)、下段(MAGAZINE B)2 个。请开补充侧的
门。
补充) 料盘箱没有退让时不能进行料盘单元补充。如果在没退让的料盘箱上进行补充时请对对应的料盘箱进行从 1.项到
2.项的操作。
3. 请确认要补充的料槽。需要补充的料槽的 LED 亮灯。
补充) 需要拆除料盘托架时，料槽的 LED 闪烁。
4. 请拿住旋钮，抬起托架挡块。
(上段)
(下段)
正面门
正面门
iMJyQiBS
iMJyQiBS
Downloaded at 2015/10/08 22:10:75 by 3NEC4804 DL#mFYRGbCq
3.设定供应应用软件 OPLV-sFAB-1.2S
36
SmartFAB
本地验证 快速参考手册
5. 从补充对象的料槽拔出料盘托架。
6. 请参考「2.进行本地验证」进行本地验证。
7. 将料盘安装到料盘托架上。
8. 在进行补充的料槽上安装料盘托架。
注意) 将料盘托架安装在料槽上时，请小心轻放不要给予料盘冲击。
9. 对进行补充的料槽(副料槽)安装了相应的料盘托架后，料盘单元的 LED 熄灯。
补充) 如果没有安装相应料盘的话，LED 闪烁。
10. 如果有其他料槽需要更换料盘（补充元件）的话，请重复从 6 项到 9 项的作业。
备注)即使没有补充完全部的料槽，只要安装在生产中所需料盘的话，就能进行生产。
11. 料盘更换完成后请在部件准备画面上，确认补充的料槽(副料槽)的状态。如果在生产中补充可以使
用的元件的话，状态变为 [Set OK]。
备注)元件的补充请以副料槽单位进行。
料
料

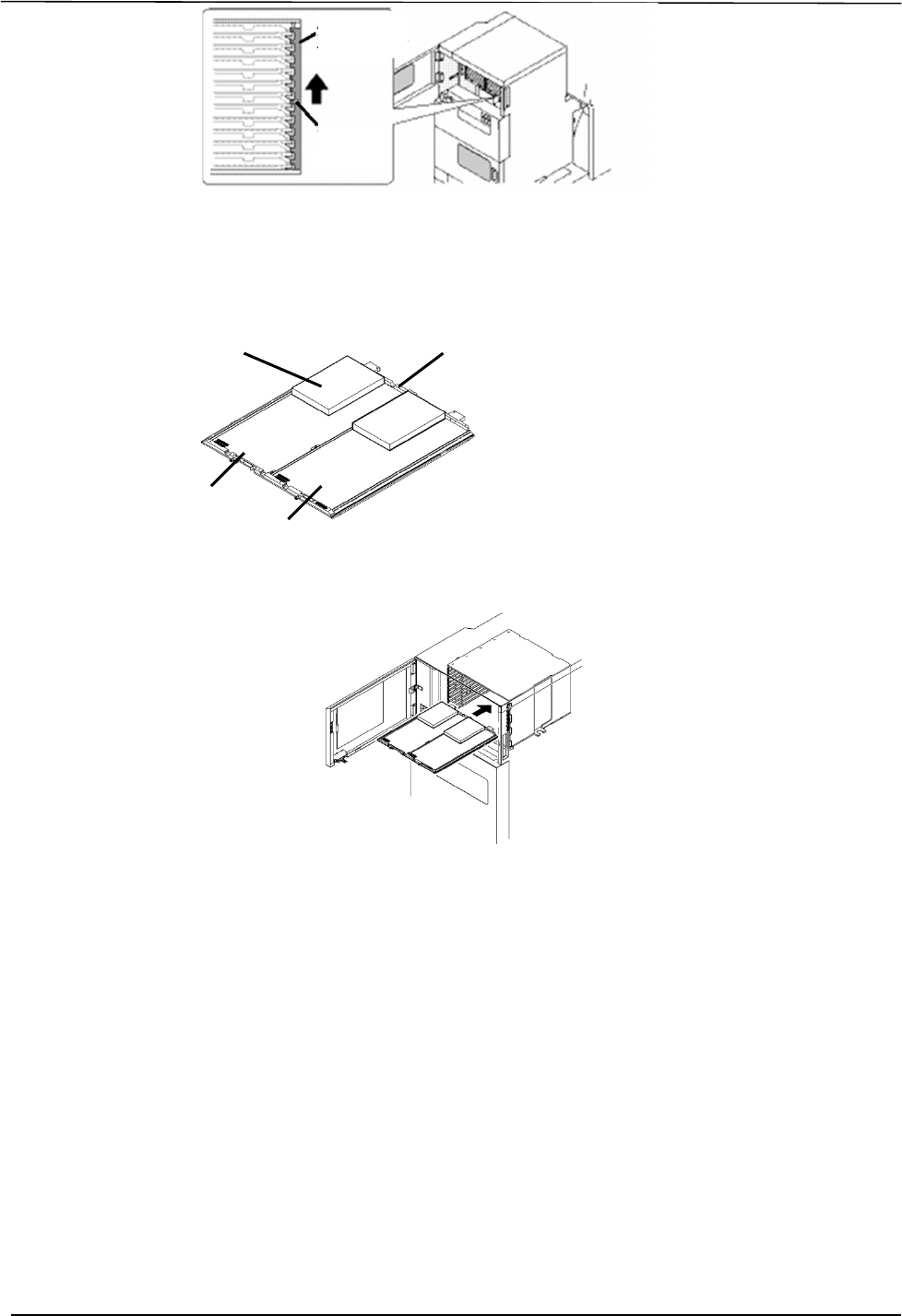

托架
副料槽 1
副料槽 2
托架挡块
旋钮
iMJyQiBS
iMJyQiBS
Downloaded at 2015/10/08 22:10:75 by 3NEC4804 DL#mFYRGbCq
OPLV-sFAB-1.2S
3.设定供应应用软件
SmartFAB
本地验证 快速参考手册
37
12. 请拿住旋钮，放下托架挡块。
13. 料盘的更换(元件的补充)完成后请关闭正面门。COMPLETE 按键闪烁，请按下 COMPLETE 按键
完成补充元件。
(MAGAZINE A 侧)
托架挡块
旋钮
iMJyQiBS
iMJyQiBS
