Istruzioni per l’uso SIPLACE 80 S/F/G 7 Visionsyst ems Edizione 07/97 Versione software dalla SR.010.xx 7.5 Insegnare fiducial Preparato re 7 - 41 7.5.3.3 Opzione "Modifica fiducial" INDICAZIONE Il menu " …
7 Visionsystems Istruzioni per l’uso SIPLACE 80 S/F/G
7.5 Insegnare fiducial Edizione 07/97 Versione software dalla SR.010.xx
7 - 40 Preparatore
Il valore di chiarezza esprime una dichiarazione sulla qualità di differenziazione della fiducial rispetto ad altre
strutture che si trovano vicino alla fiducial. La visualizzazione varia tra
-
0 = differenziazione insufficiente e
-
100 = molto buona.
Per esperienza dovreste raggiungere un valore di chiarezza di almeno 60 per fiducial ed ink dot.

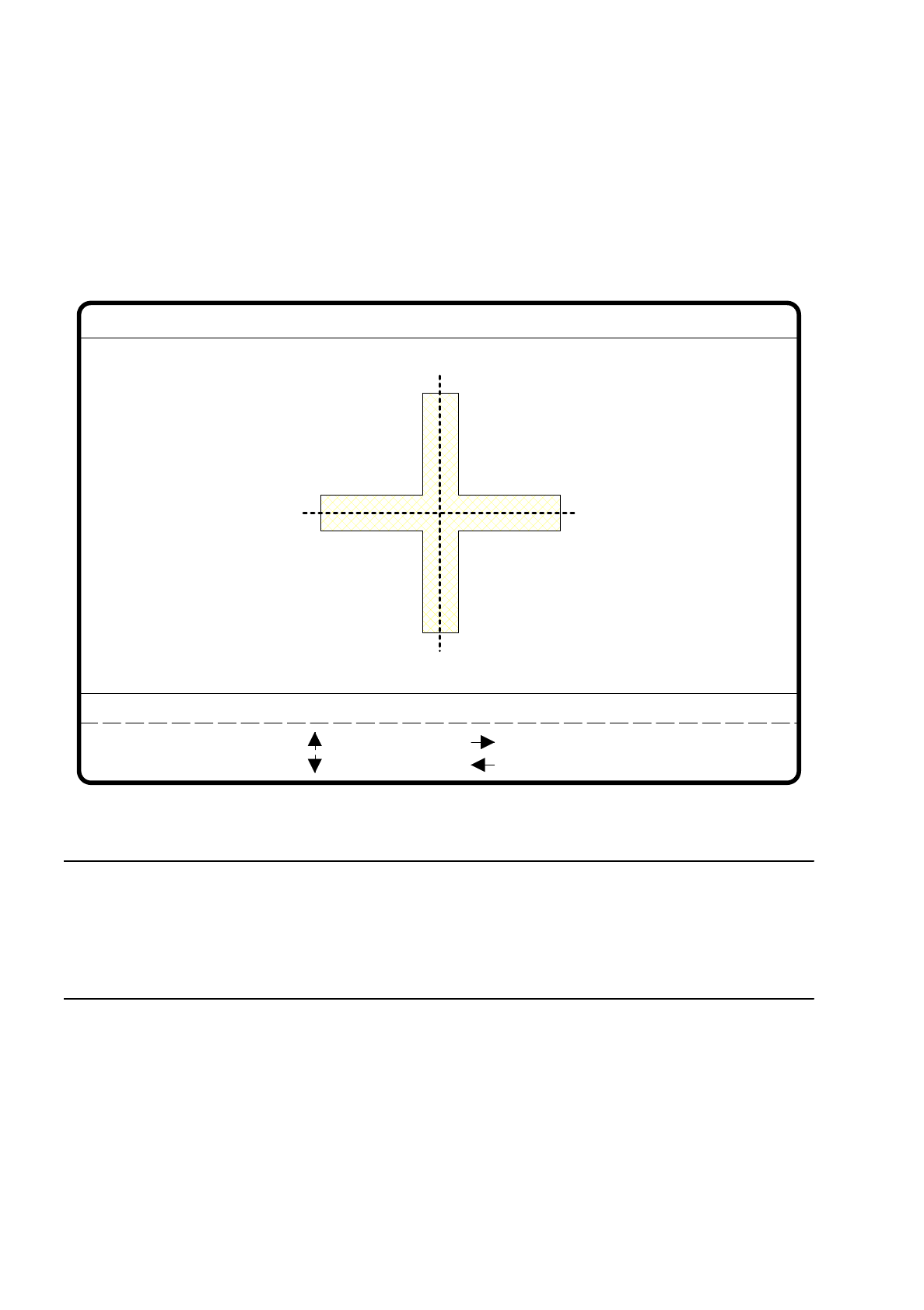

Fig. 7.5.7
INDICAZIONE
Se tuttavia volete utilizzare una fiducial con valore di chiarezza basso, dovreste preoccupar Vi di avere un
buon valore qualitativo della fiducial (vedi sezione 7.5.3.5 "Opzione "Testa fiducial"").
Se anche in questo caso la qualità non è buona, dovreste piuttosto selezionare un'altra fiducial (vedi "Criteri
per la produzione di fiducial di scheda" nella sezione 7.2).
●
Modificate la posizione della videocamera con i tasti di direzione. Inserendo le cifre 1... 6 varierete la
larghezza dei passi.
●
Con "RETURN" ripeterete il processo di insegnamento.
●
Con "ESC" terminerete il processo di insegnamento. L'immagine video sparirà e verrà visualizzato nuova-
mente il menu "Insegna fiducial".
insegna
1..6 : passo x/y
N. fiduc = 8 Evidenza = 70
Ret :
Nuova fiducial
Largh. passo x/y = ...
: asse x +
: asse x -
: asse y +
: asse y -
Istruzioni per l’uso SIPLACE 80 S/F/G 7 Visionsystems
Edizione 07/97 Versione software dalla SR.010.xx 7.5 Insegnare fiducial
Preparatore 7 - 41
7.5.3.3 Opzione "Modifica fiducial"
INDICAZIONE
Il menu "Modifica fiducial" viene attivato solamente se avete già inserito un numero di fiducial e se esiste già
un modello per il numero selezionato.
Fig. 7.5.8
Nella sezione 7.5.4 troverete una descrizione del menu con le sue opzioni.
7.5.3.4 Opzione "Centra fiducial"
INDICAZIONE
Potrete attivare l'opzione "Centra fiducial" solamente se avete già inserito un numero di fiducial e se esiste un
modello per il numero selezionato.
Se queste condizioni sono soddisfatte, sparirà il menu "Insegna fiducial" e sullo schermo verrà visualizzata
l'immagine video. L'immagine mostra la struttura bidimensionale della fiducial ed i profili a linee e a colonne
della struttura uni dimensionale per la determinazione esatta del centro della fiducial. Inoltre verranno eviden-
ziate le intestazioni e le scritte in fondo alla schermata.
Allestimento
Fehler anzeigen
Rüstung:
Maschinenoptionen Funzioni singole
Fehler quittieren Softwareoptionen
BE - Zuführung
Scheda:
SI80 V 10.x
Vision system
Visionsystem
Versione: 2133
Insegna fiducial
Errore
Stato
Azione
:
:
:
Visionsystem
Inserisci numero fid.
Nuova fiducial
Modifica fiducial
Centra fiducial
Testa fiducial
Sposta assi x/y
C.S. in conv. centrale
C.S. in conv. uscita
Portale insegn.
Visual. errore
Cambia fiducial presente
7 Visionsystems Istruzioni per l’uso SIPLACE 80 S/F/G
7.5 Insegnare fiducial Edizione 07/97 Versione software dalla SR.010.xx
7 - 42 Preparatore
Fig. 7.5.9
La funzione "Centra fiducial" determina col software il centro della fiducial. Scegliete con il procedimento di
dialogo i parametri della funzione, ossia i margini della struttura della fiducial. Il sistema Vi proporrà marcature
delle linee al margine nelle posizioni al margine possibili.
●
Con i tasti di direzione sposterete la marcatura delle linee al margine indicata nell'intestazione.
●
Con "RETURN" acquisirete la posizione della marcatura delle linee al margine proposta o con la posizione
modificata. Poi il sistema Vi mostrerà la successiva marcatura delle linee al margine per l'accettazione.
L'ordine della richiesta è "Margine fiducial sinistro", "Margine fiducial destro", "Margine fiducial sopra" ed
infine "Margine fiducial sotto". Questa annotazione apparirà nell'intestazione.
Il risultato del centraggio della fiducial verrà indicato da una croce. I valori di offset x e y del centro della fidu-
cial verranno inseriti nel campo dati della fiducial.
●
Con il tasto "ESC" abbandonerete l'opzione e ritornerete al menu "Insegna fiducial".
INDICAZIONE:
Una fiducial centrata in modo errato altera il montaggio.
margine ok
N. fiduc. = 8 Margine = Margine sinistro fiducial
Ret :
Centra fiducial
: su
: giù
: destra
: sinistra
Fiducial
Risultato: croce di centraggio
Marcatura delle linee al margine
sostabile con i tasti di direzione
Profilo a linee della fiducial
Profilo
a colonne
della fiducial
