7 Vi sion sy stems Istruzioni per l’uso SIPLACE 80 S/F/G 7.5 Insegnare fiducial Edizione 07/97 Versione software dalla SR.010.xx 7 - 52 Preparato re Fig. 7.5.17 ● Con i t asti d i direz ione va rier ete la po sizio ne de…
Istruzioni per l’uso SIPLACE 80 S/F/G 7 Visionsystems
Edizione 07/97 Versione software dalla SR.010.xx 7.5 Insegnare fiducial
Preparatore 7 - 51
Modifica di fiducial già esistenti
Con ogni processo di insegnamento verranno azzerati gli offset di centraggio. In caso contrario un centraggio ottico
con i limiti di campo della struttura della fiducial è scorretto. Il risultato della misurazione verrebbe falsato.
7.5.4.2 Opzione "Modifica campo di ricerca"
Il campo di ricerca è un campo liberamente selezionabile all'interno del campo visivo della videocamera.
INDICAZIONE
- Selezionate la misura in modo tale che il campo di ricerca comprenda ancora in ogni caso le tolleranze
di posizionamento dei circuiti scheda.
- Fate attenzione che all'interno del campo di ricerca non si trovino altre strutture perché altrimenti viene
inutilmente resa più difficile l'identificazione della fiducial.
- Ripetete più volte i test modificando le dimensioni del campo di ricerca. Potreste anche ottimizzare il
valore di chiarezza.
Selezionando l'opzione "Modifica campo di ricerca"
-
sparisce il menu
-
si avvia il processo di insegnamento
-
viene visualizzata l'immagine video con fiducial e campo strutturale della fiducial
-
vengono evidenziate l'intestazione e le note in fondo allo schermo con commento, risultato della
misurazione, configurazione dei tasti e sequenze dei comandi.
7 Visionsystems Istruzioni per l’uso SIPLACE 80 S/F/G
7.5 Insegnare fiducial Edizione 07/97 Versione software dalla SR.010.xx
7 - 52 Preparatore

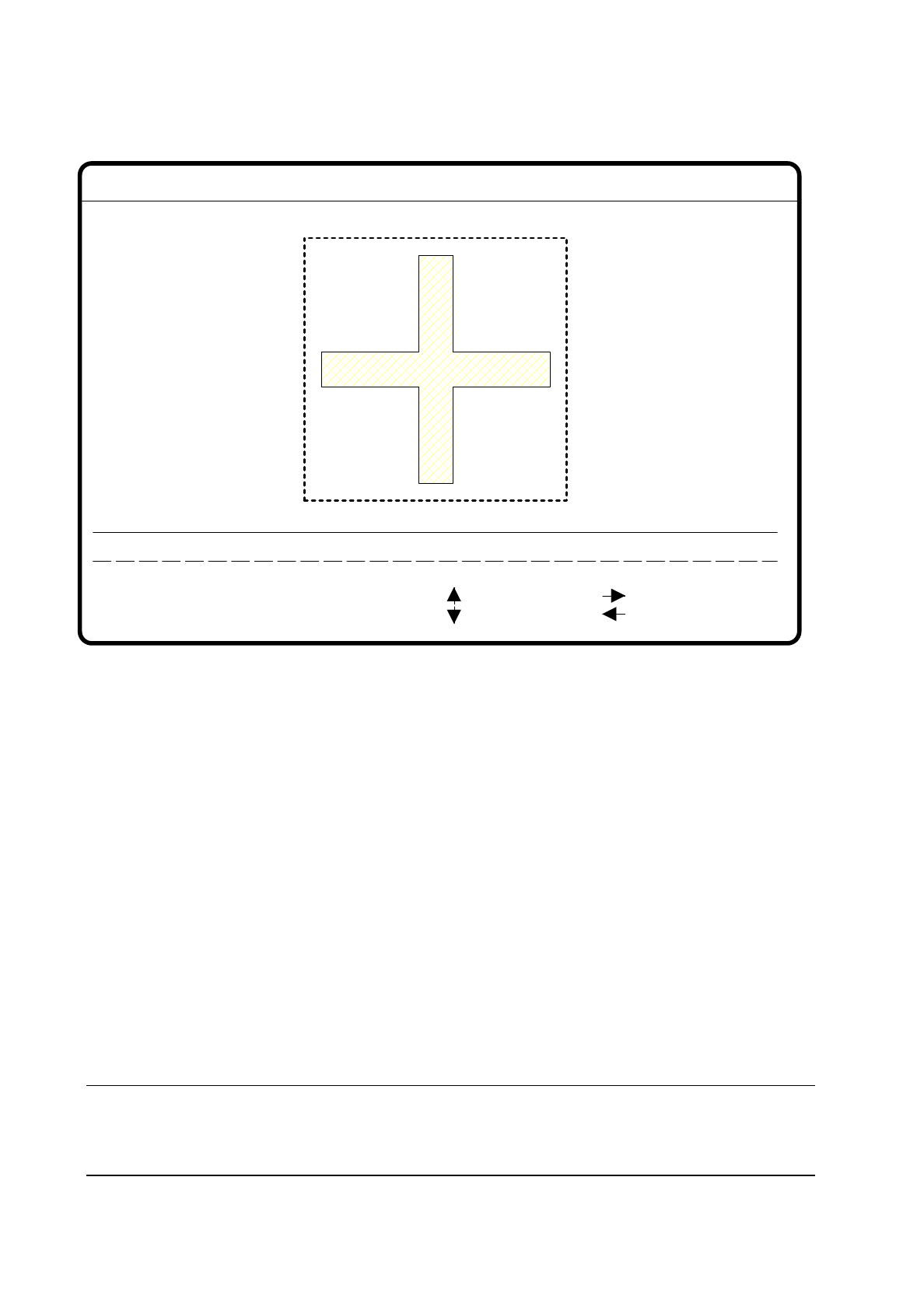

Fig. 7.5.17
●
Con i tasti di direzione varierete la posizione della telecamera. Stabilite con i numeri 1... 6 la distanza dei
passi.
●
Con i segni ">" e "<" sposterete i limiti della struttura della fiducial e contemporaneamente insegnerete.
Allo stesso tempo potrete passare dalla posizione orizzontale a quella verticale con la barra spaziatrice.
Potrete variare la distanza dei passi con il tasto "TAB" da 1 pixel fino a 10 pixel e viceversa.
●
Con "RETURN" avvierete il processo di insegnamento.
Il valore di chiarezza apparirà come risultato di misurazione. Esso può variare tra distinguibilità
-
0 = insufficiente e
-
100 = molto buona.
Per esperienza dovreste raggiungere un valore minimo di 60 per fiducial e per ink dot.
●
Ripetete più volte il procedimento di insegnamento con diverse misure di campo. In tal modo potrete otti-
mizzare il valore di chiarezza.
●
Con "ESC" abbandonerete questa opzione.
INDICAZIONE
Nella sezione 7.5.3.2 "Opzione "Nuova fiducial"" troverete la descrizione del rapporto tra chiarezza e fat-
tore qualitativo per una scelta di fiducial.
N. fiduc. = 8 Evidenza = 70
B. sp.: orizz./vert.
< : minore
Tab : passo campo
Mod. campo ric.
1..6 : passo x/y
: asse x +
: asse x -
: asse y +
: asse y -
Largh. passo x/y = ...Direzione = ...
Passo campo = ...
Ret: insegna
> : maggiore
Istruzioni per l’uso SIPLACE 80 S/F/G 7 Visionsystems
Edizione 07/97 Versione software dalla SR.010.xx 7.5 Insegnare fiducial
Preparatore 7 - 53
7.5.4.3 Opzione "Visualizzazione a colori"
Selezionando questa opzione si apre il menu "Visualizzazione a colori" con nuove funzioni. Troverete una
descrizione del menu con le sue opzioni nella sezione 7.5.5 "Menu "Visualizzazione a colori"".
7.5.4.4 Opzione "Valori standard"
Fig. 7.5.18
Funzioni singole
Vision system
Rüstung:
BE - Zuführung
Versione: 2133
Marke testen
x/y - Achsen verfahren
LP ins Mittenband
Portale insegn.
Marke zentrieren
Insegna fiducial
Marke neu
Marke ändern
Modifica fiducial
Templ. alta risol.
Templ. media risol.
Templ. bassa risol.
Mod. campo ric.
Visualizz. a colori
Valori standard
Visual. errore
C.S. in conv. uscita
SI80 V 10.x
Visionsystem
Errore
Stato
Azione
:
:
:
Visionsystem
Insegna fiducial con valori standard
