Istruzioni per l’uso SIPLACE 80 S/F/G 0 Introduzione Edizione 07/97 V ersione software dalla S R.010.xx 0.3 Installazione del dispositivo automatico per il m ontaggio di CO SIPLA CE 80 0 - 21 0.3 Install azione del di sp…
0 Introduzione Istruzioni per l’uso SIPLACE 80 S/F/G
0.2 Dati tecnici Edizione 07/97 Versione software dalla SR.010.xx
0 - 20
Istruzioni per l’uso SIPLACE 80 S/F/G 0 Introduzione
Edizione 07/97 Versione software dalla SR.010.xx 0.3 Installazione del dispositivo automatico per il montaggio di CO SIPLACE 80
0 - 21
0.3 Installazione del dispositivo automatico per il
montaggio di CO SIPLACE 80

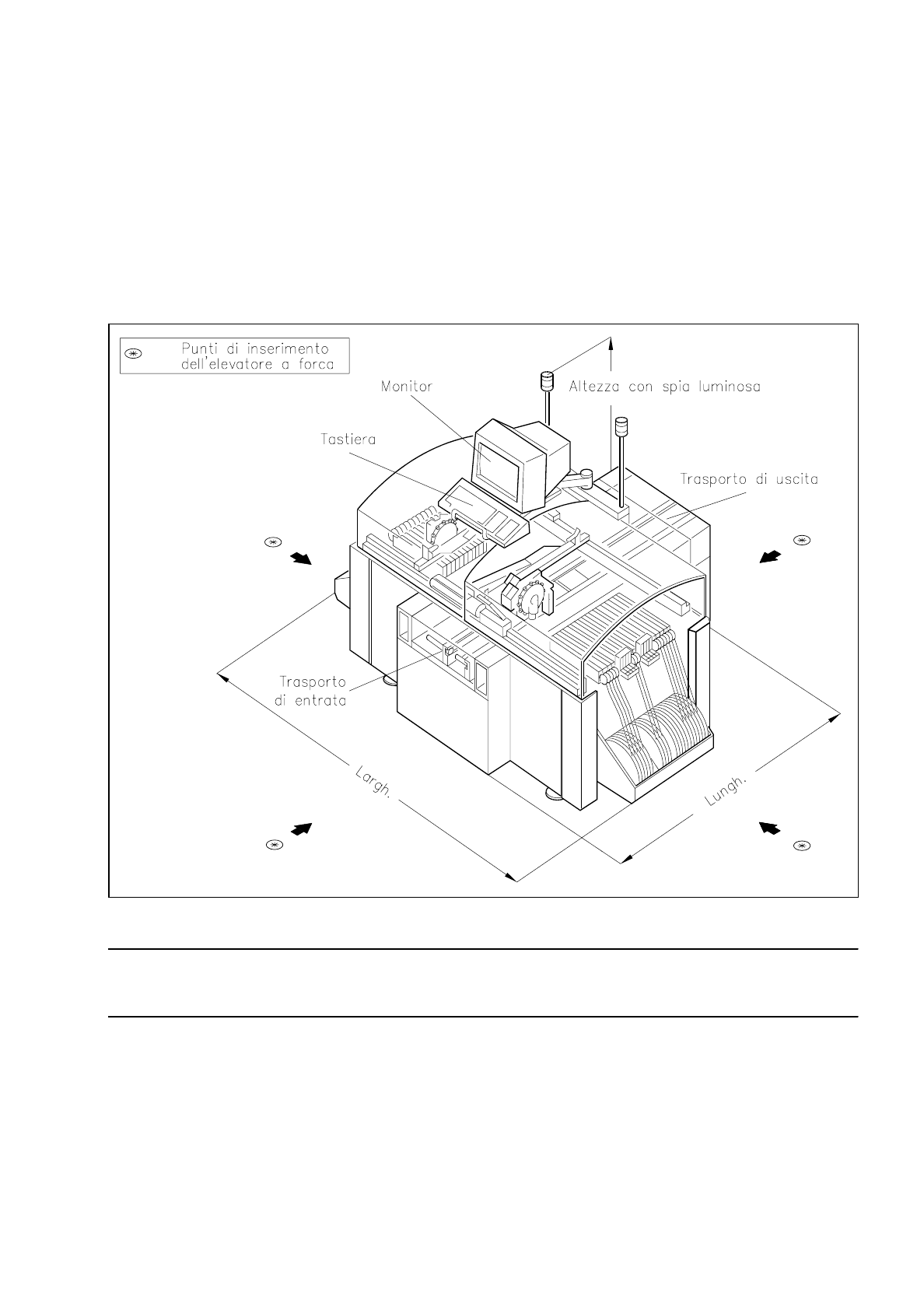

0.3.1 Prospetto SIPLACE 80
Fig. 0.3.1 Suolo sottostante
ATTENZIONE
O
Quando eseguirete l'installazione seguite i Dati tecnici (sezione 0.2 "Dati tecnici").
0 Introduzione Istruzioni per l’uso SIPLACE 80 S/F/G
0.3 Installazione del dispositivo automatico per il montaggio di CO SIPLACE 80 Edizione 07/97 Versione software dalla SR.010.xx
0 - 22
0.3.2 Suolo sottostante
Si deve fare attenzione a porre la macchina su un suolo ben compatto e privo di vibrazioni. Eventuali irregola-
rità del suolo potranno essere migliorate spostando i piedini regolabili. Il carico per unità di superficie autoriz-
zato deve essere di almeno 1 t/m
2
.
0.3.3 Trasporto
Il trasporto viene effettuato a partire dalla ditta senza applicazioni esterne come tastiera, tavoli per compo-
nenti e schermo. Queste parti devono essere rimontate prima della messa in funzione.
Per lo smistamento e l'installazione devono essere utilizzati un elevatore a forca oppure un carrello elevatore
con due forche di diversa lunghezza.
I punti di impiego dell'elevatore a forca sono indicati dalle frecce nella fig. 0.3.1.
0.3.4 Allacciamento con l'aria compressa
Potrete ricavare i valori relativi dalla tabella nella
sezione 0.2.1.6 "Dati per l'allacciamento e l'installazione 80 S"
Il collegamento sarà effettuato con:
-
compressori senza olio, come ad es. Atlas Copco Tipo ZR4
-
asciugatore di lavaggio ad aria compressa
-
filtro fine della serie X, ad es. della Ditta Zander
0.3.5 Installazione
●
La distanza tra le singole stazioni deve essere di rispettivamente tra 1 e 3 mm nei trasporti dei circuiti
scheda.
●
Per fare in modo che il trasporto dei circuiti scheda non presenti problemi, le stazioni dovrebbero essere
allineate l'una con l'altra. Potrete aiutarVi con un filo teso o con una lamiera di regolazione.
●
I piedi della stazione devono sorreggere il peso in modo uniforme. Disponete i piedi in modo che i con-
vogliatori per il trasporto dei circuiti scheda si trovino ad 830 mm dal suolo.
Con l'aiuto di una livella a bolla d'aria fissate la posizione orizzontale della stazione con una precisione di
0.02 mm/m. Fissate bene i piedi. Dopo avere assicurato i piedi controllate la posizione della macchina e
correggetela se necessario.
ATTENZIONE
O
Eliminate dalla macchina tutti i dispositivi di sicurezza per il trasporto.
●
Effettuate tutti i collegamenti elettrici, meccanici e pneumatici necessari seguendo i Dati tecnici
(vedi sezione 0.2 "Dati tecnici").
