Istruzioni per l’uso SIPLACE 80 S/F/G 7 Visionsystems
Edizione 07/97 Versione software dalla SR.010.xx 7.6 Testare il componente
Preparatore 7 - 69
7.6.3.2 Opzione "Preleva CO"
INDICAZIONE
Prima che possiate attivare questa opzione, dovrete avere già inserito un numero GF. Se non lo avete fatto,
verrà visualizzato un messaggio che Vi richiede di inserire un numero GF.

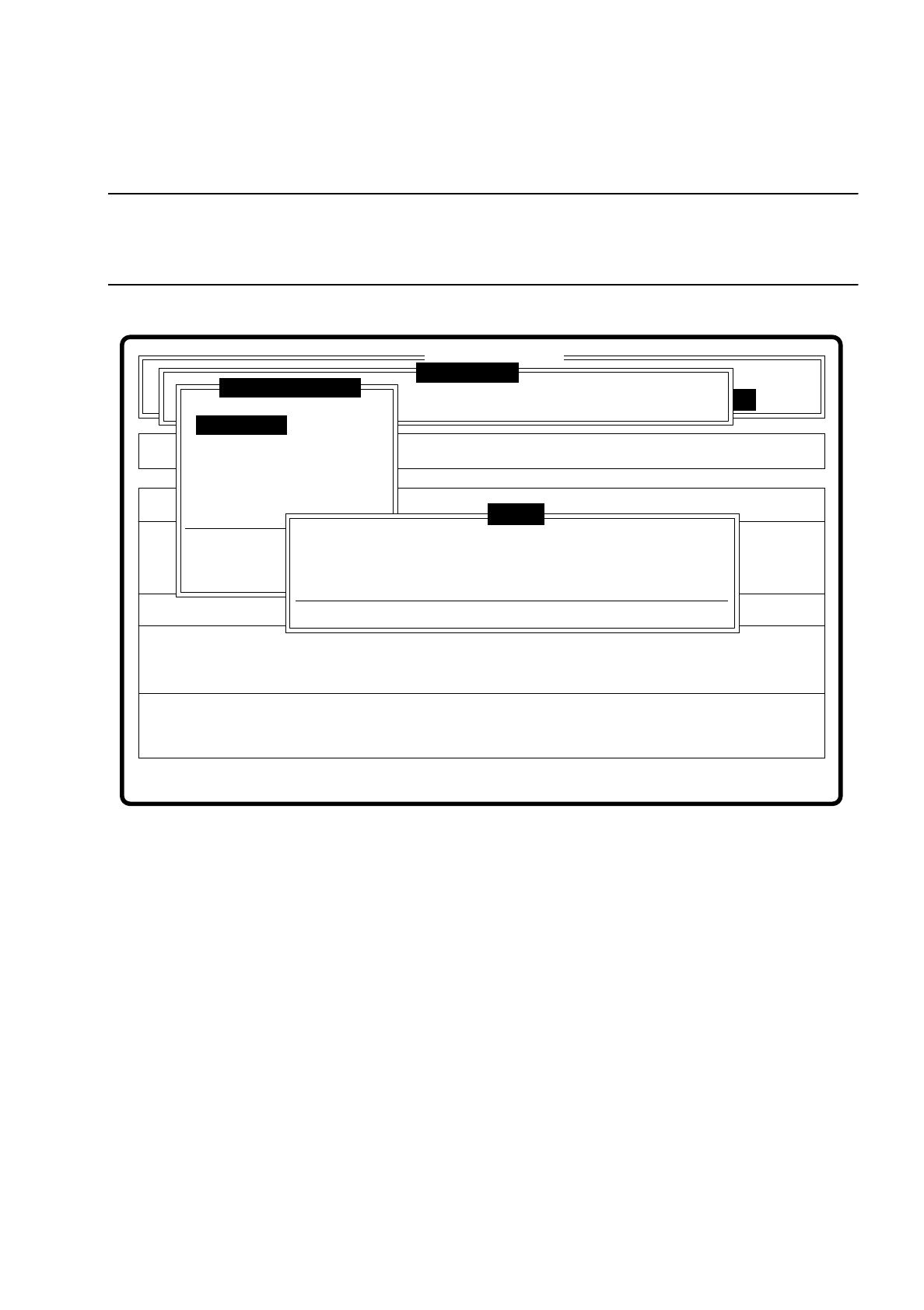

Fig. 7.6.6
Attivando questa opzione verranno avviate le seguenti azioni:
-
un componente verrà prelevato da una determinata traccia.
-
Se un componente si trova già sotto alla videocamera CO, esso verrà scartato.
Funzioni singole
SI80 V 10.x
Vision system
BE - Zuführung
Visionsystem
Versione: 2133
Testa componente
Inserisci N. GF
Preleva CO
Visualizza CO
Misura CO
Testa CO
Modifica dati GF
Modifica mod. misura
Riempi
Visual. errore
Emissione test
Errore
Stato
Azione
:
:
:
Visionsystem
Preleva CO
Inserisci numero di forma involucro.
Premi barra spaz.
Avviso
7 Visionsystems Istruzioni per l’uso SIPLACE 80 S/F/G
7.6 Testare il componente Edizione 07/97 Versione software dalla SR.010.xx
7 - 70 Preparatore
7.6.3.3 Opzione "Visualizza CO"
INDICAZIONE
Prima che attiviate questa opzione, un componente deve già trovarsi sotto alla videocamera CO. Quindi deve
già essere stato inserito un numero GF.

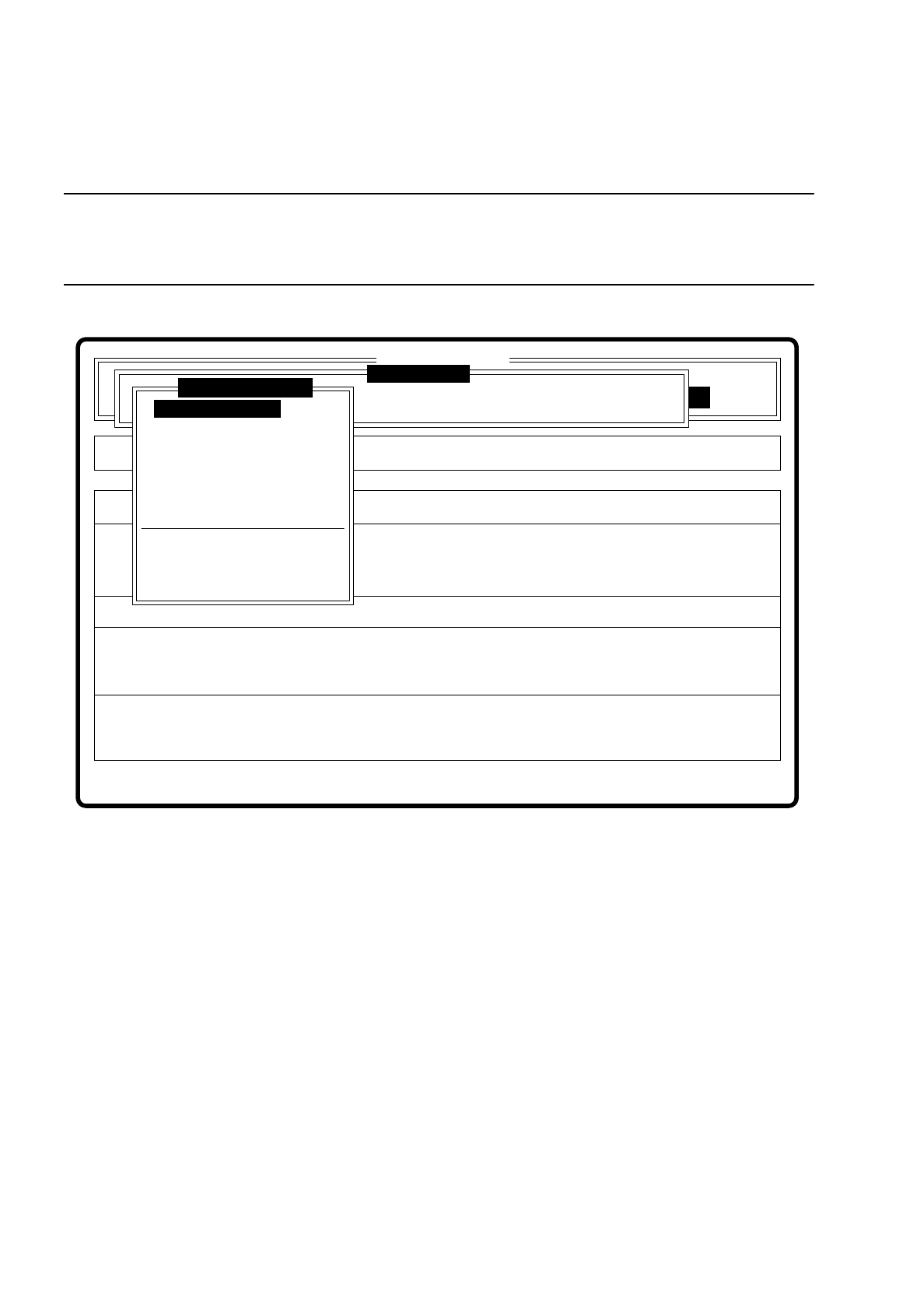

Fig. 7.6.7
Attivando questa opzione verranno avviate le seguenti azioni:
-
verrà dato il comando di insegnamento
-
il Visionsystem genererà i contorni esterni del componente in base alla descrizione sintetica
-
sullo schermo apparirà l'immagine video con l'immagine reale della videocamera ed il modello evidenziato
-
verrà visualizzata l'intestazione con i commenti
Rüstung:
Funzioni singole
BE - Zuführung
SI80 V 10.x
Vision system
Visionsystem
Versione: 2133
Testa componente
Inserisci N. GF
Preleva CO
Visualizza CO
Misura CO
Testa CO
Modifica dati GF
Modifica mod. misura
Riempi
Visual. errore
Emissione test
Errore
Stato
Azione
:
:
:
Visionsystem
Visualizza componente secondo la descrizione sintetica
Istruzioni per l’uso SIPLACE 80 S/F/G 7 Visionsystems
Edizione 07/97 Versione software dalla SR.010.xx 7.6 Testare il componente
Preparatore 7 - 71
Ora l'utente potrà controllare visivamente che la descrizione sintetica coincida con l'immagine reale.
Fig. 7.6.8
Con "ESC" terminerete la funzione. L'immagine video sparirà e verrà visualizzato nuovamente il menu "Testa
componente".
N. GF = 5Visualizza CO
