Istruzioni per l’uso SIPLACE 80 S/F/G 7 Visionsystems Edizione 07/97 Versione software dalla SR.010.xx 7.6 T estare il co mponente Preparato re 7 - 89 ● Parame tri d ella rap pres entazi one a colori (5 se zioni) - 10 pa…
7 Visionsystems Istruzioni per l’uso SIPLACE 80 S/F/G
7.6 Testare il componente Edizione 07/97 Versione software dalla SR.010.xx
7 - 88 Preparatore
In questo menu avete la possibilità di modificare
-
le dimensioni dei piedini,
-
le dimensioni dell'involucro,
-
i parametri "ball" di visualizzazione,
-
i parametri di illuminazione e
-
le tavole di trasformazione.
●
I parametri di dimensione dei piedini sono
-
la lunghezza ottica dei piedini in direzione x ed y del componente
-
la larghezza ottica dei piedini in direzione x e y del componente
-
la divisione dei piedini in direzione x ed y del componente. Per divisione si intende la distanza del cen-
tro del piedino dal centro del piedino successivo.
-
Numero dei piedini in direzione x e y del componente
INDICAZIONE
Potrete modificare la divisione ed il numero dei piedini nel calcolatore di linea.
●
I parametri delle dimensioni dell'involucro sono
-
le misure esterne del componente in direzione x ed y. Per dimensioni esterne si intendono le misure
ottiche del componente comprese le misure dei piedini.
Nel calcolatore di linea sono memorizzate le dimensioni geometriche di piedini e componente nel file GF.
In relazione alla la geometria del componente ed all'illuminazione della videocamera CO, possono verifi-
carsi errori di rappresentazione. La rappresentazione non riproduce le vere dimensioni geometriche - la
riproduzione è più piccola. Ciò viene denominata riduzione della riproduzione. Si parla dunque di dimen-
sioni ottiche di piedini e di componente. Per ogni dimensione di piedino/forma dell'involucro nel calcolatore
di linea è inserito il fattore di riduzione nel file GF e può essere modificato con questo menu.
Per la definizione della posizione degli assi a croce e per la definizione di componenti regolari o irregolari Vi
preghiamo di consultare la sezione 7.3.3.
●
I parametri di raffigurazione "ball" sono
-
tipo di raggio interno ed esterno
-
raggio interno ed esterno
-
contrasto
-
modello di ball
●
I parametri di illuminazione sono
-
il contrasto nell'immagine video
-
la scelta della fila di LED superiore od inferiore per l'illuminazione inclinata o piatta del componente
(regolazione della luminosità).
Istruzioni per l’uso SIPLACE 80 S/F/G 7 Visionsystems
Edizione 07/97 Versione software dalla SR.010.xx 7.6 Testare il componente
Preparatore 7 - 89
●
Parametri della rappresentazione a colori (5 sezioni)
-
10 parametri valori "IN"
-
10 parametri valori "OUT"
I parametri sono memorizzati nel file GF del calcolatore di linea. Su richiesta, il file GF viene inviato al calcola-
tore di stazione. Infine viene convertito e trasferito al calcolatore MVS.
Se modificherete un parametro, esso verrà inserito nel file GF, il file GF verrà convertito e caricato nel calco-
latore MVS.
7.6.4.1 Opzione "Dimensioni piedino"
Con questa opzione potrete modificare la larghezza e la lunghezza ottica. In tal modo è possibile anche
modificare il contrasto dei piedini, se i piedini non vengono riconosciuti in modo affidabile dalla riduzione
dell'immagine.

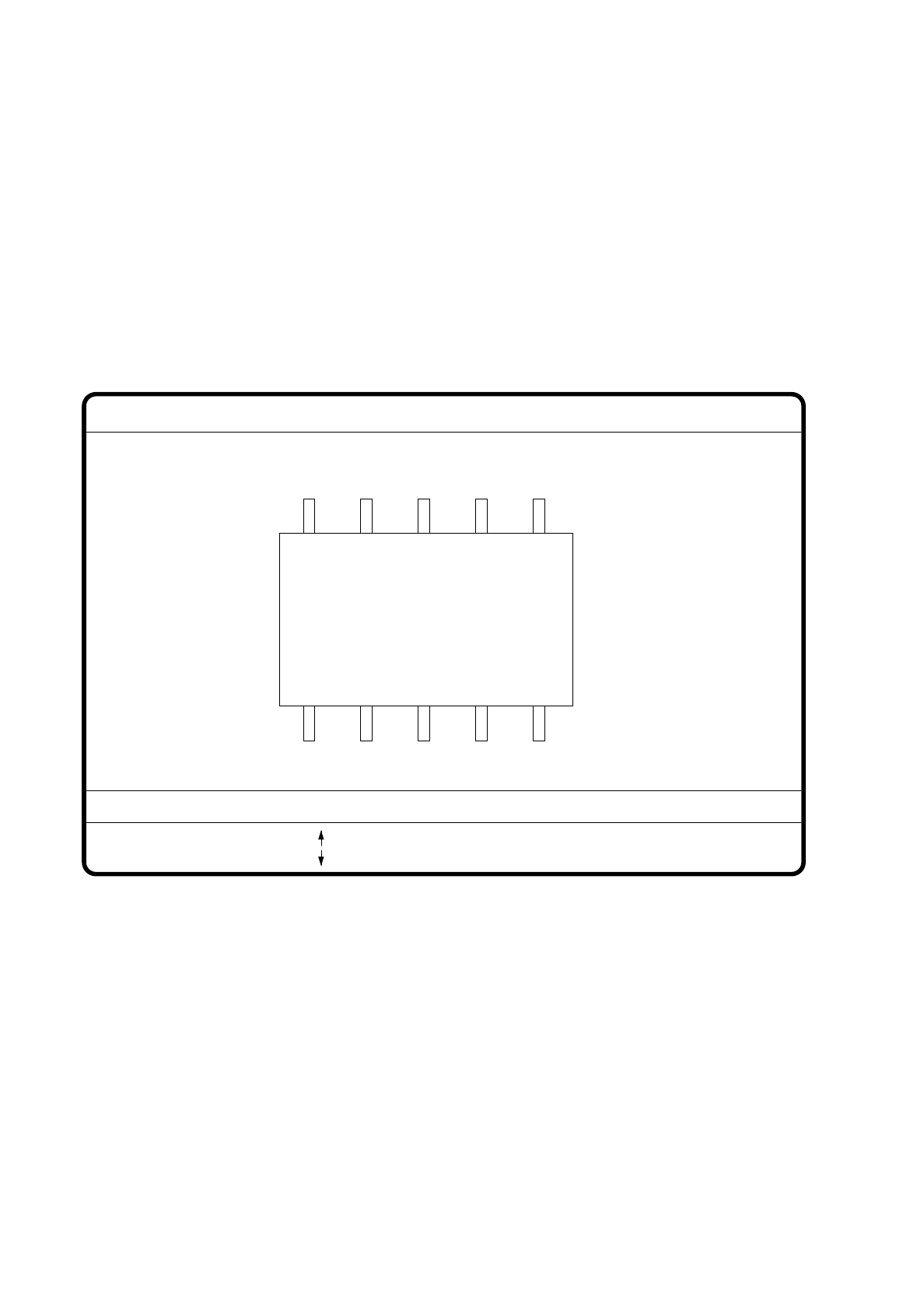

Fig. 7.6.18
●
Selezionate il modello del piedino con il tabulatore.
●
Selezionate il lato del piedino con la barra spaziatrice.
●
Con > e < aumenterete o ridurrete il contrasto dei piedini.
●
Con i tasti a freccia modificherete la larghezza e la lunghezza dei piedini. Il componente apparirà sullo
schermo con i suoi contorni esterni e con i dati geometrici dei piedini attualizzati.
N. GF = 5
Dimens. piedino
>: contrasto +
<: contrasto -
Lu ott. [mm] = ...
La. ott. [mm] = ...
Pin side =
Modello pied. = 1..n
RET: testa CO
Tab: modello pied.
B spaz: lato pied
Contr. pied. =
: maggiore
: minore
7 Visionsystems Istruzioni per l’uso SIPLACE 80 S/F/G
7.6 Testare il componente Edizione 07/97 Versione software dalla SR.010.xx
7 - 90 Preparatore
●
Con il tasto "RETURN" darete l'avvio ai singoli passi di misurazione che si trovano nelle condizioni di misu-
razione per il componente specifico.
●
Con "ESC" interromperete l'opzione, anche se non sono stati ancora eseguiti tutti i passi di misurazione.
Ritornerete al menu "Modifica dati GF".
7.6.4.2 Opzione "Dimensioni involucro"
Qui avete la possibilità di modificare la lunghezza e la larghezza ottica dell'involucro, se l'effetto della ridu-
zione dell'immagine è troppo forte. Questo effetto si presenta prevalentemente per componenti cilindrici.
Fig. 7.6.19
●
Con i tasti a freccia modificherete la lunghezza e la larghezza del componente. Verranno visualizzati i dati
geometrici correnti.
●
Con la barra spaziatrice passerete da un lato all’altro del componente.
●
Con "RETURN" avvierete i singoli passi di misurazione specificati nelle condizioni di misurazione.
●
Con "ESC" abbandonerete l'opzione.
N: GF = 5
: maggiore
: minore
RET: Testa CO
B. spaz: lato invol.
Lato inv. = Lu. ott. [mm] = ... La. ott. [mm] = ...
Dimens. involucro
