7 Visionsystems Istruzioni per l’uso SIPLACE 80 S/F/G
7.6 Testare il componente Edizione 07/97 Versione software dalla SR.010.xx
7 - 92 Preparatore
7.6.4.4 Opzione "Illuminazione"

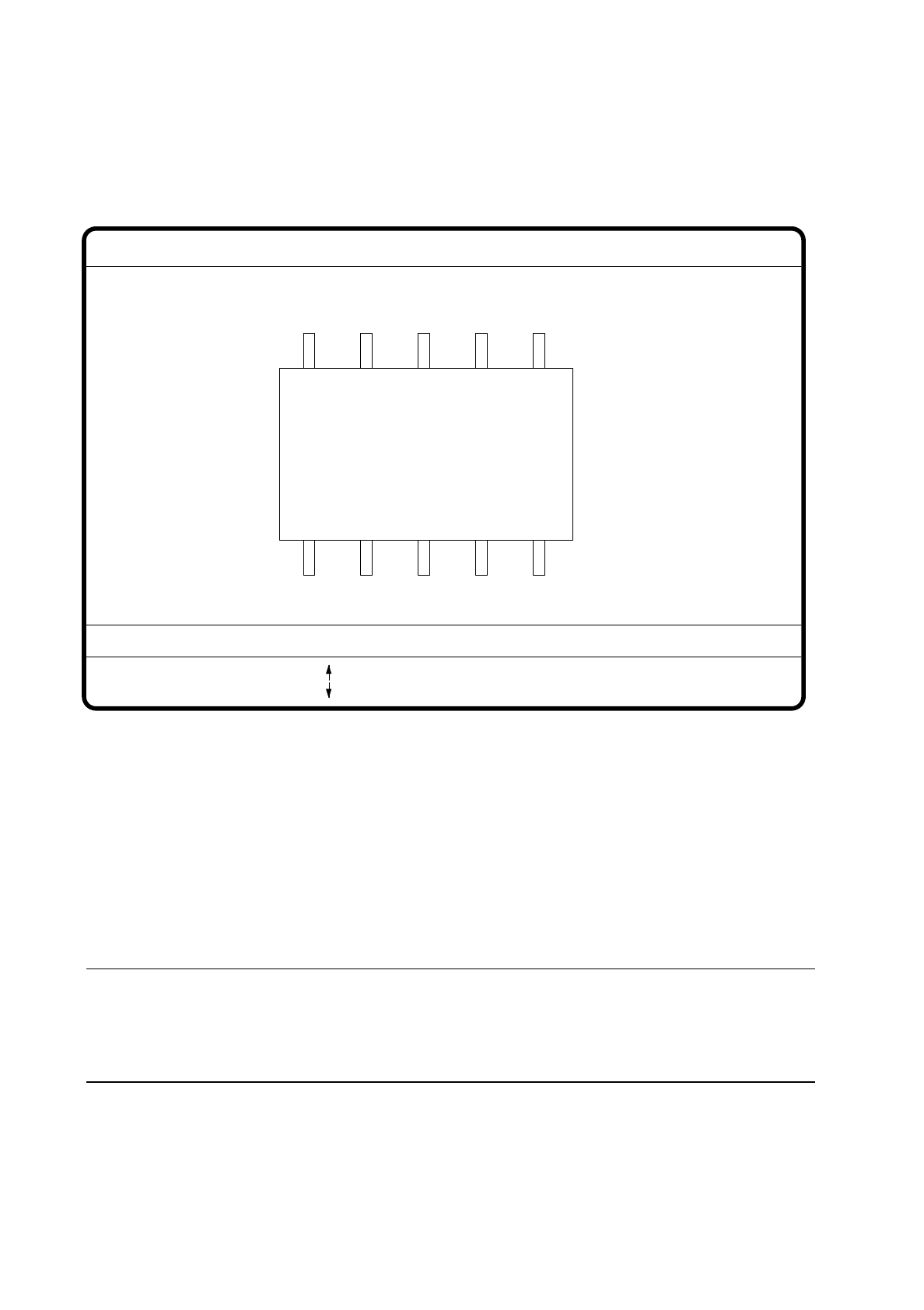

Selezionando questa opzione apparirà l'immagine video per il controllo e la regolazione dell'illuminazione.
Fig. 7.6.21
●
Con i tasti freccia aumenterete o diminuirete la luminosità delle linee LED nel sistema a videocamera CO
per l'illuminazione del componente. Il valore di luminosità può essere selezionato in 256 livelli, il valore
massimo è 255.
●
Con la barra spaziatrice potrete commutare da 1 a 10
µ
m e viceversa la distanza dei passi per la modifica
della luminosità.
●
Con il tasto Tab potrete scegliere tra i due piani di illuminazione, quello ripido (linea LED superiore) e
quello piatto (linea LED inferiore) dell’illuminazione della videocamera. Per la testa IC potrete selezionare
uno dei tre piani di illuminazione (vedi sezione 7.9.2.2).
INDICAZIONE
Troverete una guida per la selezione dei parametri di illuminazione nella sezione 7.7.6 "Regolazione dell'
illuminazione CO nella videocamera della testa a revolver" e nella sezione 7.7.7 "Regolazione dell' illumi-
nazione CO nella videocamera della testa IC".
●
Con il tasto "RETURN" avvierete i singoli passi di misurazione inseriti nelle condizioni di misurazione.
●
Con "ESC" abbandonerete l'opzione e ritornerete al menu di partenza "Modifica dati GF".
N. GF = 5
Illuminazione
: Luminosità mag
: Luminosità min
RET: Testa CO
Tab: Illuminazione
Illum. = piatto/ripido
Luminosità = 0 ... 255
B. spaz: largh. pas.
Largh. passo =
Istruzioni per l’uso SIPLACE 80 S/F/G 7 Visionsystems
Edizione 07/97 Versione software dalla SR.010.xx 7.6 Testare il componente
Preparatore 7 - 93
7.6.4.5 Opzione "Programma tavola"
Questa opzione è analoga all'opzione "Programmazione tavola 5" descritta nella sezione 7.5.5.2.
7.6.5 Menu "Modifica modalità misura"
INDICAZIONE
E' possibile attivare questa opzione se prima è stato inserito un numero di GF.
Nella parte specifica relativa ai sensori dei dati GF (vedi sezione 7.6.4) è presente una struttura dei dati con
condizioni di misurazione per i componenti. In questo menu potrete manipolare queste condizioni di misura-
zione. Le opzioni del menu sono state concepite soprattutto per creare, oltre al file GF standard, file GF per-
sonalizzati specificati dall'utente.
Fig. 7.6.22
Questo menu Vi offre la possibilità di
-
selezionare od attivare un determinato metodo di misurazione oppure una combinazione di diversi metodi
di misurazione.
-
disattivare singoli metodi di misurazione e di
-
modificare i parametri esadecimali relativi ad ogni metodo di misurazione.
Rüstung:
Maschinenoptionen Funzioni singole
Softwareoptionen
BE - Zuführung
Scheda:
SI80 V 10.x
Vision system
Visionsystem
Versione: 2133
Allestimento:
Marke teachen
Testa componente
Riempi
Visual errore
Emissione test
Mess-Mode ändern
GF-Nr. eingeben
BE abholen
BE darstellen
BE prüfen
GF-Daten ändern
BE messen
Modifica mod. misura
Row
Lead
Corner
Size
Grid
Ball
Errore
Stato
Azione
:
:
:
Modifica modalità misura Size
Visionsystem
7 Visionsystems Istruzioni per l’uso SIPLACE 80 S/F/G
7.6 Testare il componente Edizione 07/97 Versione software dalla SR.010.xx
7 - 94 Preparatore
7.6.5.1 Caselle di dialogo "Size", "Row", "Corner", "Lead", "Grid" e "Ball"
Dopo che avrete selezionato un punto del menu si aprirà la relativa finestra di dialogo "size", "row", "corner",
"lead", "grid" o "ball". Come esempio Vi mostriamo qui a seguito la finestra di dialogo "corner".
Fig. 7.6.23
●
Con il tabulatore si passa tra campo opzioni e campo inserimenti.
●
Con i tasti freccia si posiziona il cursore nella relativa casella di dialogo.
●
Con la barra spaziatrice si contrassegna la scelta del metodo di misurazione nel campo opzioni. Una croce
indicherà che avete attivato l'opzione.
●
Nel campo inserimenti potete modificare il valore esadecimale del metodo di misurazione ed in tal modo
adattar Vi alle esigenze di componenti speciali.
INDICAZIONE
L'inserimento dei valori esadecimali presuppone vaste conoscenze dello svolgimento della metodica di
misurazione. La descrizione di questa metodica sarebbe troppo lunga e complicata per queste istruzioni
d'uso. Troverete la descrizione esatta nell'"MVS/EDA1 Application Manual". Per quanto riguarda questo
punto, Vi rimandiamo in particolare al Capitolo III.7 "Electronic Device Alignment and Inspection: Imple-
mentation" ed al Capitolo VII.4 "Electronic Device Alignment and Inspection.
Se avete intenzione di modificare i valori esadecimali, Vi preghiamo di metter Vi in contatto con il gruppo
per lo sviluppo Vision e di inserire il valore esadecimale codificato in bit dopo averne discusso con questo
gruppo.
Rüstung:
Funzioni singole
Nutzen:
SI80 V 10.x
Vision system
Visionsystem
Rüstung.
Testa componente
BE abholen
Size
Row
Lead
Corner
Modifica mod. misura
( ) Corner driven
Esc: interr. B. spaz: selez. Tab: cambio fin.
CORNER P1 [ Hex ] :
CORNER P2 [ Hex ] :
CORNER P3 [ Hex ] :
CORNER P4 [ Hex ] :
CORNER P5 [ Hex ]:
Ret: inserim.
Corner
Errore
Stato
Azione
:
:
:
Visionsystem
Modifica modalità misura Corner
