0 Introduzione Istruzioni per l’uso SIPLACE 80 S/F/G 0.4 Prospetto dei gruppi Edizione 07/97 Versione software dalla SR.010.xx 0 - 26 0.4.4 Prospetto della testa IC Fig. 0.4.4 Prospetto della testa IC Pipetta Sistema a v…
Istruzioni per l’uso SIPLACE 80 S/F/G 0 Introduzione
Edizione 07/97 Versione software dalla SR.010.xx 0.4 Prospetto dei gruppi
0 - 25
0.4.3 Prospetto Testa a revolver (testa a stella)
Fig. 0.4.3 Prospetto della testa a revolver
Videocamera per il centraggio
ottico dei componenti
Sistema ottico per riconoscimento
di posizione dei circuiti scheda
Videocamera per riconoscimento
di posizione dei circuiti scheda
Scheda di cablaggio
'assi piccoli'
0 Introduzione Istruzioni per l’uso SIPLACE 80 S/F/G
0.4 Prospetto dei gruppi Edizione 07/97 Versione software dalla SR.010.xx
0 - 26
0.4.4 Prospetto della testa IC
Fig. 0.4.4 Prospetto della testa IC
Pipetta
Sistema a videocamera CO
per la testa di montaggio IC
Ugello
del vuoto
Manicotto
Istruzioni per l’uso SIPLACE 80 S/F/G 0 Introduzione
Edizione 07/97 Versione software dalla SR.010.xx 0.4 Prospetto dei gruppi
0 - 27

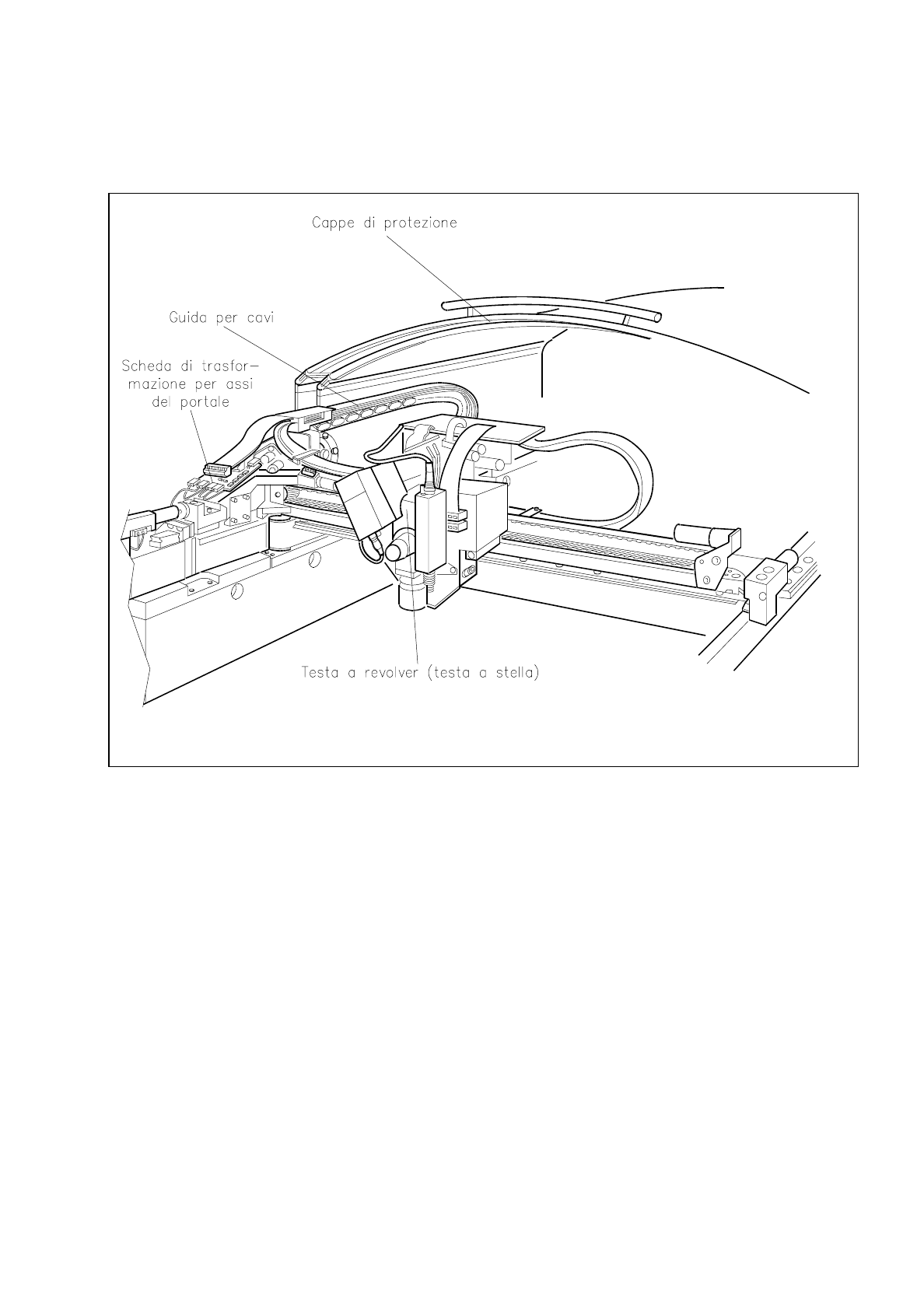

0.4.5 Prospetto del portale
Fig. 0.4.5 Prospetto del portale
