7 Visionsystems Istruzioni per l’uso SIPLACE 80 S/F/G
7.10 Modulo laser di coplanarità (solo nel SIPLACE 80F) Edizione 07/97 Versione software dalla SR.010.xx
7 - 124 Preparatore
PERICOLO
O
O
O
La garanzia di sicurezza da parte della fabbrica non sussiste più nel caso che sino state effettuate modifiche
o di manipolazioni!
Inoltre è necessario che l'utente si attenga alle direttive dell'istituto principale di assicurazione contro gli infor-
tuni sul lavoro - il VBG 93-, ossia:
- notifica all'istituto di assicurazione contro gli infortuni
- nomina di un responsabile per la protezione laser
- creazione di norme per l'utilizzo del modulo
7.10.4 Sommario
Per il controllo del sistema nel modulo laser sono state inserite due LED. La LED 1 per il controllo della funzio-
nalità (
LED accesa = pronto per l'uso, LED spenta = non pronto per l'uso)
e la LED 2, che indica se il
laser è attivo o meno
(LED accesa = attivo, LED spenta = non attivo)
.

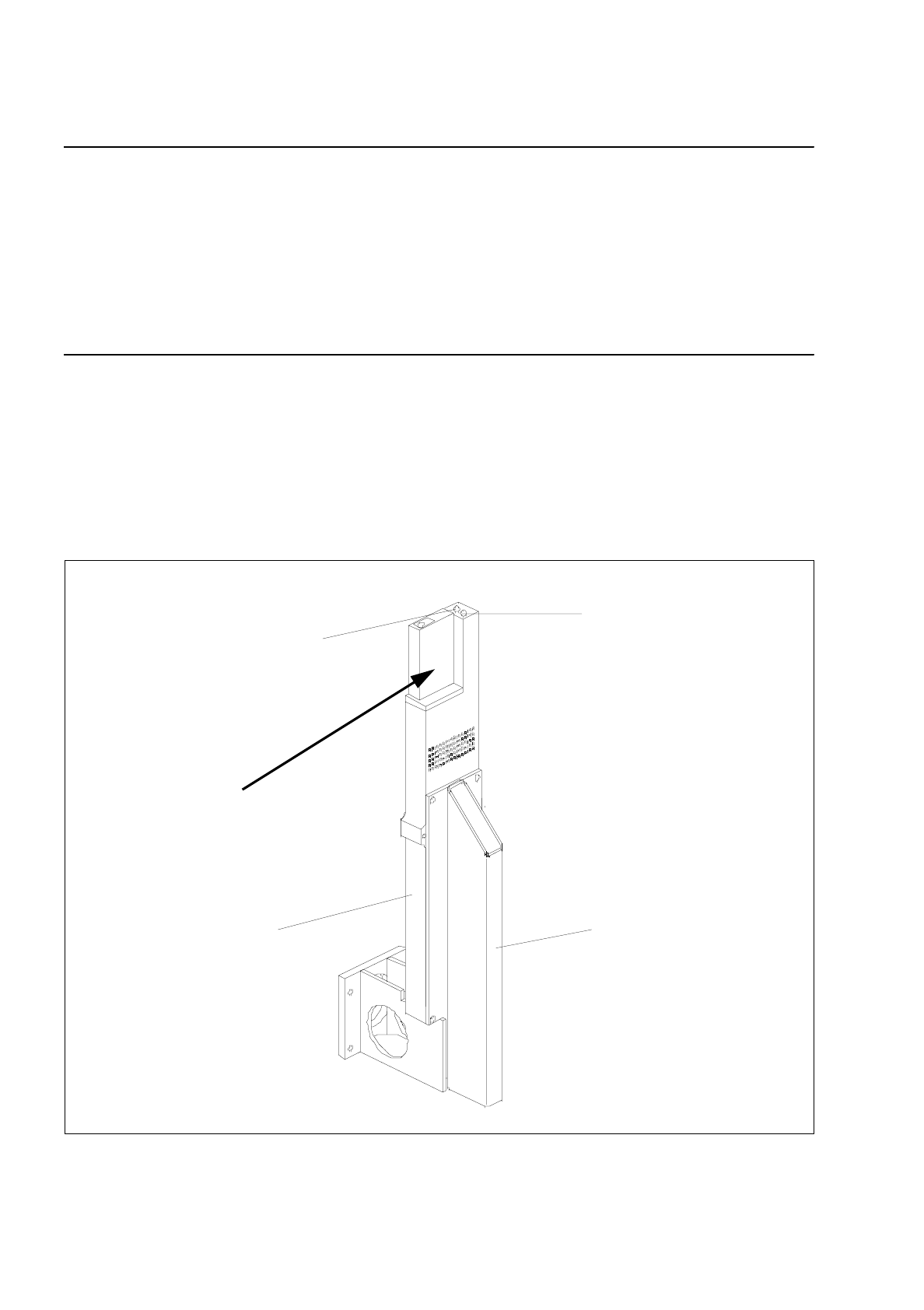

Fig. 7.10.4 Prospetto del modulo laser di coplanarità
LED 2 per il laser
Sostegno per modulo laser
LED 1 per la funzionalità
Adesivo di sicurezza
classe laser 3B
vedi Figura 7.9.2
Modulo laser
(montato fisso nello
statore della macchina)
Istruzioni per l’uso SIPLACE 80 S/F/G 7 Visionsystems
Edizione 07/97 Versione software dalla SR.010.xx 7.10 Modulo laser di coplanarità (solo nel SIPLACE 80F)
Preparatore 7 - 125

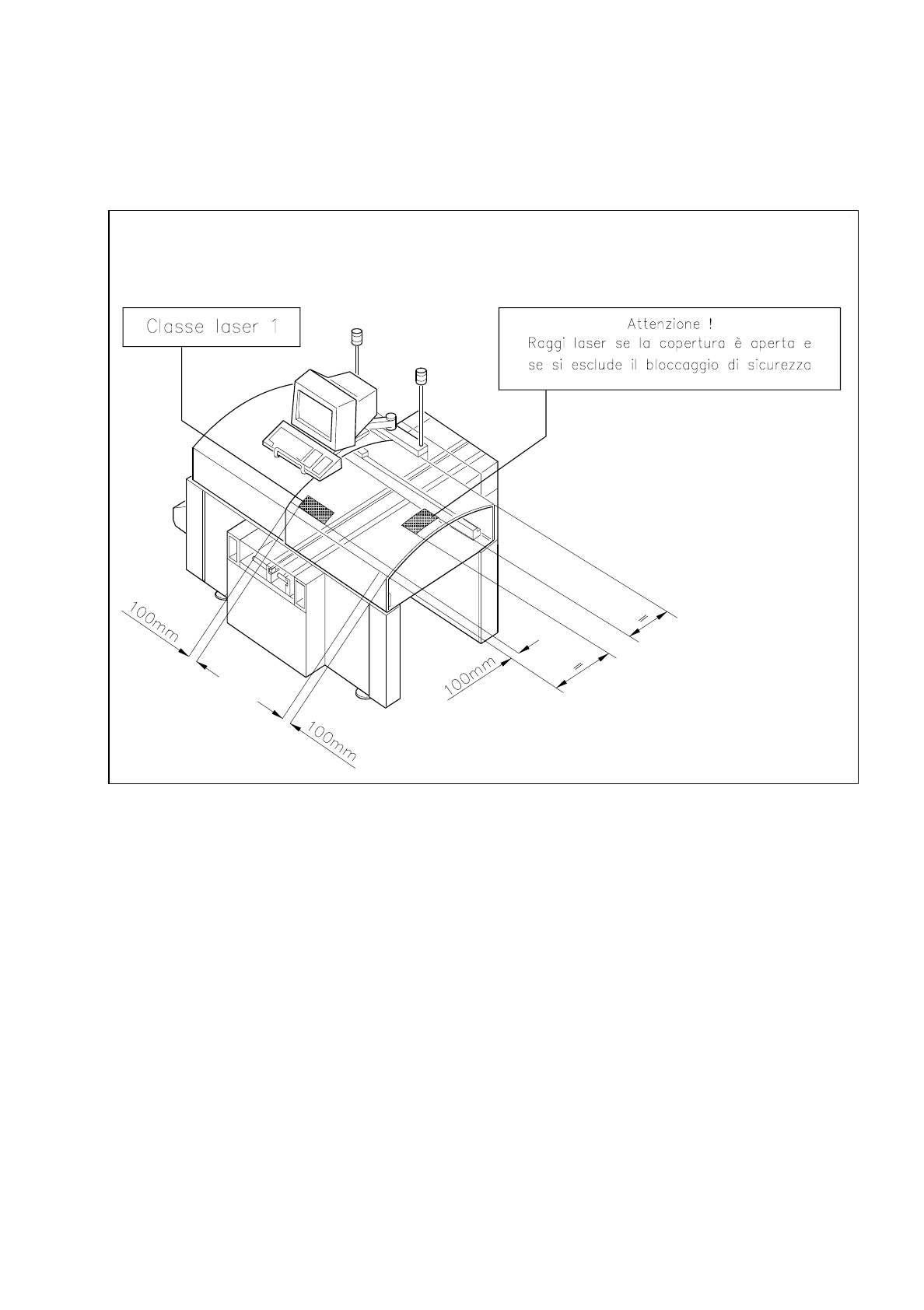

La figura seguente mostra la posizione delle indicazioni di sicurezza per il funzionamento del modulo laser di
coplanarità nel SIPLACE 80F. Queste indicazioni devono essere applicate nei punti contrassegnati da frecce,
ben visibili sulla cappa di protezione (vedi Fig. 7.10.5).
Fig. 7.10.5 Indicazioni di sicurezza del SIPLACE 80F
7 Visionsystems Istruzioni per l’uso SIPLACE 80 S/F/G
7.10 Modulo laser di coplanarità (solo nel SIPLACE 80F) Edizione 07/97 Versione software dalla SR.010.xx
7 - 126 Preparatore
7.10.5 Inserimento dei dati
-
Nell'editore della forma dell'involucro deve essere inserita la misurazione della coplanarità nel punto
"Norme per la manipolazione". Vedi sezione 5.4.4 delle istruzioni d'uso del calcolatore di linea UNIX del
SIPLACE).
-
Inserite lo scarto massimo di coplanarità (vedi tolleranza mass. delle altezze CO, sezione 5.2.5 "Funzioni
dell'editore NU" delle istruzioni d'uso del calcolatore di linea UNIX del SIPLACE).
INDICAZIONE
Nel menu "Opzioni di montaggio" (vedi sezione 5.3 di queste istruzioni d'uso) potrete disattivare o attivare il
modulo laser di coplanarità. La misurazione della coplanarità può essere attivata o disattivata per tutti i com-
ponenti per i quali la misura di coplanarità è stata inserita nei dati GF.
