8.1. 1.3 Dati tecnici del carica tore bulk case Caricator e bulkcas e Largh. Tracce per modu lo Num. mass . dei modul i p er staz io ne Rise rva comp. Assi ali m. a pa rtire d all’A rt. n. Tempo passi Alim. di cor- rente…
8.1.1.2 Dati tecnici dei caricatori a vibrazione longitudinali
1)
Questo modulo può essere impiegato nel SIPLACE 80S/F. È tuttavia preferibile utilizzare il modulo del tipo 3 per il SIPLACE 80S/F.
Caricatori a vibrazione Largh.
Tracce per
modulo
Num. mass.
dei moduli per
stazione
Riserva componenti
Dati specifici
vassoi barre
Largh. / pezzo
Tempo passi
Alim. di cor-
rente
Caricatore a vibr. long. tipo 2
1)
a partire dall’Art. n. 00142025-01
con adattatore a partire
dall’Art. n. 00116140-02
(sostituito dall´Art. n. 00142031-03)
30 mm 1,2,3 o 6 2 x 20
per vassoio barre
mass. 150 pezzi
secondo la lungh. del
comp.
4,5 mm / 6
9,5 mm / 3
11 mm / 2
15 mm / 2
30 mm / 1
Secondo il com-
ponente
24 V ~
50 Hz
Caricatore a vibr. long. tipo 3
a partire dall’Art. n. 00142031-03
30 mm 1,2,3 o 6 2 x 20
per vassoio barre
mass. 150 pezzi
secondo la lungh. del
comp.
4,5 mm / 6
9,5mm / 3
11 mm / 2
15 mm / 2
30 mm / 1
Secondo il com-
ponente
30 V-
Tab. 8.1 - 2 Dati tecnici dei caricatori a vibrazione longitudinali
8.1.1.3
Dati tecnici del caricatore bulkcase
Caricatore bulkcase
Largh.
Tracce per
modulo
Num. mass.
dei moduli per
stazione
Riserva comp. Assi alim. a partire dall’Art. n.
Tempo
passi
Alim. di cor-
rente
Base
a partire dall’Art. n. 00142318-04
30 mm 2 2 x 20 ca. 5000 pezzi
0603/045
0603/080
0805/045
0805/060
0805/085
0805/125
Mini-Melf
00142321-02
00142322-01
00142323-02
00142324-01
00142325-01
00142326-01
00142328-01
< 80 ms 30 V-
Tab. 8.1 - 3 Dati tecnici del caricatore bulkcase
Istruzioni per l’uso SIPLACE 80 8 Messa a disposizione dei componenti
Edizione 07/97 Versione software dalla SR.010.xx 8.2 Installazione in generale
8 - 9
8.2 Installazione in generale
8.2.1 Procedura da seguire per l'installazione di moduli di alimentazione
8.2.1.1 Operazioni preparatorie
●
Selezionate la posizione per il modulo di alimentazione da utilizzare (vedi configurazione dei vibratori).
●
Se la testa di montaggio si trova nella posizione di attesa premete l'interruttore dell'arresto di emergenza.
●
Aprite le cappe di protezione.
●
Fate attenzione che la superficie di appoggio (tavolo dei componenti) per il modulo di alimentazione sia
pulita e che nessun componente influenzi la posizione stabile del modulo. Troverete consigli per la pulizia
della superficie di appoggio (tavoli dei componenti) nel capitolo sulla manutenzione (
sezione 9.3.3
).
8.2.1.2 Procedura
●
Mettete il caricatore sulla traccia del tavolo del CO precedentemente selezionata (vedi configurazione dei
vibratori).
●
Installate il modulo in modo tale che la parte posteriore del modulo venga fissata sul tavolo per componenti
dal centraggio della sfera e la parte anteriore dalla spina di centraggio. E' importante che i moduli vengano
collocati bene sul tavolo per componenti secondo la loro larghezza
.

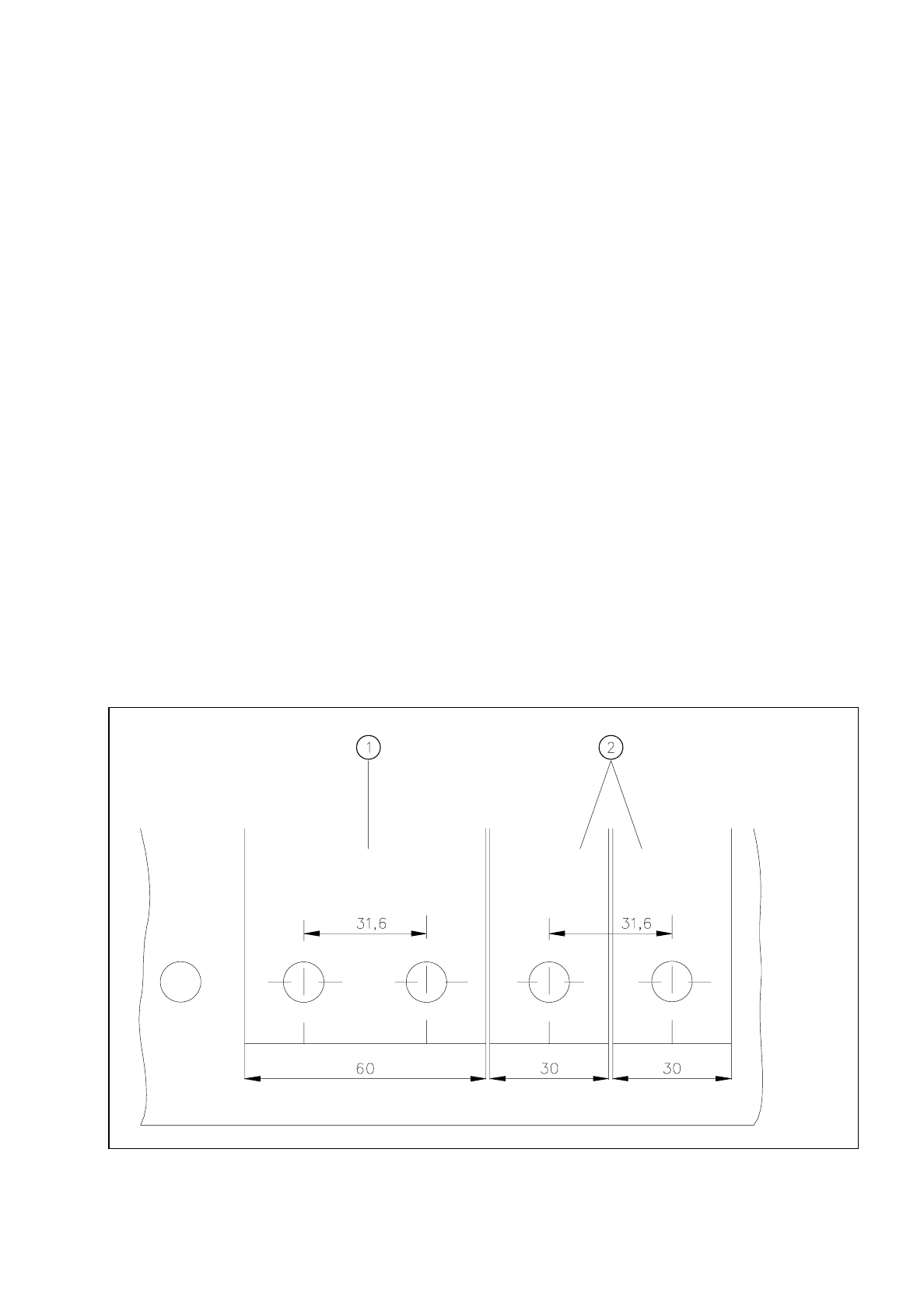

Fig. 8.2.1 Installazione di moduli di larghezza 30 e 60mm
- Didascalia della Fig. 8.2.1
➀
Modulo di alimentazione per larghezza 60 mm
➁
Modulo di alimentazione per larghezza 30 mm
