Fig. 8.6.3 Svolgimento delle funzioni
- Didascalia della Fig. 8.6.3
➀
Il piano selezionato dell’accumulatore di vassoi viene posizionato sul piano del nastro trasportatore.
➁
Il supporto del vassoio viene trasportato nella zona di alimentazione della testa di montaggio.
➂
Un componente viene prelevato.
➃
Il supporto del vassoio vuoto viene nuovamente inserito.
-
L'elevatore dell'accumulatore dei caricatori posiziona il supporto caricatore dal piano selezionato sull'asse
di alimentazione orizzontale.
-
Il supporto caricatore viene trasportato nell'area di accesso della testa di montaggio insieme al vassoio.
-
Dopo che i componenti necessari saranno stati prelevati dalla testa di montaggio, il procedimento verrà
ripetuto nella sequenza contraria.
INDICAZIONE
Se il montaggio viene interrotto facendo spegnere lo scambiatore automatico di vassoi, l'allestimento e il
livello di riempimento attuali rimarranno memorizzati.
-
Se si avvia il montaggio con l'allestimento precedentemente interrotto, il dispositivo automatico di montag-
gio potrà prelevare il componente successivo all'ultima posizione di prelievo effettuata.
-
La posizione del supporto caricatore nella memoria dei vassoi ed il relativo montaggio con componenti
verranno inseriti nell'allestimento. Lo scambiatore automatico di vassoi verrà definito Posto 1. Consultate a
questo riguardo il manuale di istruzioni del calcolatore di linea UNIX, Editor di stazione.
Istruzioni per l’uso SIPLACE 80 8 Messa a disposizione dei componenti
Edizione 07/97 Versione software dalla SR.010.xx 8.6 Scambiatore automatico di vassoi
8 - 23
8.6.4 Inserimento dei supporti caricatore
La memoria dei caricatori controllerà che i supporti caricatore non assumano una posizione errata.

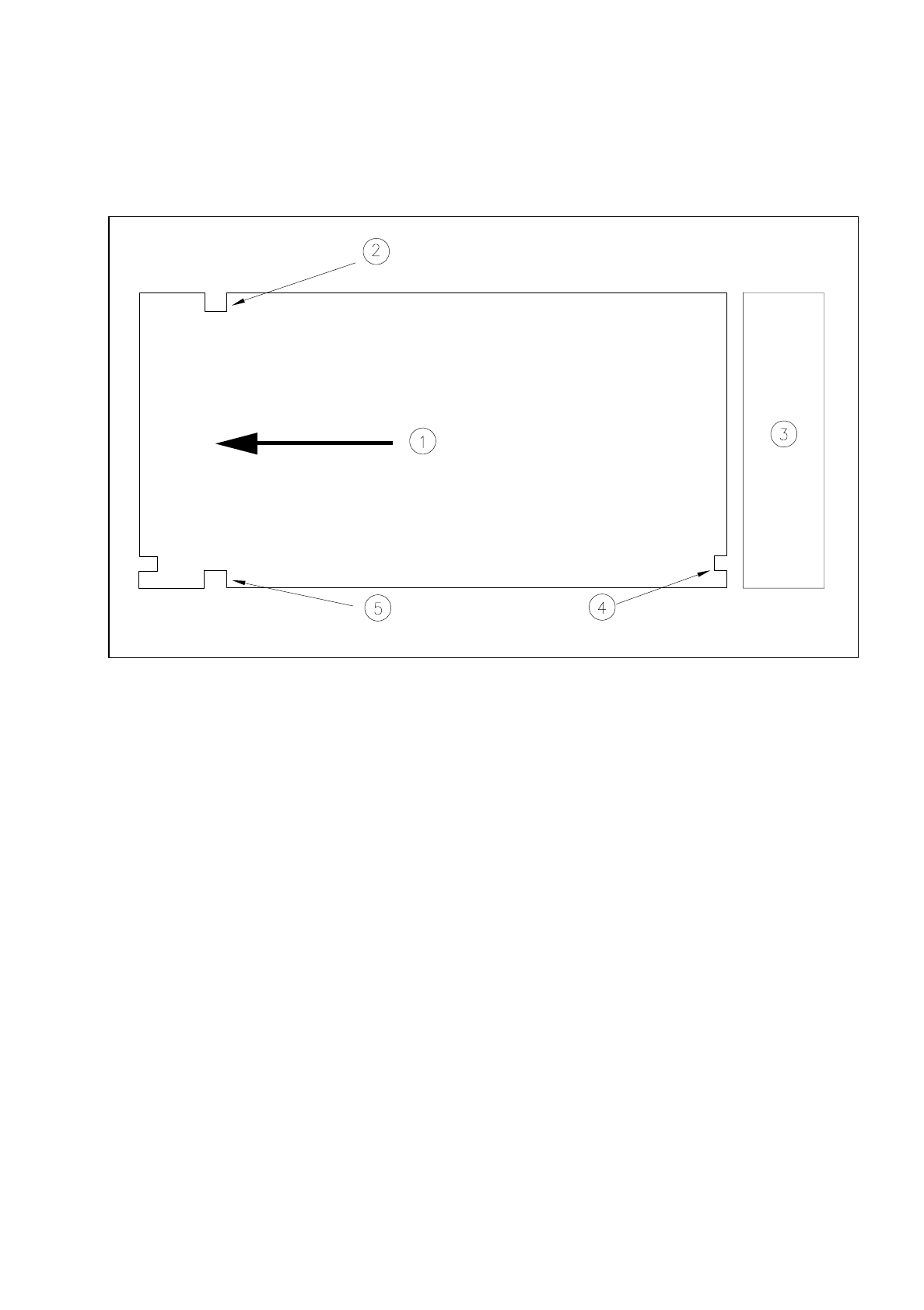

Fig. 8.6.4 Posizione del supporto del caricatore - veduta dall’alto
- Didascalia della Fig. 8.6.4
➀
Direzione di trasporto
➁
Scanalatura del trascinatore
➂
Accumulatore di vassoi
➃
Scanalatura di controllo
➄
Scanalatura del trascinatore
Per evitare una posizione errata è necessario fare attenzione a posizionare in avanti nella direzione di tra-
sporto le scanalature del trascinatore dei supporti caricatore (vedi Fig. 8.6.4).
Le scanalature di controllo dei singoli supporti caricatore dovranno essere sovrapposte ed essere rivolte
verso la memoria dei caricatori.
8 Messa a disposizione dei componenti Istruzioni per l’uso SIPLACE 80
8.6 Scambiatore automatico di vassoi Edizione 07/97 Versione software dalla SR.010.xx
8 - 24
8.6.5 Elementi di visualizzazione e di comando
Nello scambiatore automatico di vassoi si trovano un interruttore di ARRESTO DI EMERGENZA ed un inter-
ruttore per il cambio di velocità. Entrambi questi elementi di comando si trovano nello statore della macchina,
sul retro dello scambiatore automatico di vassoi.
●
Tasto
piano
Esiste la possibilità di ridurre la velocità dei vassoi nel caso che essi abbiano componenti piccoli che
potrebbero cadere dalle loro tasche in caso di spostamento veloce dei vassoi.
Premete il
Tasto
piano.
Tutti i vassoi verranno spostati ad una velocità più bassa.
●
Interruttore di
ARRESTO DI EMERGENZA
Premete
l'interruttore
ARRESTO DI EMERGENZA. L'alimentazione della corrente verrà interrotta e tutto
l'impianto si fermerà.
8.6.6 Dispositivi di sicurezza
●
Interruttore di
ARRESTO DI EMERGENZA
Si fermerà immediatamente tutto l'impianto con, p.es. il SIPLACE 80 F e lo scambiatore automatico di vas-
soi. A questo punto si avrà la possibilità di continuare il montaggio o di interromperlo. Fate attenzione ai
circuiti scheda eventualmente non montati.
●
Portelli di protezione
Se si apriranno i portelli di protezione, verrà tolta la tensione allo scambiatore automatico di vassoi e si
interromperà il funzionamento dello scambiatore automatico di vassoi. Alla chiusura dei portelli di prote-
zione lo scambiatore automatico di vassoi continuerà nuovamente a funzionare.
ATTENZIONE
O
I portelli di protezione dello scambiatore automatico di vassoi non dovranno essere aperti durante il prelievo di
un componente da parte dello SAV.
