8.6.7 Riempimento dello scambiatore automatico di vassoi
INDICAZIONE
Potrete impiegare sia i supporti caricatore con l'articolo N.00132110-04 (vecchio) che con l'articolo N. 00116
431-xx (nuovo). Questi caricatori
non
potranno tuttavia essere utilizzati per la modalità di funzionamento di
miscelazione, ossia potranno sempre essere utilizzati esclusivamente caricatori dello
stesso tipo
.
-
Lo scambiatore automatico di vassoi può essere riempito senza fermare la macchina.
-
E' possibile iniziare e terminare la posizione di riempimento dello scambiatore automatico di vassoi
durante il montaggio. A questo proposito potrete consultare anche la sezione 5.4.6.5 e sezione 5.4.6.6 di
questo manuale di istruzioni.
-
Nel menu „Sistemi di trasporto dei componenti“ vengono descritte nel sottomenu „Scambiatore automatico
di vassoi“ le funzioni che potete eseguire con lo scambiatore automatico di vassoi.
-
Se uno scambiatore automatico di vassoi è disponibile di fatto ed è collegato al relativo posto, l'avvio e la
fine delle funzioni singole è possibile anche se non si ha il relativo allestimento.
Non è possibile inserire il livello di riempimento.
-
Se durante il montaggio si effettua uno riempimento con allestimenti diversi, i livelli di riempimento
dovranno poi essere resi noti alla stazione successivamente (dopo avere inviato il relativo allestimento).
-
Il controllo dell'occupazione dei supporti dei caricatori al termine della posizione di riempimento deve
essere effettuato con l'allestimento presente in quel momento nella stazione. Se in quel momento si sta
effettuando uno riempimento per un allestimento successivo, la richiesta emessa al'occupazione dei sup-
porti caricatore non potrà coincidere con l'allestimento futuro.
8.6.8 Reazioni del sistema in caso di errore
-
Se durante un procedimento di scambio di prelievo o di supporto caricatore viene selezionata la posizione
di riempimento, la richiesta verrà negata con il messaggio "SAV in lavorazione". Al termine del procedi-
mento di prelievo dovrà essere selezionato nuovamente il punto del menu "Raggiungi pos. di riemp.".
-
Se la testa di montaggio tenta di accedere allo scambiatore automatico di vassoi mentre questo si trova
nella posizione di riempimento, il procedimento di montaggio, dopo l'emissione del messaggio di stato
"Attesa di fine posizione di riempimento SAV", attenderà che l'utente termini lo riempimento dello scambia-
tore automatico di vassoi.
-
Se l'utente seleziona una funzione SAV eccettuata "Finisci pos. di riemp.", sebbene esso si trovi alla posi-
zione di riempimento, questa richiesta verrà respinta con il messaggio "SAV in posizione di riempimento".
Lo stesso vale in caso di "Finisci pos. di riemp." se esso non si trova alla posizione di riempimento.
-
Se si seleziona una funzione SAV con un posto nel quale non si trova uno SAV, essa verrà respinta dopo
un supero tempo di 10s con il messaggio "Assente SAV in questo posto".
8 Messa a disposizione dei componenti Istruzioni per l’uso SIPLACE 80
8.6 Scambiatore automatico di vassoi Edizione 07/97 Versione software dalla SR.010.xx
8 - 26
8.6.9 Installazione dello scambiatore automatico di vassoi
●
Prima di inserire il SAV nella macchina estraete le luci del modulo Vision CO.
INDICAZIONE
O
Grazie alle ruote inserite, è possibile fare entrare ed uscire dalla macchina il SAV. Le ruote tuttavia non sono
adatte a trasportare il SAV per percorsi più lunghi. PERICOLO DI ROVESCIAMENTO!
Utilizzate un carrello elevatore adatto al trasporto (a partire dall’Art. n. 00123141-01).
●
Trasportate attentamente il SAV al punto previsto per il collocamento della macchina.
Le spine di collegamento del SAV dovranno trovarsi sopra alle scanalature di collegamento del SIPLACE.
●
Controllate le misure (87 + 0,5 mm), dell'angolo inferiore del supporto dei caricatori rispetto all'angolo
superiore del tavolo CO (vedi Fig. 8.6.5).

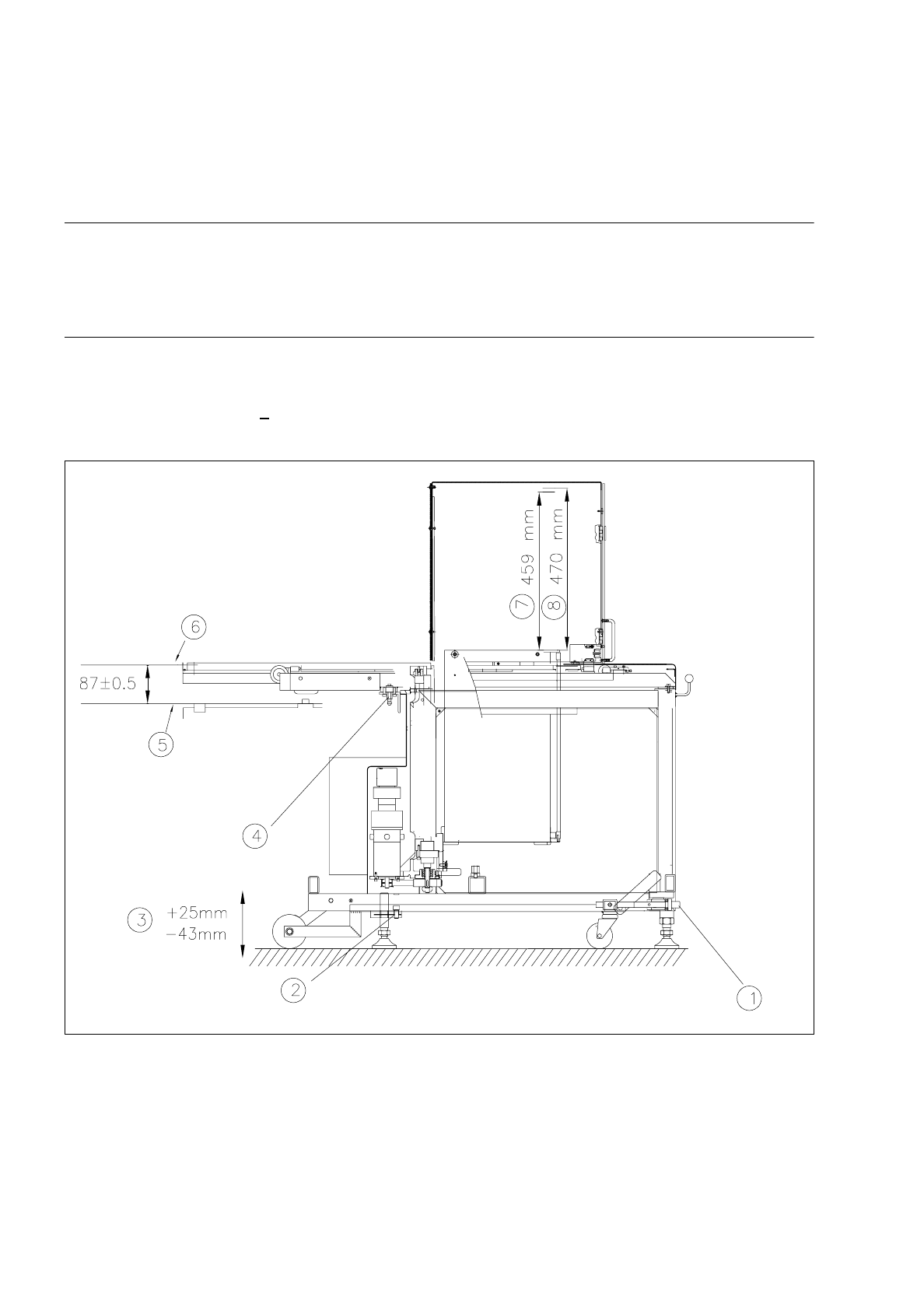

Fig. 8.6.5 Raddrizzare il SAV
Istruzioni per l’uso SIPLACE 80 8 Messa a disposizione dei componenti
Edizione 07/97 Versione software dalla SR.010.xx 8.6 Scambiatore automatico di vassoi
8 - 27
- Didascalia della Fig. 8.6.5
➀
Con chiave per viti ad esagono cavo AUF(SU)/AB(GIU)
➁
Vite di arresto
➂
Sollevamento
➃
Spina di collegamento
➄
Angolo superiore del listello magnetico del tavolo CO
➅
Angola inferiore supporto vassoio
➆
Sollevamento nominale (459 mm)
➇
Pos. di riemp. di 470 mm
●
Allentate i morsetti di fissaggio dei piedi (vedi Fig. 8.6.5) e fate ruotare verso il basso il SAV con una vite a
sfere per viti ad esagono cavo di 10 mm fino a fare inserire la spina di collegamento fino al punto di arre-
sto. Si dovrà poi raddrizzare il SAV con una livella a bolla d'aria per macchine inserita nello SAV.
●
Fissate bene le viti di arresto e controllate ancora una volta la livella a bolla d'aria della macchina.
●
Reinserite le luci nel modulo Vision CO.
8.6.10 Dati tecnici
Scambiatore automatico di vassoi
Lunghezza
circa
1475 mm
Larghezza
circa
620 mm
Altezza
circa
1355 mm
Peso
circa
240 kg
Misure del caricatore 238 mm x 338 mm
Sollevamento verticale 470 mm
Sollevamento orizzontale 730 mm
Suddivisione 17 mm
Contenuto dell'accumulatore 28
Supporto vassoio
per vassoi Supporto caricatore
Supporto caricatore 260 mm x 360 mm
Accumulazione di peso mass. 50 kg
Carico del fondo < 25 N/cm
2
Tempo di scambio (caricatore/caricatore)
≤
3 sec.
Tab. 8.6 - 1
