9 Manutenzione Istruzioni per l’uso SIPLACE 80 S/F/G 9.3 Statore della macchina Edizione 07/97 Versione software dalla SR.010.xx 9 - 24 - Didascali a dell a Fig. 9 .3.2 9.3.4 Disp ositivo di taglio p er cinghia vuota per…
Istruzioni per l’uso SIPLACE 80 S/F/G 9 Manutenzione
Edizione 07/97 Versione software dalla SR.010.xx 9.3 Statore della macchina
9 - 23

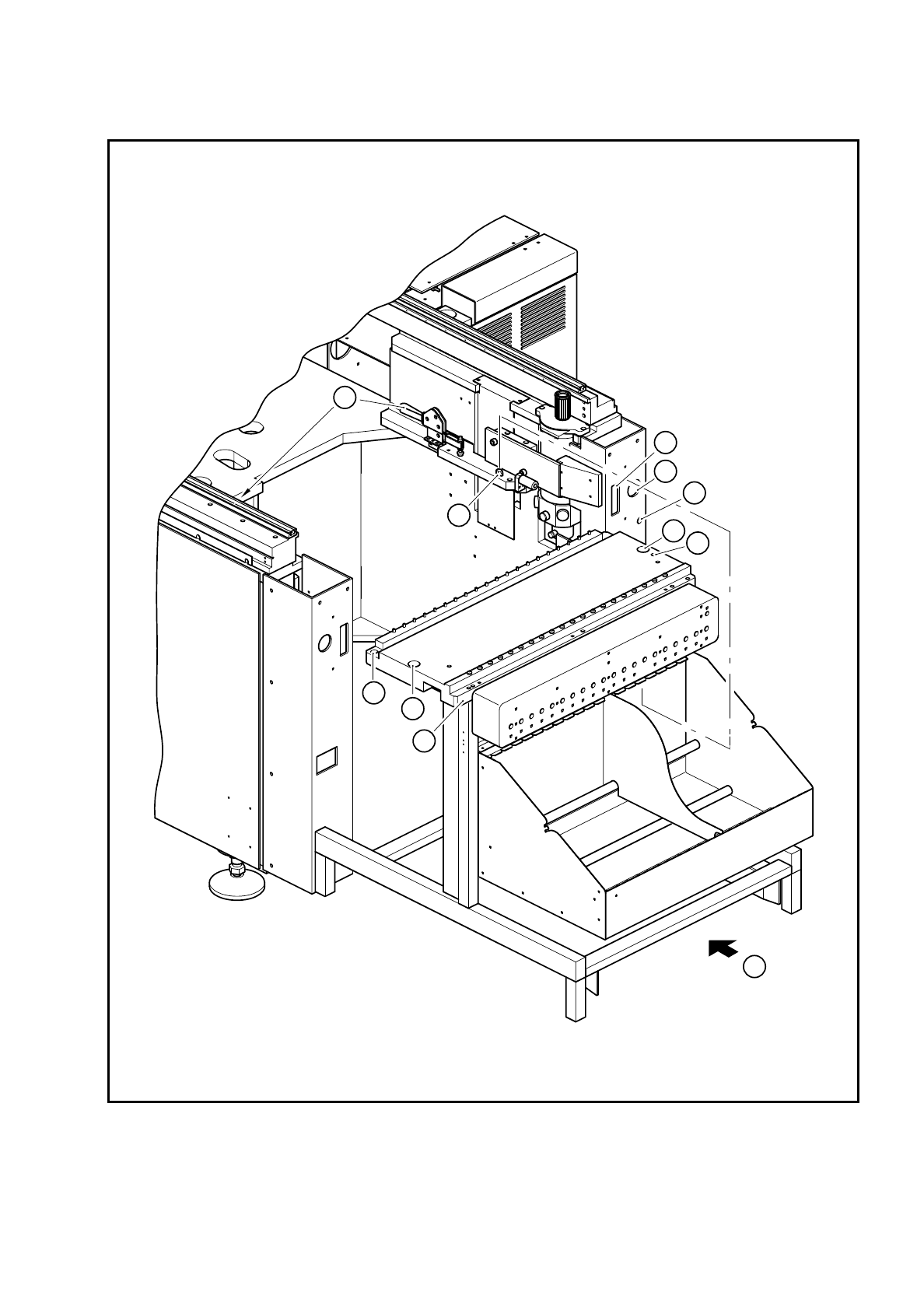

Fig. 9.3.2 Smontaggio del tavolo di sostituzione dei componenti
4
5
3
1
2
4
5
6
8
7
A
9 Manutenzione Istruzioni per l’uso SIPLACE 80 S/F/G
9.3 Statore della macchina Edizione 07/97 Versione software dalla SR.010.xx
9 - 24
- Didascalia della Fig. 9.3.2
9.3.4 Dispositivo di taglio per cinghia vuota per i SIPLACE 80 S ed 80 F
INDICAZIONE
I dispositivi di taglio per cinghia vuota si trovano su entrambi i lati del trasporto CS prima dei tavoli per lo
scambio sullo statore della macchina (vedi Fig. 9.1.1, a pagina 9 - 3).
9.3.4.1 Svuotate il contenitore per rifiuti di cinghia del dispositivo di taglio
●
Svuotate il contenitore per avanzi ed eliminate tutti i ritagli sparsi sul pavimento con l'aspirapolvere.
9.3.4.2 Eseguire la manutenzione della guida e del carrello del coltello circolare,
controllate il tagliente
PERICOLO
OOO
Non eseguite lavori di pulizia con alcool in presenza di luce viva o fuoco!
Quando eseguite lavori di manutenzione, lasciate montato il dispositivo di taglio della cinghia vuota, altrimenti
quando lo rimonterete dovrete regolarlo di nuovo. Vi consigliamo quindi di eseguire la manutenzione del
dispositivo di taglio subito dopo la manutenzione del tavolo per componenti, così che poi non dovrete estrarre
i moduli di alimentazione dal tavolo per componenti.
1 Allacciamento dell’interfaccia di comunicazione
2 Allacciamento dell’alimentazione della corrente del tavolo di sostituzione dei componenti
3 Allacciamento dell’aria compressa
4 Fori per i bulloni di centraggio
5 Viti a testa esagonale per il fissaggio del tavolo di sostituzione dei componenti
6 Piano d’appoggio del tavolo di sostituzione CO
7 Tenditore orizzontale
8 Bullone di centraggio
A Inserire il carrello elevatore del tavolo CO
Istruzioni per l’uso SIPLACE 80 S/F/G 9 Manutenzione
Edizione 07/97 Versione software dalla SR.010.xx 9.3 Statore della macchina
9 - 25
INDICAZIONE
Per evitare danni, posizionate la testa di montaggio 1 o 2 all’interno dell’area di trasporto del C.S. Per com-
piere questa operazione, spostate a mano il relativo portale spingendo contro un lato del portale. Durante la
manutenzione, in particolare prima dell’accensione del dispositivo automatico 80S, fate particolare attenzione
a mantenere la distanza minima tra i portali. Posizionate quindi a mano sempre solo un portale sul trasporto
C.S. ed eseguite poi la manutenzione del relativo dispositivo di taglio per cinghia vuota.
Lavori preliminari
PERICOLO
OOO
• Spegnete il dispositivo automatico con l’interruttore principale e staccatelo dall’alimentazione di rete.
• Interrompete l’alimentazione dell’aria compressa con il rubinetto di chiusura dell’unità di aria compressa.
AVVERTENZA
OO
• Attendete chediminuisca la pressione nelle condutture dell’aria compressa. Lo riconoscerete per il fatto
che la barra del coltello è ruotata ed ha raggiunto il coltello circolare.
●
Aprite le cappe protettive e le porte girevoli laterali.
●
Spostate il portale dall'area di lavoro.
●
Estraete
–
nel dispositivo automatico 80S il rispettivo tavolo di sostituzione CO (vedi sezione 9.3.3.7).
–
nel dispositivo automatico 80F il rispettivo tavolo di sostituzione CO (vedi sezione 9.3.3.7) oppure lo
scambiatore automatico di vassoi (vedi sezione 9.8 a pagina 9 - 95), nel caso che sia installato .
INDICAZIONE
Se lo scambiatore automatico di vassoi non è ancora vuoto, non si deve modificare la disposizione dei
supporti del caricatore rispetto alla traccia e la posizione di rotazione dei caricatori rispetto al supporto dei
caricatori!
●
Estraete la piastra protettiva del dispositivo di taglio.
