Istruzioni per l’uso SIPLACE 80 S/F/G 9 Manutenzione Edizione 07/97 Versione software dalla SR.010.xx 9.3 Statore della macchina 9 - 29 Fig. 9. 3.5 Manutenzione dell’unità ad aria com pressa del SIPLACE 80S e dell’ 80F -…
9 Manutenzione Istruzioni per l’uso SIPLACE 80 S/F/G
9.3 Statore della macchina Edizione 07/97 Versione software dalla SR.010.xx
9 - 28
7 Ingrassatore
8 Carrello del coltello circolare in posizione di sosta
9 Cilindro ad aria compressa
10 Spigolo tagliente
A Unità A
A1 Controllo a vista: la superficie ad anello del coltello circolare è consumata?
A-A Sezione A-A, ingrandimento
A-A1 Controllo a vista: controllare il tagliente
O
!
Pericolo di ferite nel tagliente
Rimontaggio dello scambiatore automatico di vassoi
INDICAZIONE
Alternate la manutenzione del dispositivo di taglio a quella dello scambiatore automatico di vassoi.
●
Rimontate lo scambiatore automatico di vassoi (vedi Capitolo "Messa a disposizione dei componenti" di
questo manuale di istruzioni).
●
Fate attenzione alla posizione di rotazione dei caricatori ed alla giusta assegnazione dei caricatori rispetto
al supporto dei caricatori (vedi la Sezione 9.8 „Scambiatore automatico di vassoi“). La posizione dello
scambiatore automatico di vassoi viene accettata automaticamente dallo scambiatore automatico di vas-
soi dopo avere caricato un programma di montaggio con inserzione CO.
9.3.5 Unità di aria compressa, Siplace 80S ed 80F
INDICAZIONE
Gli intervalli di questi lavori di manutenzione dipendono direttamente dalla qualità dell’aria compressa utiliz-
zata. Se non rispetterete le esigenze qualitative delle specifiche dell’aria compressa si abbrevieranno gli inter-
valli di manutenzione. Per evitare che le zone vuote delle teste di montaggio si sporchino, dato che risulta
molto difficile pulirle, dovreste sostituire in ogni caso le cartucce dei filtri, prima che appaiano messaggi di
errore!
9.3.5.1 Controllare la pressione di esercizio a 5,1 bar
INDICAZIONE
Una pressione di esercizio troppo alta o troppo bassa causa innanzitutto guasti del vuoto ed ha come conse-
guenza messaggi di errore fatali con l'interruzione del processo di montaggio.
L’interruttore principale del dispositivo automatico rimane acceso per la seguente operazione.
Istruzioni per l’uso SIPLACE 80 S/F/G 9 Manutenzione
Edizione 07/97 Versione software dalla SR.010.xx 9.3 Statore della macchina
9 - 29

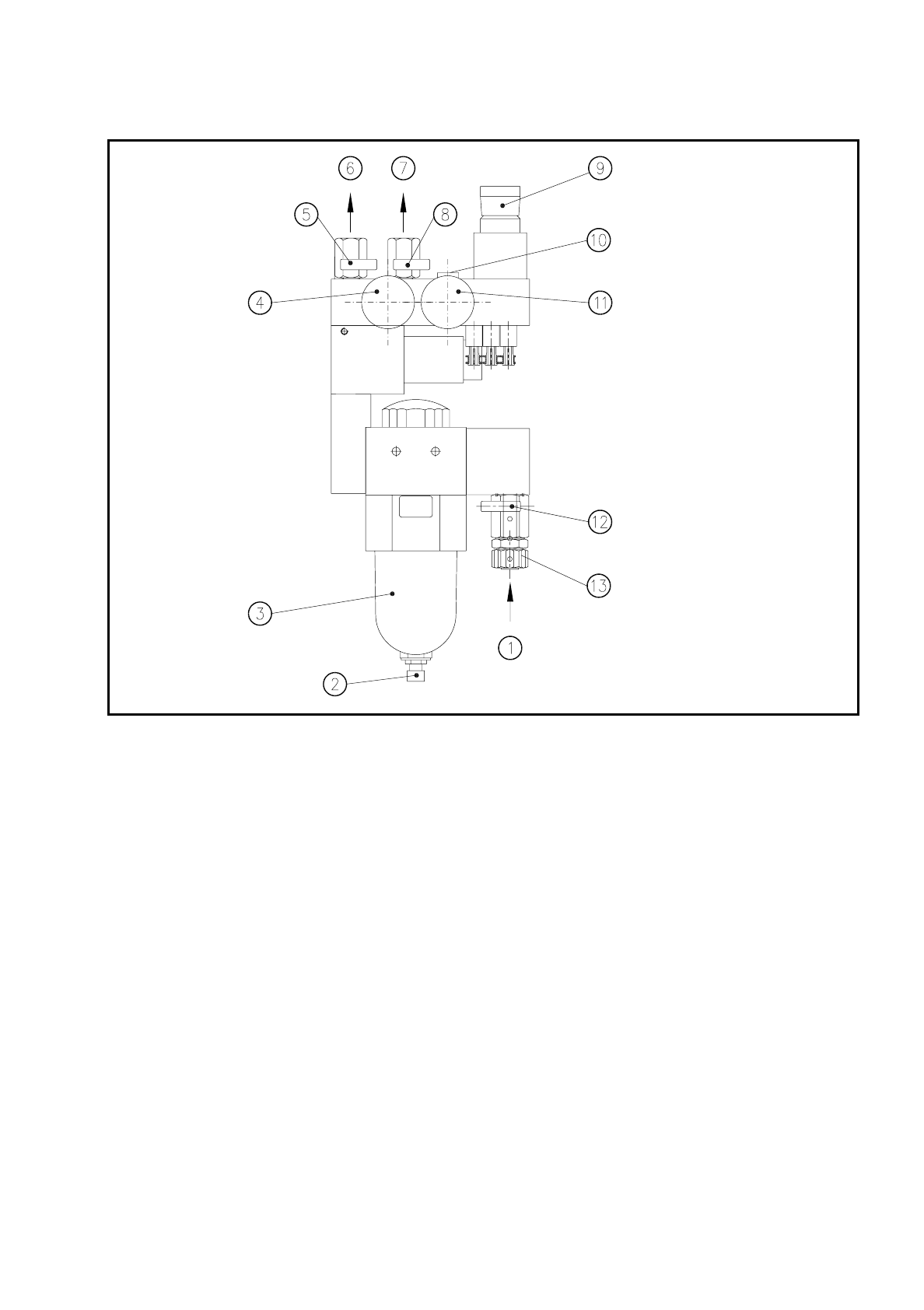

Fig. 9.3.5 Manutenzione dell’unità ad aria compressa del SIPLACE 80S e dell’ 80F
- Didascalia della Fig. 9.3.5
1 Alimentazione dell’aria compressa
2 Vite di scarico della condensa
3 Tazza filtrante, separatore d’acqua
4 Manometro per pressione d’esercizio: ambito autorizzato 5,0 - 5,3 bar, 5,1 bar preimpostati.
5 Rubinetto di chiusura per l’alimentazione dell’aria compressa, testa di montaggio 1, in posizione
„CHIUSO“
6 Alimentazione dell’aria compressa per la creazione del vuoto, testa di montaggio 1
7 Alimentazione dell’aria compressa per la creazione del vuoto, testa di montaggio 2
8 Rubinetto di chiusura per l’alimentazione dell’aria compressa, testa di montaggio 2, in posizione
„CHIUSO“
9 Regolatore dell’aria compressa per lo stopper
10 Allacciamento del sistema pneumatico del tavolo CO
11 Manometro per lo stopper dell’alimentazione dell’aria compressa, 2,3 bar
12 Rubinetto di chiusura dell’alimentazione dell’aria compressa in posizione „CHIUSO“
13 Isolatore passante flessibile ½“ con fascetta per tubi flessibili
9 Manutenzione Istruzioni per l’uso SIPLACE 80 S/F/G
9.3 Statore della macchina Edizione 07/97 Versione software dalla SR.010.xx
9 - 30
Isolatore passante flessibile con fascetta
●
Controllate la pressione indicata dal manometro sinistro (vedi Fig. 9.3.5): durante il funzionamento, la
pressione indicata dovrà essere di 5,1 bar.
Nel caso che ciò non si verifichi, le cause potranno essere le seguenti:
–
La pressione nella rete di alimentazione è troppo bassa. Deve essere di 6 bar.
–
Il filtro dell’unità ad aria compressa è sporco.
–
C’è una perdita nell’alimentazione dell’aria compressa oppure
–
la vite di scarico non è stata ben fissata o non è ermetica.
INDICAZIONE
Per l’alimentazione dell’aria compressa utilizzate un tubo flessibile ad 1/2" senza riduttore. La pressione di
esercizio di 5,6 bar è preimpostata in modo fisso nell’unità ad aria compressa e non può essere modificata.
Se non si raggiunge la pressione di esercizio di 5,0 bar anche se non è stata individuata nessuna delle cause
elencate summenzionate, significa che l’unità per l’aria compressa è difettosa. Informate immediatamente il
servizio di assistenza SMD della ditta Siemens AG.
9.3.5.2 Pressione di 2,3 bar per lo stopper
●
Controllate la pressione indicata dal manometro destro superiore (vedi Fig. 9.3.5, a pagina 9 - 29): deve
essere indicato un valore di 2,3 bar.
Se non è così, smontate la lamiera di rivestimento (vedi Fig. 9.1.1, a pagina 9 - 3) nello statore della mac-
china (vite ad esagono cavo mis. 3) e correggete l’impostazione della manopola di regolazione in alto a
destra.
9.3.5.3 Scaricare la condensa
INDICAZIONE
Questa attività viene eseguita quando nessun componente è stato accettato dalla stella.
L'acqua di condensazione viene scaricata con la pressione.
●
Smontate la lamiera di copertura sopra l'unità dell'aria compressa (vite ad esagono cavo mis. 3).
●
Tenete una bacinella di raccolta sotto l'unità per l'aria compressa e svitate la vite di scarico (vedi Fig. 9.3.5,
a pagina 9 - 29). Infine riavvitate la vite di scarico e controllate che sia stata ben fissata.
