9 Manutenzione Istruzioni per l’uso SIPLACE 80 S/F/G 9.5 Testa a revolver con versione di segmenti II (nuova sede delle pipette) E dizione 07/97 Versione software dalla SR.010.xx 9 - 48 Fig. 9.5.3 Piastra di comm utazion…
Istruzioni per l’uso SIPLACE 80 S/F/G 9 Manutenzione
Edizione 07/97 Versione software dalla SR.010.xx 9.5 Testa a revolver con versione di segmenti II (nuova sede delle pipette)
9 - 47
INDICAZIONE
I sistemi di visione CO e C.S. (videocamera, sistema ottico ed amplificatore) non devono essere smontati
dall'involucro!
●
Allentate gli allacciamenti a spina con la "Piastra di commutazione asse piccolo" e con la piastra della
testa di controllo CRDL indicati nella Fig. 9.5.3. Il rivestimento antiappannante sopra la piastra potrà rima-
nere montato per questa operazione.

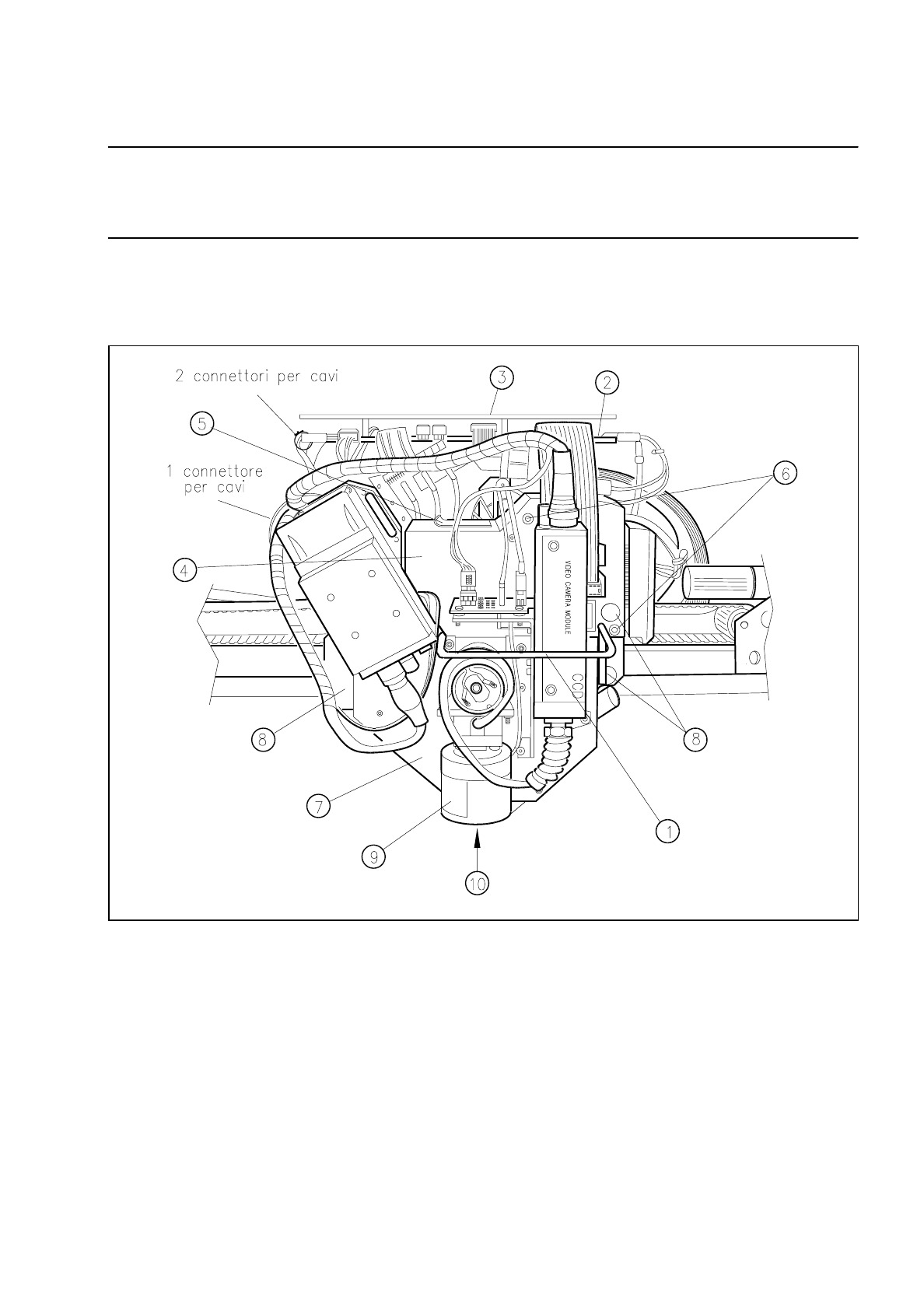

Fig. 9.5.2 Smontaggio dell’involucro completo di stella
- Didascalia della Fig. 9.5.2:
1
Maniglia
6
Fissaggio e rivestimento luce (2 viti ad esagono cavo M3)
2
Piastra di commutazione asse pic.
7
Involucro completo di trasmettitore di impulsi e stella
3
Rivestimento antiappannante
8
Fissaggio dell' "involucro completo" (3 viti ad esag. cavo M4)
4
Rivestimento luce
9
Sistema ottico della videocamera C.S.
5
Coperchio per il prelievo dei segmenti
10
Disco diffusore
9 Manutenzione Istruzioni per l’uso SIPLACE 80 S/F/G
9.5 Testa a revolver con versione di segmenti II (nuova sede delle pipette) Edizione 07/97 Versione software dalla SR.010.xx
9 - 48
Fig. 9.5.3 Piastra di commutazione asse piccolo e piastra della testa di controllo: allentare i collegamenti a spina
●
Sfilate entrambi i collegamenti a spina dei cavi a banda piatta nella parte anteriore della testa di montaggio
(vedi Fig. 9.5.3).
●
Smontate il rivestimento luce della testa di montaggio: allentate le 2 viti ad esagono cavo M3 e sollevate il
rivestimento verso l'alto.
●
Tenete pronto il "Telaio di montaggio per involucro".
ATTENZIONE
O
Quando smonterete l'involucro fate particolare attenzione al sistema ottico della videocamera C.S. e CO!
Non andate a sbattere da nessuna parte!
●
Smontate l'"Involucro completo di stella" (= senza segmenti) dalla "Piastra portante completa":
●
Allentate le 3 viti ad esagono cavo M4 (vedi Fig. 9.5.2) e sfilate attentamente l'involucro con entrambe le
mani dalle spine di centraggio della piastra portante.
●
Inserite l'involucro con i fori di inserzione (la stella è rivolta verso l’alto!) nelle spine di centraggio del
"Telaio di montaggio per involucro".
●
Ora eseguite le operazioni di manutenzione nella stella, cacciavite 1 e 2, nella stazione di centraggio mec-
canica e nelle stazioni di rotazione dp1 e dp2.
Istruzioni per l’uso SIPLACE 80 S/F/G 9 Manutenzione
Edizione 07/97 Versione software dalla SR.010.xx 9.5 Testa a revolver con versione di segmenti II (nuova sede delle pipette)
9 - 49

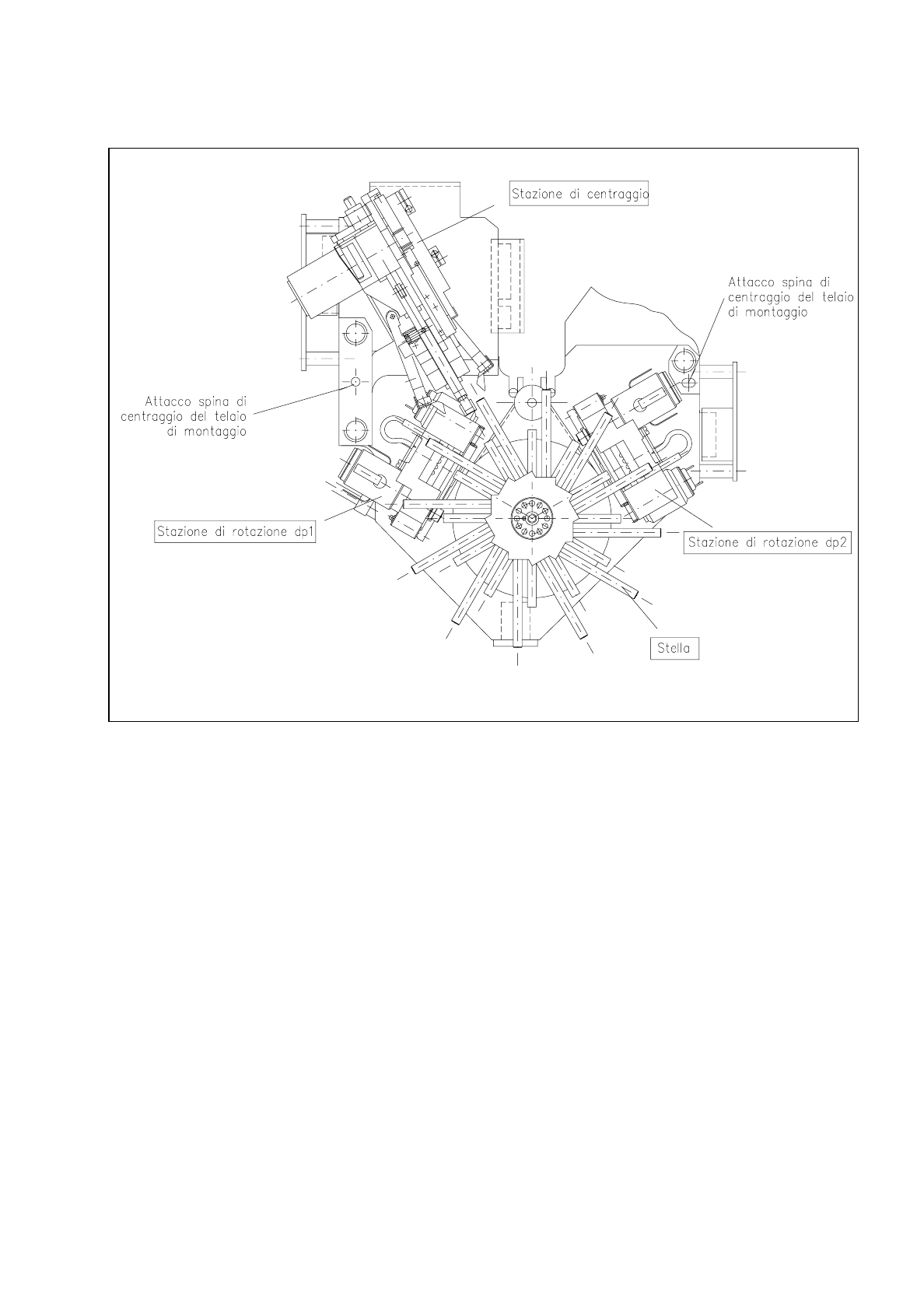

Fig. 9.5.4 Disposizione: sottogruppi in cui effettuare la manutenzione nell'"Involucro completo di stella"
9.5.3.2 Montaggio dell'involucro completo di stella
●
Dopo avere completato tutte le operazioni di manutenzione estraete l'"Involucro completo di stella" dal
telaio di montaggio ed inserite l'involucro sulle spine di centraggio della "Piastra portante completa".
●
Fissate l'involucro (3 viti ad esagono cavo M4) e controllate che le viti siano ben fissate.
●
Ripristinate tutti i collegamenti elettrici a spina (vedi Fig. 9.5.3).
●
Controllate che i collegamenti a spina siano ben fissati e la giusta conduzione del cavo. Reinstallate i col-
legamenti del cavo, come rappresentato nella Fig. 9.5.2.
●
Per il montaggio dei segmenti avrete bisogno del programma test SIPLACE, dato che prima del montaggio
è necessaria l'inizializzazione (= inizializzazione senza segmenti). Quindi continuate a lavorare a
SIPLACE 80 S solamente dopo avere effettuato la manutenzione di entrambe le teste di montaggio con la
Sezione "Operazioni conclusive".
