9 Manutenzione Istruzioni per l’uso SIPLACE 80 S/F/G 9.5 Testa a revolver con versione di segmenti II (nuova sede delle pipette) E dizione 07/97 Versione software dalla SR.010.xx 9 - 62 9.5.10.2 Montaggio dei segmenti Il…
Istruzioni per l’uso SIPLACE 80 S/F/G 9 Manutenzione
Edizione 07/97 Versione software dalla SR.010.xx 9.5 Testa a revolver con versione di segmenti II (nuova sede delle pipette)
9 - 61
●
Subito dopo il prelievo depositate ogni segmento con cautela nel contenitore per il deposito dei segmenti,
oppure durante le operazioni di manutenzione su una base di materiale espanso.
●
Utilizzate "Passo stella" fino a che avrete prelevato tutti i segmenti in questo modo.
Fig. 9.5.12 Smontare/montare segmenti con pistone di tenuta versione II con l'attrezzo di estrazione in stazione di stella 7
9 Manutenzione Istruzioni per l’uso SIPLACE 80 S/F/G
9.5 Testa a revolver con versione di segmenti II (nuova sede delle pipette) Edizione 07/97 Versione software dalla SR.010.xx
9 - 62
9.5.10.2 Montaggio dei segmenti
Il rivestimento della luce è completamente montato nell'involucro (2 viti ad esagono cavo M3, vedi Fig. 9.5.2)
ed il coperchio del rivestimento della luce è aperto per l'inserimento dei segmenti.
●
Selezionate in "Passo stella". Verrà visualizzato il N. di posizione della stella superiore nella stazione della
stella 7.
●
BasandoVi sulla figura seguente, controllate se nel segmento sono presenti tutte le premesse per il mon-
taggio.
In tal modo eviterete guasti nell'ulteriore procedere.
INDICAZIONE
Fate particolare attenzione alla posizione della fessura dell'albero dell'eccentrico: deve essere assoluta-
mente orizzontale! Una posizione della fessura errata porterà al messaggio di errore fatale, dato che la
stella non può andare avanti di un passo.
L'assegnazione del N. dei segmenti/misura delle pipette e N. di posizione della stella deve essere ripristi-
nata dopo il montaggio del segmento.
●
Prelevate il segmento giusto (assegnazione annotata) attentamente con l'attrezzo giusto per il prelievo dei
segmenti (vedi Fig. 9.5.12). Tenete il segmento accostato al corpo base del segmento e non al disco incre-
mentale o menabrida (pulito!).
●
Inserite attentamente nella stella il segmento della stazione della stella 7 (vedi Fig. 9.5.12) e premete il pul-
sante nell'estremità superiore dell'attrezzo. Il segmento verrà in tal modo depositato.
●
Con "Passo stella" posizionate il punto di montaggio successivo nella stazione di prelievo.
●
Inserite il segmento successivo assegnato nella stella ecc..., fino ad avere inserito tutti i 12 segmenti.
●
Continuate il lavoro come segue. La testa di montaggio rimarrà nella posizione service.
●
A partire dal menu "Testa stella" selezionate --> "Test vuoto".
INDICAZIONE
Selezionando la funzione della testa "Test vuoto" verranno visualizzati sullo schermo la "Configurazione
pipette ATTUALE" sotto forma di tabella ed accanto ogni volta dopo "Return" i nuovi valori di vuoto deter-
minati in percentuale per ogni posizionamento di stella.
Istruzioni per l’uso SIPLACE 80 S/F/G 9 Manutenzione
Edizione 07/97 Versione software dalla SR.010.xx 9.5 Testa a revolver con versione di segmenti II (nuova sede delle pipette)
9 - 63

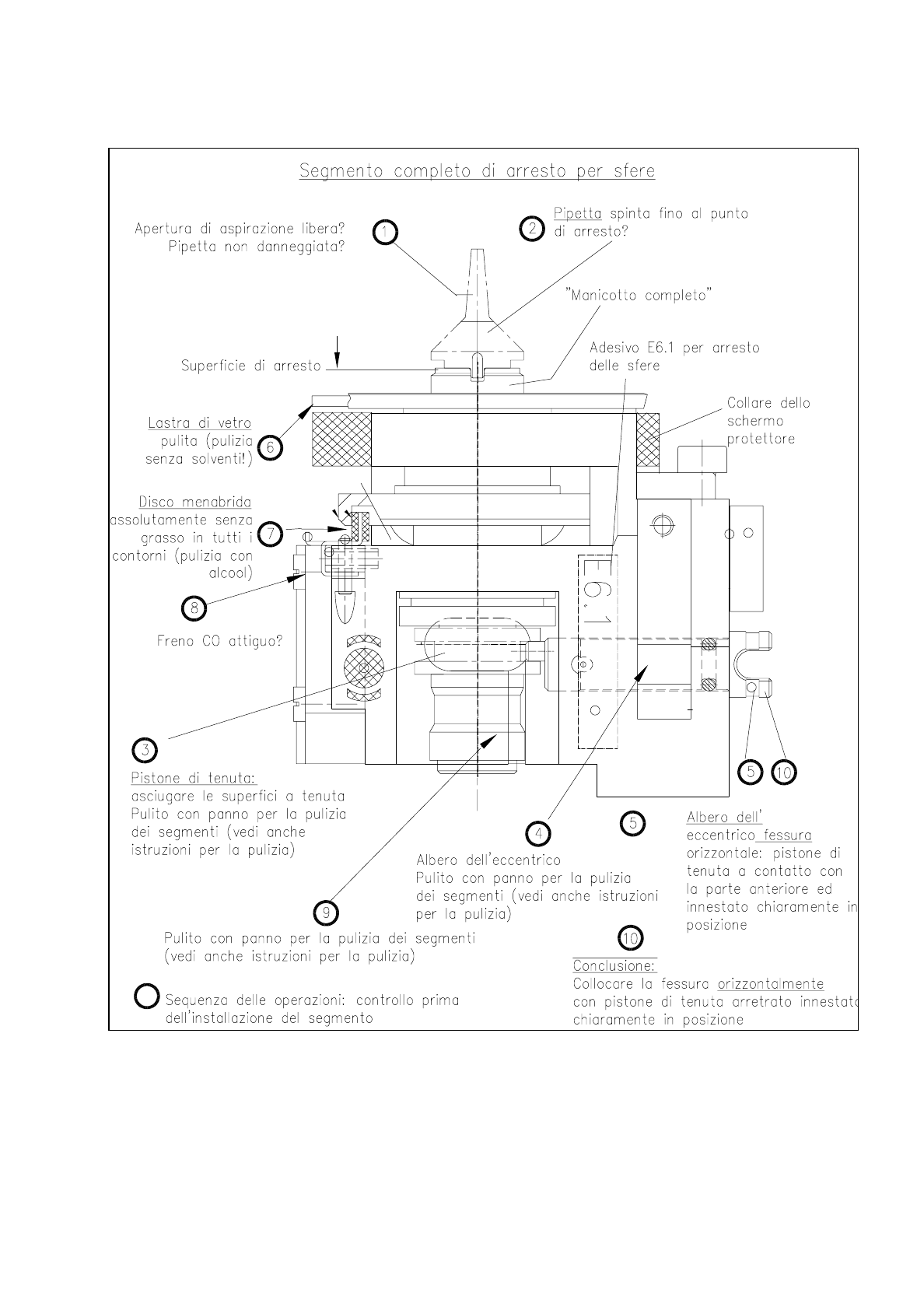

Fig. 9.5.13 Controllare il segmento prima dell'installazione (rappresentato : segmento con pistone di tenuta versione II)
●
Spostate di un passo con "Return" il segmento ogni volta successivo nella stazione di prelievo (stazione 7
della stella).
●
Stabilite a vista se è stata installata la misura delle pipette indicata sullo schermo.
