Istruzioni per l’uso SIPLACE 80 S/F/G 9 Manutenzione Edizione 07/97 Versione software dalla SR.010.xx 9.5 Testa a revolver con versione di segmenti I I (nuova sede delle pi pette) 9 - 65 Fig. 9.5.14 Montaggio/smontaggio …
9 Manutenzione Istruzioni per l’uso SIPLACE 80 S/F/G
9.5 Testa a revolver con versione di segmenti II (nuova sede delle pipette) Edizione 07/97 Versione software dalla SR.010.xx
9 - 64
●
Controllate i valori di vuoto determinati volta per volta.
I seguenti valori di vuoto per ogni posizione della stella verranno mostrati sullo schermo in percentuale:
Circuito di montaggio: 2 valori, pipetta su e giù
Circuito di scarto: 2 valori, pipetta su e giù
INDICAZIONE
Nel caso di misure di pipette uguali (vedi configurazione delle pipette indicata) dovranno essere raggiunti
valori di vuoto in % più o meno uguali. In caso contrario è stato eventualmente fatto un errore al momento
dell'installazione del pistone di tenuta (anello ad O installato?) oppure è stata installata ancora una misura
di pipette errata nelle posizioni della stella interessate (scambio di segmenti?).
●
Se necessario riaprite le cappe di protezione e mettete i segmenti scambiati nella posizione giusta della
stella e ripetete i via di controllo la procedura di cui sopra per tutte le 12 posizioni della stella.
●
Chiudete il coperchio del rivestimento della luce nella testa di montaggio. Attraverso il coperchio chiuso
eviterete riflessi di luce nel processo di visione CO.
●
Chiudete le cappe di protezione. Dopo che avrete premuto il tasto Start verrà effettuata automaticamente
l'inizializzazione.
●
Infine eseguite l'inizializzazione delle altezze: a partire dal menu funzioni singole "Testa stella" selezionate
la funzione "Misura offset pipette".
-
Durante la manutenzione conclusiva della testa 2: ritornate a „Funzioni singole“ e selezionate „Portale
2“ nel menu delle „Funzioni singole“. Con il cambio del portale verrà effettuata automaticamente l'ini-
zializzazione della testa (senza test vuoto e senza inizializzazione delle altezze).
-
Dopo avere concluso la manutenzione nelle teste 1 e 2: abbandonate il "Menu funzioni singole". Verrà
effettuata di nuovo l'inizializzazione della testa (senza test del vuoto e senza inizializzazione delle
altezze).
9.5.10.3 Controllo della pipetta e dell'anello ad O nella contropunta
●
Smontate i segmenti dalla stella, come viene descritto in ""Smontaggio dei segmenti"".
●
Controllate la pipetta (vedi Fig. 9.5.13), come segue:
●
L'apertura di aspirazione della pipetta è sporca o danneggiata?
Vectra C130 A partire dal n. di articolo Ceramica A partire dal n. di articolo
Tipo pipetta 611 00313996-05 Tipo pipetta 601 00319483-01
Tipo pipetta 614 00313997-05 Tipo pipetta 604 00319484-01
Tipo pipetta 615 00314000-06 Tipo pipetta 605 00319485-01
Tipo pipetta 617 00315267-03
Tipo pipetta 618 00313993-07
Vectra A700 (CEP) A partire dal n. di articolo
Tipo pipetta 619 00315359-04 Tipo pipetta 611 00318950-01
Tipo pipetta 623 00322495-03 Tipo pipetta 614 00318951-01
Tipo pipetta 624 00314001-06 Tipo pipetta 615 00318952-02
Tab. 9.5.2 Testa a revolver delle pipette
Istruzioni per l’uso SIPLACE 80 S/F/G 9 Manutenzione
Edizione 07/97 Versione software dalla SR.010.xx 9.5 Testa a revolver con versione di segmenti II (nuova sede delle pipette)
9 - 65

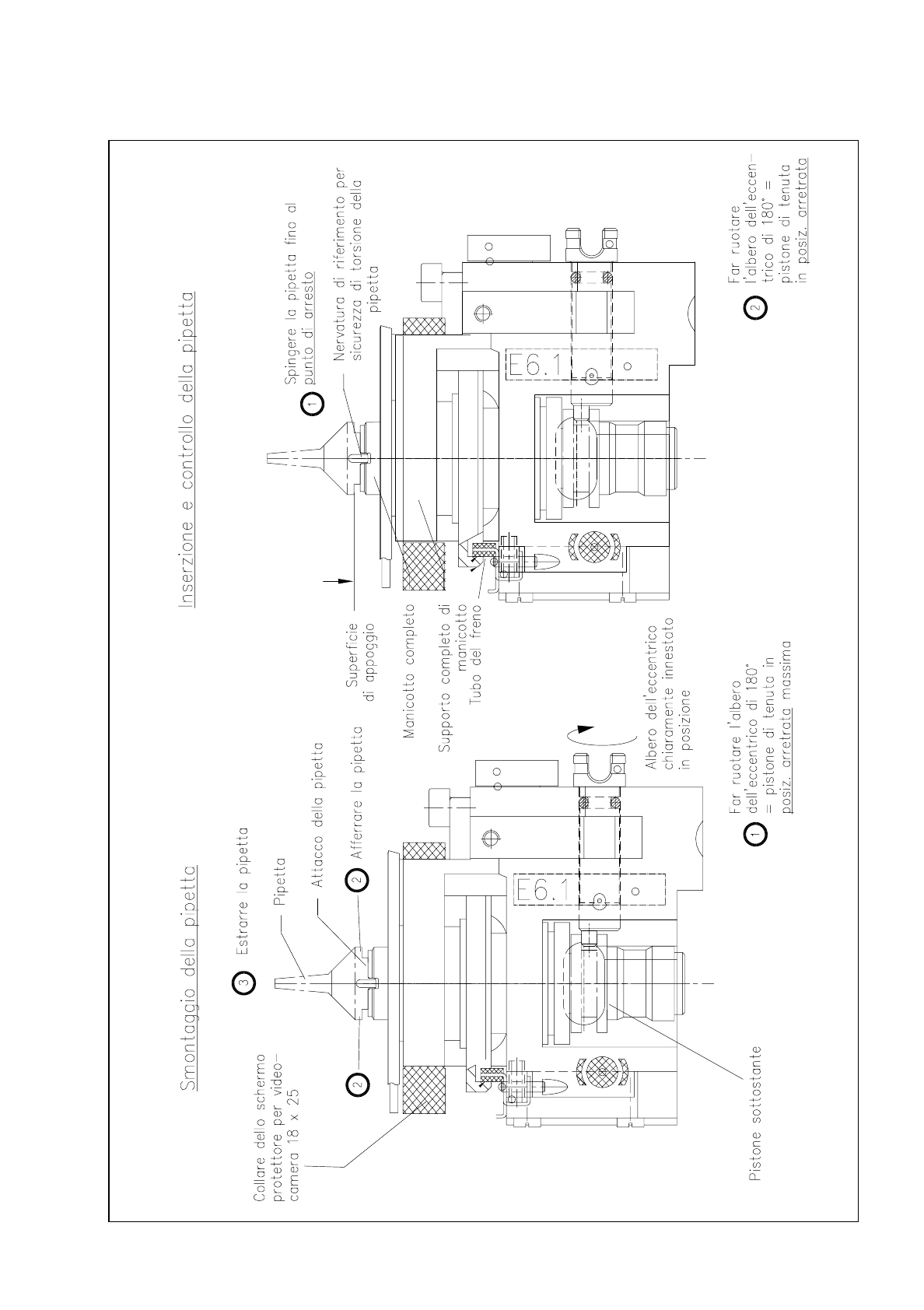

Fig. 9.5.14 Montaggio/smontaggio e controllo della nuova pipetta per segmento con contropunta e pistone di tenuta della versione II)
9 Manutenzione Istruzioni per l’uso SIPLACE 80 S/F/G
9.5 Testa a revolver con versione di segmenti II (nuova sede delle pipette) Edizione 07/97 Versione software dalla SR.010.xx
9 - 66
●
Smontate la pipetta nel modo descritto qui a seguito:
●
Tenete il segmento accostato al corpo base del segmento (attenzione alla lastra di vetro!) ed afferrate
la pipetta con le unghie dietro all'attacco. Estraete la pipetta sollevandola verticalmente.
●
Pulite la pipetta (di metallo) sporca con l'aiuto di una spazzola fine e con alcool ed asciugate la pipetta con
aria compressa.
INDICAZIONE :
Le pipette di plastica sporche devono essere sostituite!
●
Sostituite la pipetta danneggiata/usata con una pipetta dello stesso tipo, in modo che dopo l'installazione
dei segmenti sia ripristinata la "Configurazione pipette" ottimale.
●
Prima dell'installazione della pipetta controllate l'anello ad O della contropunta (vedi Fig. 9.5.15):
●
Pulite la scanalatura anulare e l'anello ad O con il panno per la pulizia dei segmenti. In caso di dan-
neggiamento dell'anello ad O utilizzate un nuovo anello ad O.
●
Pulite l'anello ad O con il panno per la pulizia dei segmenti ed inserite l'anello ad O nella scanalatura
anulare della contropunta.
INDICAZIONE
Se si impiega una testa a revolver dello scambiatore di pipette, per la manutenzione dell'anello ad O si
devono assolutamente osservare le seguenti precauzioni:
L'anello ad O con il numero di articolo 00310321-01 (colore bianco)
deve essere assolutamente
ingrassato.
L'anello ad O con il numero di articolo 00323226-01 (colore verde)
non deve essere
ingrassato.
●
Installate la pipetta nel modo descritto qui a seguito:
●
Inserite la pipetta verticalmente nel foro fino al punto di arresto.
●
Tenete accostata la contropunta al dado cilindrico con intagli radiali di plastica nella estremità inferiore
in modo tale che non si torca.
●
Fate ruotare la pipetta esercitando una leggera pressione finché le nervature di riferimento della
pipetta si inseriranno nella scanalatura (sinistra/destra) della contropunta.
●
Inserite le pipetta fino al punto di arresto (vedi Fig. 9.5.14).
●
Pulite il manicotto di scorrimento a tenuta con uno scovolino
●
Reinstallate i segmenti, come viene descritto nella Sezione "Installazione dei segmenti".
9.5.10.4 Pulizia e cura della bussola di scorrimento a tenuta/soffietto in silicone
Ricambi:
Soffietto in silicone a partire dal numero di articolo 00315248-01
Bussola di scorrimento a tenuta a partire dal numero di articolo 00315247-02
●
Dopo la manutenzione i segmenti saranno già stati prelevati dalla stella.
