9 Manutenzione Istruzioni per l’uso SIPLACE 80 S/F/G 9.6 Testa IC (SIPLACE 80 F) Edizione 07/97 Versione software dalla SR.010.xx 9 - 82 - Sequenza delle operazioni della Fig. 9.6.7 A Pulite con a lcool gl i anel li ad O…
Istruzioni per l’uso SIPLACE 80 S/F/G 9 Manutenzione
Edizione 07/97 Versione software dalla SR.010.xx 9.6 Testa IC (SIPLACE 80 F)
9 - 81
- Didascalia della Fig. 9.6.6
1 Veduta in direzione montaggio della testa di montaggio
2 Ugello del vuoto
3 Testa IC
4 Valvola (vuoto)
5 Pattino
6 Conduttura di alimentazione dell’aria compressa
- Sequenza delle operazioni della Fig. 9.6.6
A Spingete verso il basso l’anello di fissaggio vicino alla pinza di tensione ed estraete il tubo dell’aria com-
pressa.
B Allentate il collegamento a spina nella valvola magnetica.
C Allentate le due viti ad esagono cavo M3 per il fissaggio della valvola con pattino al produttore del vuoto.
D Sollevate verso l’alto la valvola magnetica insieme al pattino.
E Estraete verticalmente verso l’alto l’ugello del vuoto ed eseguitene la manutenzione (vedi sezione
9.6.5.2).
F Rimontate l’ugello del vuoto seguendo la sequenza contraria.
Fig. 9.6.7 Manutenzione dell’ugello del vuoto e degli anelli ad O
- Didascalia della Fig. 9.6.7
1 Manutenzione dell’ „ugello del vuoto completo“
2 „Ugello del vuoto completo“ smontato
9 Manutenzione Istruzioni per l’uso SIPLACE 80 S/F/G
9.6 Testa IC (SIPLACE 80 F) Edizione 07/97 Versione software dalla SR.010.xx
9 - 82
- Sequenza delle operazioni della Fig. 9.6.7
A Pulite con alcool gli anelli ad O ed ingrassateli leggermente con Unisilkon L250L.
B Pulite il diametro interno ed esterno del tubo di gomma.
C Pulite la scanalatura anulare.
D Pulite l’ugello di Venturi.
●
Rimontate il produttore del vuoto nella sequenza contraria.
●
Aprite l’aria compressa con il rubinetto di chiusura dell’unità ad aria compressa e riaccendete il dispositivo
automatico.
●
Controllate la pressione di esercizio (vedi la Fig. 9.3.5 o Fig. 9.3.6) e montate il rivestimento nello statore
della macchina.
9.6.6 Manutenzione delle pipette
Eseguite la manutenzione delle pipette alla fine della manutenzione della testa di accettazione.
9.6.6.1 Lavori di preparazione
INDICAZIONE
Troverete i numeri degli articoli delle pipette e delle membrane nella sezione 9.6.7, a pagina 9 - 87.
Strumenti di lavoro: attrezzo per l’estrazione delle pipette, a partire dal numero di art. 00311448-01
La pipetta attuale sarà già stata depositata nello scambiatore di pipette selezionando „Funzioni singole“
→
„Portale 1“
→
„Testa IC“
→
„Deposita pipetta“.
●
Annotate Vi i tipi di pipette ed i relativi numeri dei garage.
Quando reinserirete i tipi di pipette Vi servirà
questo assegnamento.
La Fig. 9.6.11 Vi mostra la determinazione dei numeri di garage.
●
Estraete tutte le pipette dallo scambiatore di pipette servendo Vi dell’attrezzo per l’estrazione delle pipette.
Procedete come Vi viene indicato dalla Fig. 9.6.8.

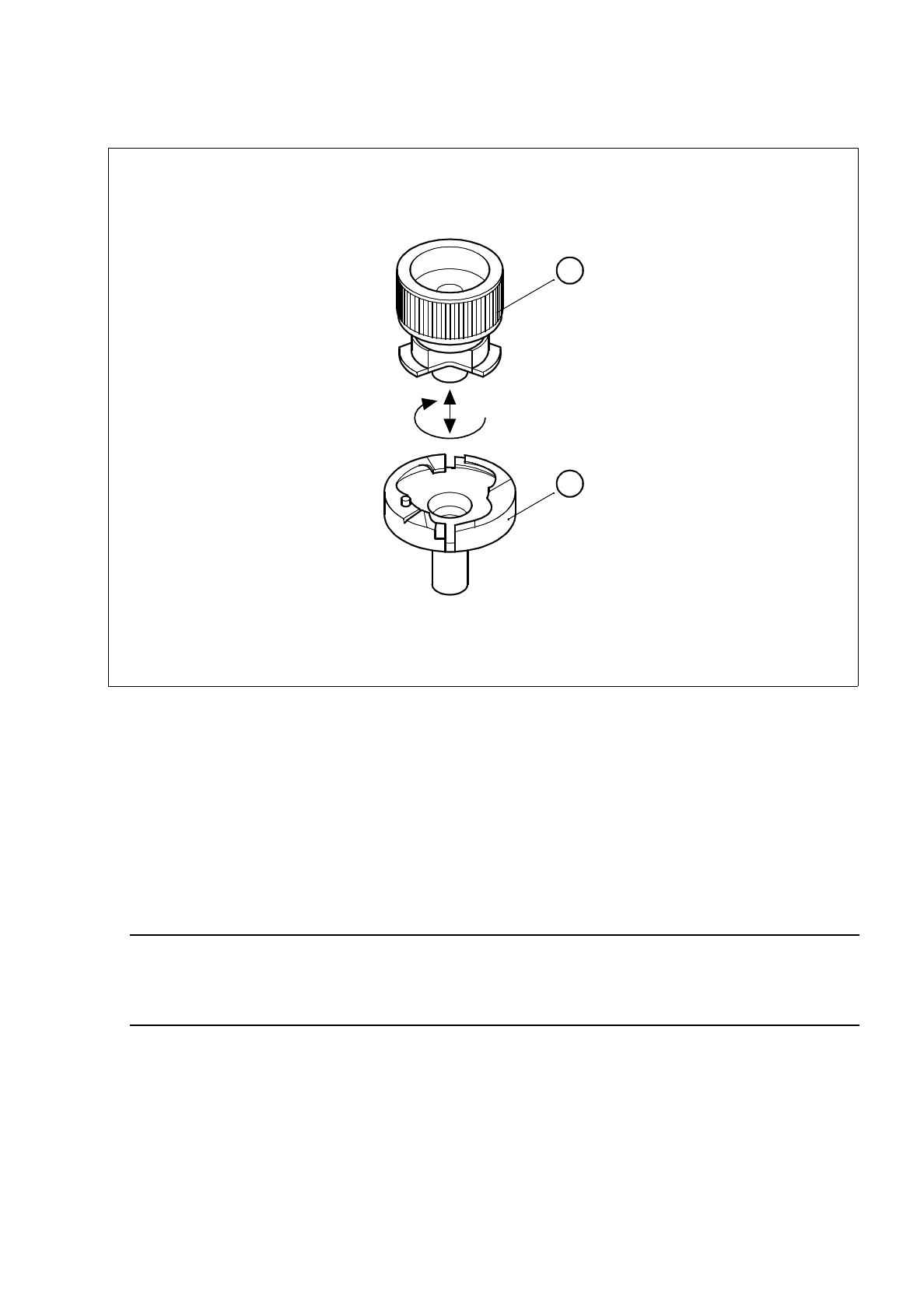

- Didascalia della Fig. 9.6.8
1 Attrezzo per l’estrazione di pipette
2 Pipetta nello scambiatore di pipette
3 Direzione di rotazione: bloccare la pipetta dopo l’inserimento nello scambiatore di pipette
- Sequenza delle operazioni della Fig. 9.6.8 - estrazione delle pipette
A Inserite l’attrezzo nella pipetta.
B Per sbloccare la pipetta nello scambiatore di pipette fate ruotare l’attrezzo in senso orario.
C Sollevate con l’attrezzo la pipetta sbloccata spingendola verso l’alto.
D Tenete ferma la pipetta ed estraete l’attrezzo facendolo ruotare in senso antiorario.
Istruzioni per l’uso SIPLACE 80 S/F/G 9 Manutenzione
Edizione 07/97 Versione software dalla SR.010.xx 9.6 Testa IC (SIPLACE 80 F)
9 - 83
Fig. 9.6.8 Estrarre la pipetta dallo scambiatore di pipette con l'attrezzo per l'estrazione
9.6.6.2 Controllo e manutenzione delle pipette
●
Eseguite la manutenzione delle pipette come viene rappresentato nella Figura 9.6.9.
●
Controllate le pipette e le membrane e sostituite le membrane danneggiate.
Per la sequenza delle operazioni per la sostituzione delle membrane, siete pregati di consultare la Fig.
9.6.10. Troverete i numeri degli articoli delle membrane nella Tab. 9.6.1 a pagina 87. Per la manutenzione
delle membrane avrete bisogno di talco (vedi la Tab. 9.2.10 a pagina 14).
INDICAZIONE
Lo sfregamento con talco impedisce che i componenti rimangano attaccati alla membrana dopo essere
stati depositati sul circuito scheda. La membrana non deve entrare in contatto con spirito oppure alcool!
●
Controllate le superfici di aspirazione delle pipette senza membrana: in caso di danneggiamento utiliz-
zate le relative pipette nuove. Troverete i numeri degli articoli delle pipette nella Tab. 9.6.1 a pagina 87.
1
2
