9 Manutenzione Istruzioni per l’uso SIPLACE 80 S/F/G 9.7 Scambiatore automatico di vassoi E dizione 07/97 Versione software dalla SR.010.xx 9 - 90 9.7.2 Manutenzione dello scambiatore automatico di vassoi La manuten zion…
Istruzioni per l’uso SIPLACE 80 S/F/G 9 Manutenzione
Edizione 07/97 Versione software dalla SR.010.xx 9.7 Scambiatore automatico di vassoi
9 - 89
9.7 Scambiatore automatico di vassoi
Potrete osservare la disposizione dello scambiatore automatico di vassoi nel dispositivo automatico
SIPLACE 80F
nella Fig. 9.1.2, a pagina 9 - 4.
9.7.1 Pulizia dei filtri dell’aria dell’innesto elettronico
●
Pulite con l’aspirapolvere il filtro dell’aria LZ60 nella parte inferiore della carcassa dell’innesto elettronico.

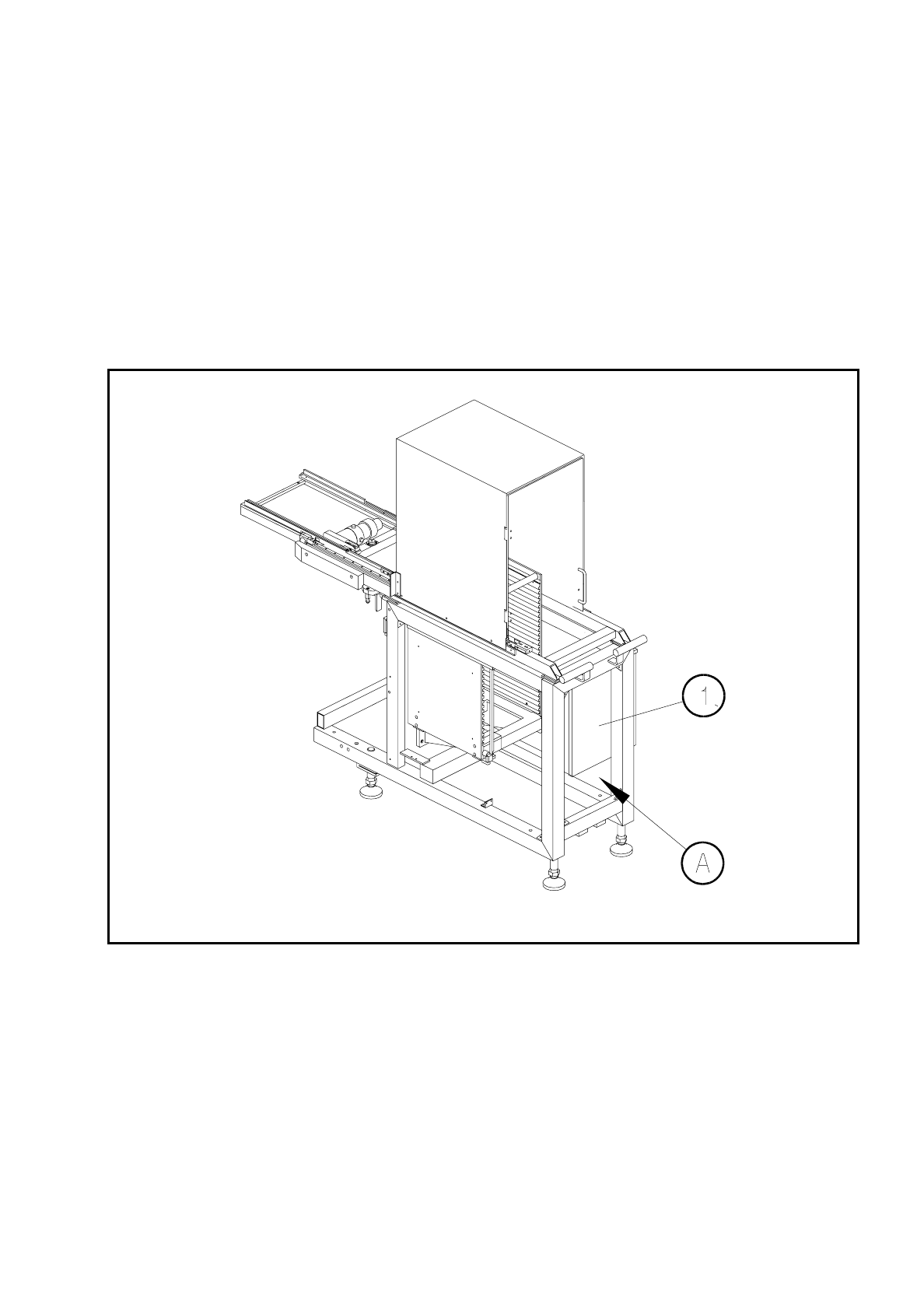

Fig. 9.7.1 Filtro dell’aria nell’innesto elettronico del SAV
- Didascalia della Fig. 9.7.1
1 Innesto elettronico
A Pulizia con aspirapolvere del filtro dell’aria
9 Manutenzione Istruzioni per l’uso SIPLACE 80 S/F/G
9.7 Scambiatore automatico di vassoi Edizione 07/97 Versione software dalla SR.010.xx
9 - 90
9.7.2 Manutenzione dello scambiatore automatico di vassoi
La manutenzione dello scambiatore automatico di vassoi deve essere effettuata insieme ad ogni secondo o
quarto intervallo del dispositivo di taglio per cinghia vuota e deve quindi essere smontato dal dispositivo auto-
matico.
INDICAZIONE
Eseguite la manutenzione sempre solo dopo avere svuotato lo scambiatore automatico di vassoi, ossia prima
della modifica dell’allestimento dello SAV. Durante il montaggio e lo smontaggio dello scambiatore automatico
di vassoi, generalmente non devono trovarsi componenti nei caricatori, dato che potrebbero facilmente
cadere e causare guasti nel processo di montaggio. Se tuttavia i caricatori non sono ancora stati svuotati
prima della manutenzione dello scambiatore automatico di vassoi, prima di estrarre ogni supporto di carica-
tore segnate sul supporto del caricatore il numero di traccia inciso nel sollevatore con un pennarello resistente
all’acqua.
Avrete bisogno di questa disposizione successivamente, quando reinserirete i supporti dei caricatori. Ora
mettete da parte il supporto del caricatore insieme al caricatore. Fate attenzione a non modificare la posizione
di rotazione dei caricatori nel supporto del caricatore!

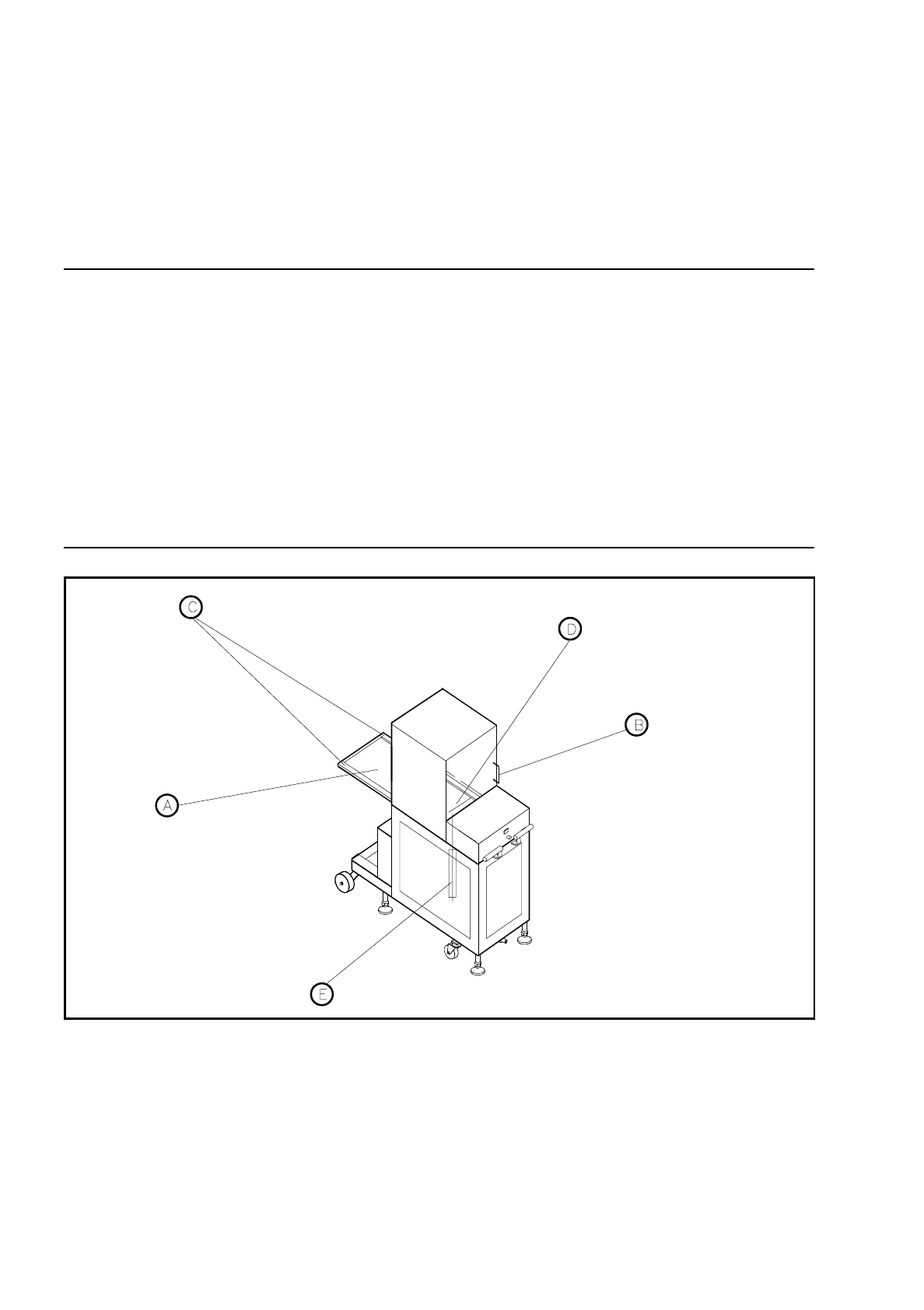

Fig. 9.7.2 Manutenzione dello scambiatore automatico di vassoi
- Sequenza delle operazioni nella Fig. 9.7.2
A Portate il sollevatore in posizione „Riempi“
B Aprite la cappa di protezione
C Eseguite la manutenzione delle guide
D Accesso all’ingrassatore
E Eseguite la manutenzione dell’asse di sollevamento z.
Istruzioni per l’uso SIPLACE 80 S/F/G 9 Manutenzione
Edizione 07/97 Versione software dalla SR.010.xx 9.7 Scambiatore automatico di vassoi
9 - 91
9.7.3 Operazioni preparatorie
●
Se i caricatori non sono ancora vuoti, spostate il lift fino alla posizione di riempimento. Aprite i portelli di
protezione dello scambiatore automatico di vassoi ed estraete dal lift il supporto caricatore. Fate atten-
zione all’indicazione all’inizio della sezione 9.7. Chiudete i portelli di protezione.
●
Spingete un supporto caricatore tra le posizioni 10 e 26 nell’accumulatore dei caricatori e portate il sup-
porto caricatore nel dispositivo automatico. Il SAV sposterà il lift fino alla metà circa della posizione. In tal
modo potrete raggiungere gli ingrassatori dell’asse di sollevamento.
●
Spegnete il dispositivo automatico con l’interruttore principale. Staccate i collegamenti a spina dello scam-
biatore automatico di vassoi nella parte sinistra dello statore della macchina (spina dell’interfaccia e spina
dell’allacciamento di corrente).
●
Sollevate il SAV con il dispositivo di sollevamento ed estraetelo dal dispositivo automatico.
9.7.4 Manutenzione delle guide
●
Aprite i portelli di protezione dello scambiatore automatico di vassoi.
●
Pulite con un panno leggermente inumidito di alcool entrambe le guide del trasporto del caricatore (vedi
Fig. 9.7.2) per tutta la loro superficie e lunghezza.
●
Versate su un panno pulito un poco di olio per orologeria da tasca e sfregate leggermente con esso le
superfici pulite.
●
Per poter raggiungere tutti i punti delle guide, spostate a mano la piastra di accettazione del supporto del
caricatore (vedi Fig. 9.7.3).
●
Chiudete la cappa di protezione ed eseguite le operazioni descritte nella sezione 9.7.6, a pagina 9 - 93.
9.7.5 Eseguite la manutenzione della vite a circolazione di sfere
e delle guide lineari dell’asse di sollevamento z.
Il lift si trova a metà altezza.
●
Con una chiave per viti ad esagono cavo della misura 2,5 allentate il fissaggio della lamiera laterale sini-
stra dello scambiatore automatico di vassoi ed estraete la lamiera.
●
Ingrassate la vite a circolazione di sfere e le guide lineari dell’ingrassatore con Urethyn E/M2 dell’ingrassa-
tore a siringa (vedi Fig. 9.7.3).
●
Con un panno leggermente bagnato di alcool pulite le incrostazioni di sporco più grandi alle estremità di
entrambe le guide verticali.
●
Rifissate la lamiera laterale sinistra nello scambiatore automatico di vassoi.
