17 Sommario delle pipette Istruzioni per l’uso SIPLACE 80 S/F/G
Edizione 07/97 Versione software dalla SR.010.xx
17 - 2
Istruzioni per l’uso SIPLACE 80 S/F/G 17 Sommario delle pipette
Edizione 07/97 Versione software dalla SR.010.xx 17.1 Diagrammi dei contorni della pipetta
17 - 3
17.1 Diagrammi dei contorni della pipetta
Nella seguente sezione verranno descritti gli attuali diagrammi dei contorni delle pipette SIPLACE. Con l´aiuto
di questi diagrammi potrete controllare se una determinata pipetta è adatta ad eseguire la rispettiva opera-
zione di montaggio.
Con i diagrammi dei contorni delle pipette avrete la possibilità di controllare la differenza delle altezze dei
componenti e l´ombra di montaggio di ogni operazione di montaggio. In questo modo potrete calcolare p.es.
quanto potrete accostare un componente ad una presa per poterlo montare senza difficoltà.
17.1.1 Definizioni
17.1.1.1 Parametri necessari
In un diagramma dei contorni della pipetta sono rappresentati i seguenti parametri (vedi Fig. 17.1.1 "Raffigu-
razione generale della pipetta").

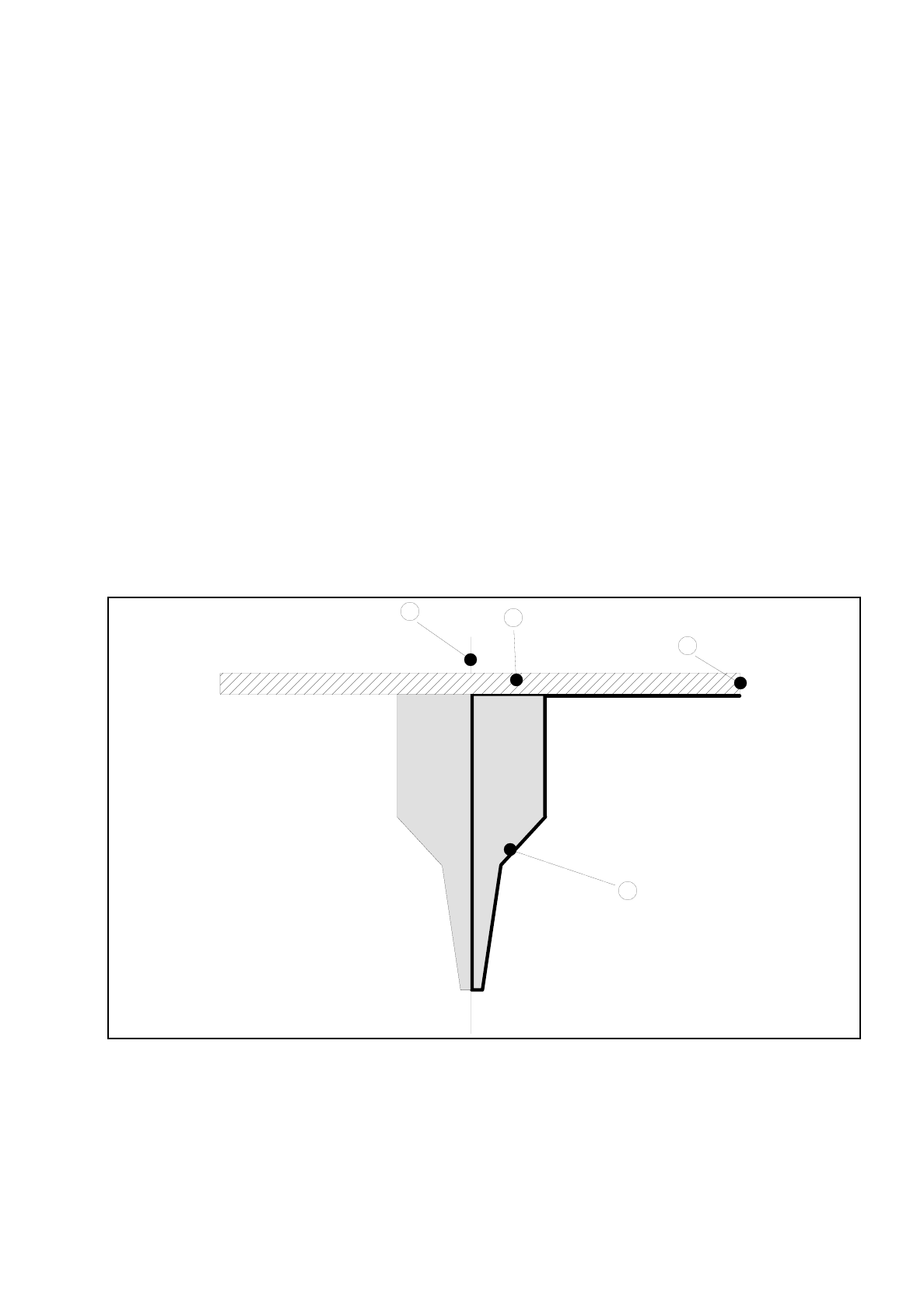

Fig. 17.1.1 Raffigurazione generale della pipetta
- Didascalia della Fig. 17.1.1
1
Centro della pipetta
2
Disco codificatore
3
Margine esterno del disco codificatore
4
Contorni della pipetta 6xx
3
1
2
4
17 Sommario delle pipette Istruzioni per l’uso SIPLACE 80 S/F/G
17.1 Diagrammi dei contorni della pipetta Edizione 07/97 Versione software dalla SR.010.xx
17 - 4
17.1.1.2 Lato lungo e lato sottile delle pipette
Per ogni tipo di pipetta (p.es. 7xx) esistono due diagrammi dei contorni della pipetta. Una diagramma è per il
lato lungo e l´altro è per il lato sottile delle pipette. La Fig. 17.1.2 "Vista dall´alto della pipetta" Vi mostra una
rappresentazione del rispettivo lato delle pipette.

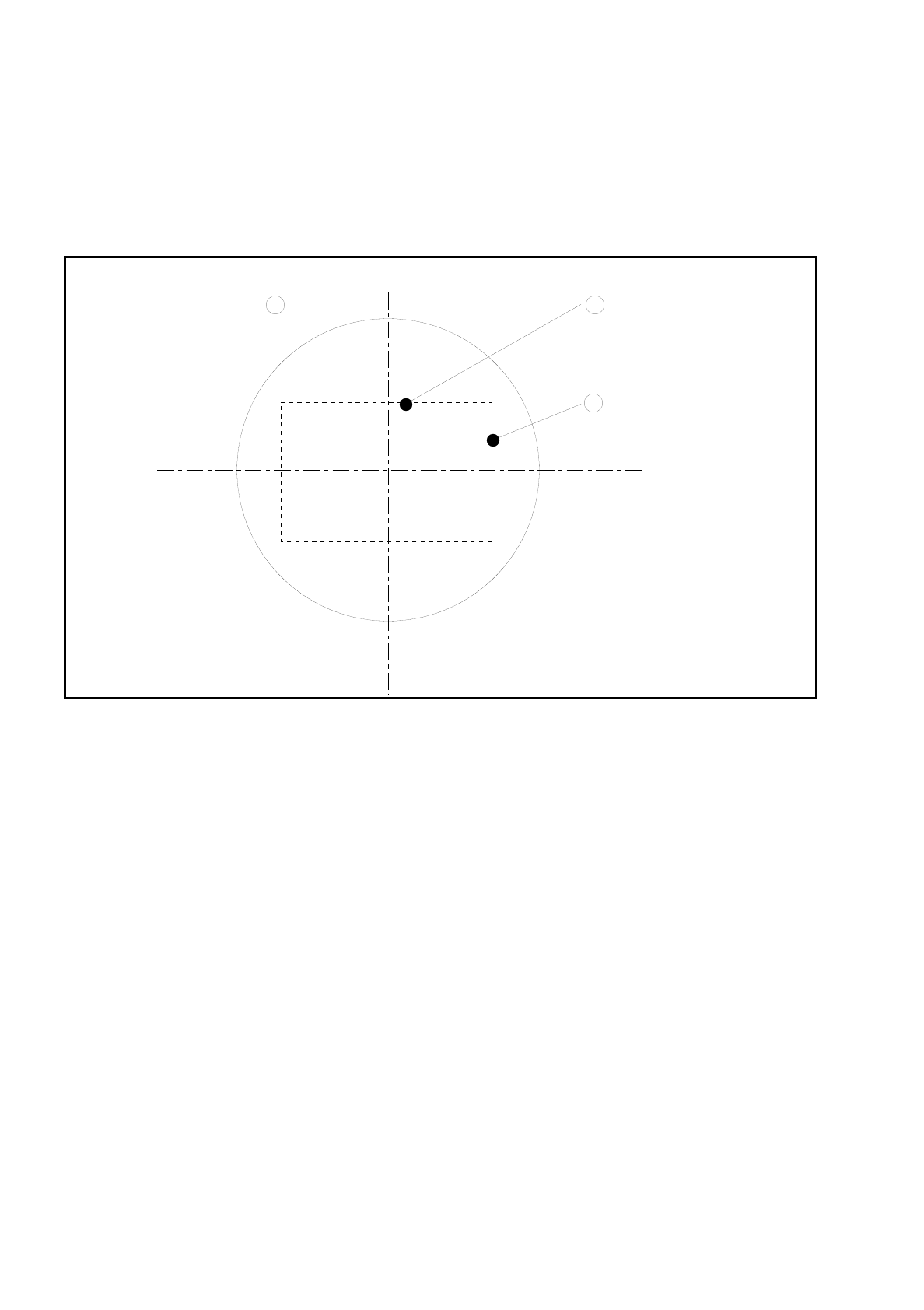

Fig. 17.1.2 Vista dall´alto della pipetta
- Didascalia della Fig. 17.1.2
1 Vista dall´alto della pipetta 2 Lato lungo della pipetta
3 Lato sottile della pipetta
2
3
1
