4-9 4 3.3 清洁用排气电磁阀的更换 1 切断贴片机的电源与供气。 1. 退出软件程序，关闭贴片机的电源。 2. 将贴片机左下盖板内的 [ 供气 / 排气 ] 开关向右 旋转，切断供气。 2 使贴装头部移到贴片机的正面侧。 打开贴片机的正面机盖，用移动把手将贴装头部移 到贴片机正面一侧。 3 从贴装头部拆卸电磁阀单元。 按照与本章前述 “3.2 电磁阀的更换” 中 Step3 〜 Step7 的相同方法拆出贴装头部的电磁阀单元。 …
4-8
4
7
拆出电磁阀。
用精密十字螺丝刀拆下电磁阀的 2 颗固定螺丝之
后，拆出电磁阀。
55410-L1-00
c
注意
注意不要使嵌在电磁阀内的密封垫圈脱落。
8
安装新的电磁阀。
用精密十字螺丝刀拧紧新电磁阀的 2 颗固定螺丝，
固定新的电磁阀。
55411-L1-00
c
注意
请勿忘记装上密封垫圈，安装时注意密封垫圈的正反并不要
被夹住。
9
按与上述相反的步骤安装电磁阀单元。
将空气软管与插头插回原位。
0
接通供气与电源。
1. 将贴片机左下盖板内的 [ 供气 / 排气 ] 开关向左
旋转，接通供气。
2 启动贴片机，并使贴片机返回原点。
q
确认动作。
按 [ 装置 ] -“Head”画面的 [ 吸气 ]、[ 排气 ] 按钮，
确认显示的值无异常。
拆出电磁阀
Step 7
电磁阀的固定螺丝
电磁阀
安装新的电磁阀
Step 8
新的电磁阀
4-9
4
3.3 清洁用排气电磁阀的更换
1
切断贴片机的电源与供气。
1. 退出软件程序，关闭贴片机的电源。
2. 将贴片机左下盖板内的 [ 供气 / 排气 ] 开关向右
旋转，切断供气。
2
使贴装头部移到贴片机的正面侧。
打开贴片机的正面机盖，用移动把手将贴装头部移
到贴片机正面一侧。
3
从贴装头部拆卸电磁阀单元。
按照与本章前述“3.2 电磁阀的更换”中 Step3
〜 Step7 的相同方法拆出贴装头部的电磁阀单元。
4
拆卸清洁用排气电磁阀。
用精密十字螺丝刀拧松清洁用排气电磁阀的 2 颗固
定螺丝，拆下清洁用排气电磁阀。
55420-L1-00
c
注意
注意不要使嵌在清洁用排气电磁阀内的密封垫圈脱落。
5
安装新的清洁用排气电磁阀。
用精密十字螺丝刀拧紧新的清洁用排气电磁阀的 2
颗固定螺丝，固定清洁用排气电磁阀。
55421-L1-00
c
注意
请勿忘记装上密封垫圈，安装时注意密封垫圈的正反并不要
被夹住。
6
按照与上述相反的步骤安装电磁阀单元。
将空气软管与插头插回原位。
7
接通供气与电源。
1. 将贴片机左下盖板内的 [ 供气 / 排气 ] 开关向左
旋转，接通供气。
2 启动贴片机，并使贴片机返回原点。
8
确认动作。
按照前述第 3 章“4.3 各贴装头的排气电磁阀与清
洁用排气电磁阀的检查”的方法使负压产生，确认
显示的值无异常。
拆卸清洁用排气电磁阀
Step 4
排气用插头 排气电磁阀
安装清洁用排气电磁阀
Step 5
精密十字螺丝刀
排气电磁阀
4-10
4

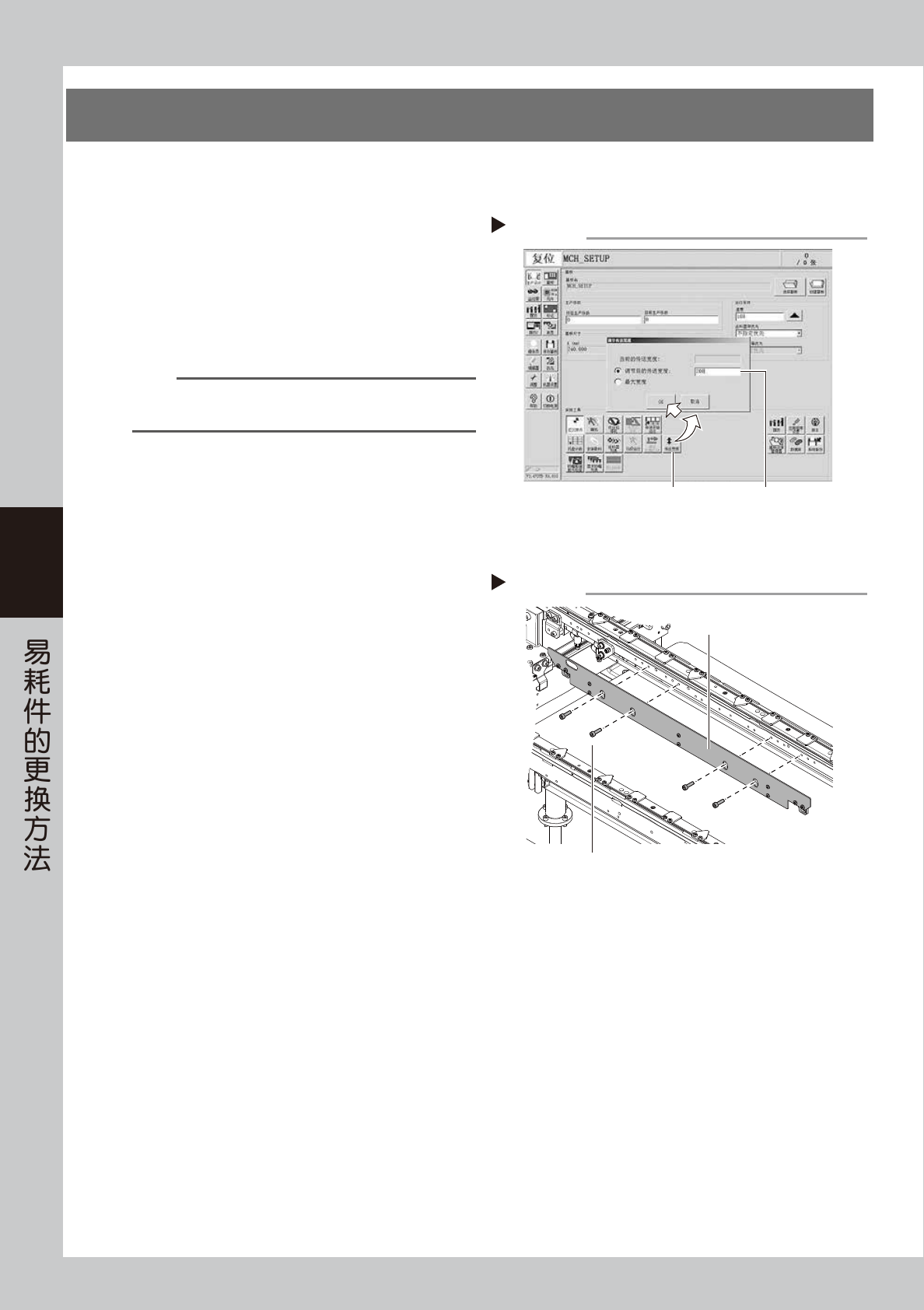

4.传送带的更换
在前述第 3 章“3.3.1传送带的点检与传送部的清洁”中，检查出传送带有明显松弛、脏污或起毛时，需要更换传送带。
下面，介绍更换传送带的方法。
1
将传送宽度调到便于更换传送带的宽度。
1. 按“生产设计”画面的 [ 传送宽度 ] 按钮，打
开调节传送宽度的画面。
2. 在“调节后的传送宽度”输入框里输入可伸入
内六角扳手进行操作的宽度 (200mm 左右 ) 之
后，按 [OK] 按钮。传送宽度变为指定的宽度。
56400-L1-00
参考
按 [ 装置 ] -“传送装置”画面的 [ 传送宽度 ] 按钮，也可以打
开调节传送宽度的画面。
2
e
进行作业前的准备。
1. 按紧急停机按钮之后，打开贴片机正面的机盖。
2. 使用一次性换料车的机型，为便于更换传送带，
需将料车从贴片机上拆下。
3. 将方巾垫在顶板上。
3
拆卸基板固定夹
。
用内六角扳手 (3) 拆下基板固定夹的 4 处固定螺栓
之后，取下基板固定夹。
55412-L1-00
Step 3
拆卸基本固定夹
基板固定夹
固定螺栓(4处)
调节传送宽度
Step 1
输入传送宽度[传送宽度]按钮
