3-1 1 3 2.2 FNC 吸嘴的清洁 2.2.1 FNC 吸嘴组件的拆卸 下面，介绍清洁 FNC 吸嘴的方法。 1 返回原点。 确认安全之后， 按生产设计画面的 [ 返回原点 ] 按钮。 2 使正中间的吸嘴朝着正下方。 FNC 贴装头上装有 3 种吸嘴，使正中间的吸嘴朝着 正下方。 按 [ 装置 ] - “Head” 选项卡画面的 [ 更换吸嘴 ] 按钮， 将 FNC 贴装头 (2、4、6、8 号贴装头 ) 的吸嘴类型 全部选择为…
3-10
3
2.每月
下面，介绍每月需进行的维护保养项目。
2.1 吸嘴孔的清洁
每月以及在日常点检中检出了吸嘴孔被堵塞时，需要对吸嘴孔进行清洁。
e
1
拆下吸嘴。
1. 按下紧急停机按钮，打开贴片机的正面机盖。
2. 从贴装头上拆卸吸嘴。
配备吸嘴交换站时，按 [ 装置 ] -“Head”画面
的 [ 吸嘴交换站开闭器 ] 按钮，使吸嘴交换站
的开闭器打开之后，取出吸嘴。
2
进行喷气。
用喷气工具从吸嘴两端吹除吸嘴孔内部的尘屑。
55307-L1-00
n
要点
若脏污严重，请继续进行下述 Step3、4 的步骤。
3
清洁吸嘴孔。
1. 将清洁吸嘴孔用钢丝穿过吸嘴孔。
2. 如右图所示，来回移动吸嘴清洁吸嘴孔。
55308-L1-00
4
进行喷气。
抽出清洁吸嘴孔用钢丝之后，按照 Step2 的方法，
用喷气工具对吸嘴孔进行喷气，吹除内部的尘屑。
55309-L1-00
5
将吸嘴装回或放回原位。
将吸嘴装回原贴装头或放回吸嘴交换站中。
n
要点
从吸嘴交换站 ( 选配 ) 中取出的吸嘴，请务必放回吸嘴交换站
中原来的位置。
喷气
Step 2
插入吸嘴前端喷气
喷气嘴(黑)
喷气工具
(选购件)
空气管(橙色)
与供气部连接
从吸嘴安装端喷气
清洁吸嘴孔
Step 3
专用把手
(选购件)
吸嘴 清洁吸嘴孔用钢丝
喷气
Step 4
吸嘴喷气工具(选购件)
3-11
3
2.2 FNC 吸嘴的清洁
2.2.1 FNC 吸嘴组件的拆卸
下面，介绍清洁 FNC 吸嘴的方法。
1
返回原点。
确认安全之后，按生产设计画面的 [ 返回原点 ] 按钮。
2
使正中间的吸嘴朝着正下方。
FNC 贴装头上装有 3 种吸嘴，使正中间的吸嘴朝着
正下方。
按 [ 装置 ] -“Head”选项卡画面的 [ 更换吸嘴 ] 按钮，
将 FNC 贴装头 (2、4、6、8 号贴装头 ) 的吸嘴类型
全部选择为“Type302F (312F、313F)”吸嘴。
n
要点
一般，FNC 贴装头上的 3 种吸嘴正中间的为 Type302F。
但，根据贴片机的规格不同，有可能正中间的吸嘴为其它吸
嘴类型。请在清洗之前确认贴片机的规格。
e
3
将贴装头移到贴片机正面一侧。
1. 按紧急停机按钮，将贴片机置于紧急停机状态。
2. 用移到把手将贴装头移到贴片机正面一侧。
4
滑动挡块。
1. 用内六角扳手 (1.5) 拧松固定挡块的螺栓。
55310-L1-00
2. 横向滑动挡块。
55311-L1-00
5
拔出 FNC 吸嘴组件的轴部。
边托着吸嘴，边将安装在伞齿轮上的轴与伞齿轮一
起水平拔出。
55312-L1-00
拧松挡块的固定螺栓
Step 4-1
内六角扳手(1.5)
挡块
滑动挡块
Step 4-2
滑动挡块
拔出轴部
Step 5
拔出伞齿轮和轴
3-12
3

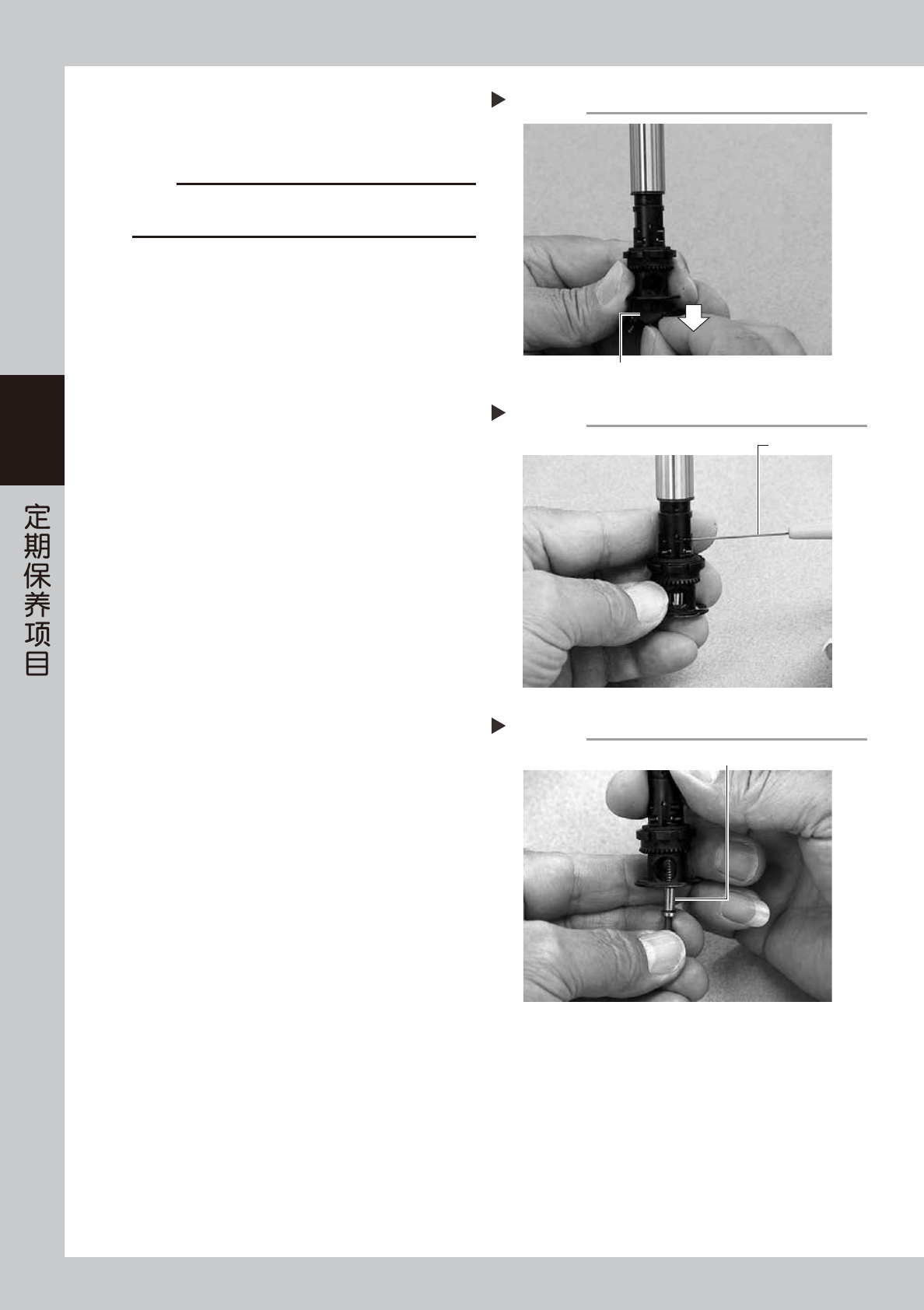

6
取出 FNC 吸嘴组件。
向下拉 FNC 吸嘴组件，从贴装头中取出。
55313-L1-00
c
注意
请将拆下的各 FNC 贴装头的吸嘴组件、伞齿轮、伞齿轮轴按
贴装头分别放置，不要与其它贴装头的零部件混在一起。
7
拆卸 FNC 定位针。
1. 用专用内六角扳手 (0.7) 拧松定位针凸轮的挡块
用固定螺丝 ( 直至凸轮下沉的位置 )。
55314-L1-00
2. 为了防止定位针掉落，边用手按着定位针边使
定位针凸轮沉入轴内，再取出定位针和弹簧。
55315-L1-00
拆卸FNC吸嘴组件
Step 6
FNC吸嘴组件
拧松固定螺丝
Step 7-1
专用内六角扳手
取出定位针和弹簧
Step 7-2
取出定位针和弹簧
