2.2.4 FNC 吸嘴组件的安装
完成 FNC 吸嘴组件与 FNC 定位针的清洁之后，将 FNC 吸嘴组件安装回贴装头。
1
将旋转架中央的标记朝向正面。
55331-L1-00
2
组装 FNC 吸嘴组件。
按弹簧、FNC 定位针、FNC 吸嘴组件的顺序，依次
插入旋转架内。此时，须将 FNC 吸嘴组件的切口朝
向正面，Type302F 吸嘴朝向正下方，将各零件向
上插入旋转架。
55332-L1-00
n
要点
插入 FNC 定位针时，请务必确认旋转架上部的凸轮处于向上
折叠的状态。
3
将伞齿轮与轴插入 FNC 吸嘴组件的孔中。
此时，须将旋转架的标记对准伞齿轮的标记。
55333-L1-00
c
注意
安装时，请勿错误组装从各 FNC 贴装头拆下的吸嘴组件、轴、
伞齿轮。若错误组装，会导致伞齿轮越转越沉或使吸附质量
下降。
将标记朝向正面
Step 1
此标记面向正面
Step 2
插入FNC吸嘴组件
将Type302F吸嘴朝向正下方插入 切口部
旋转架
插入伞齿轮和轴
Step 3
插入轴
对准此标记
3-19
3
4

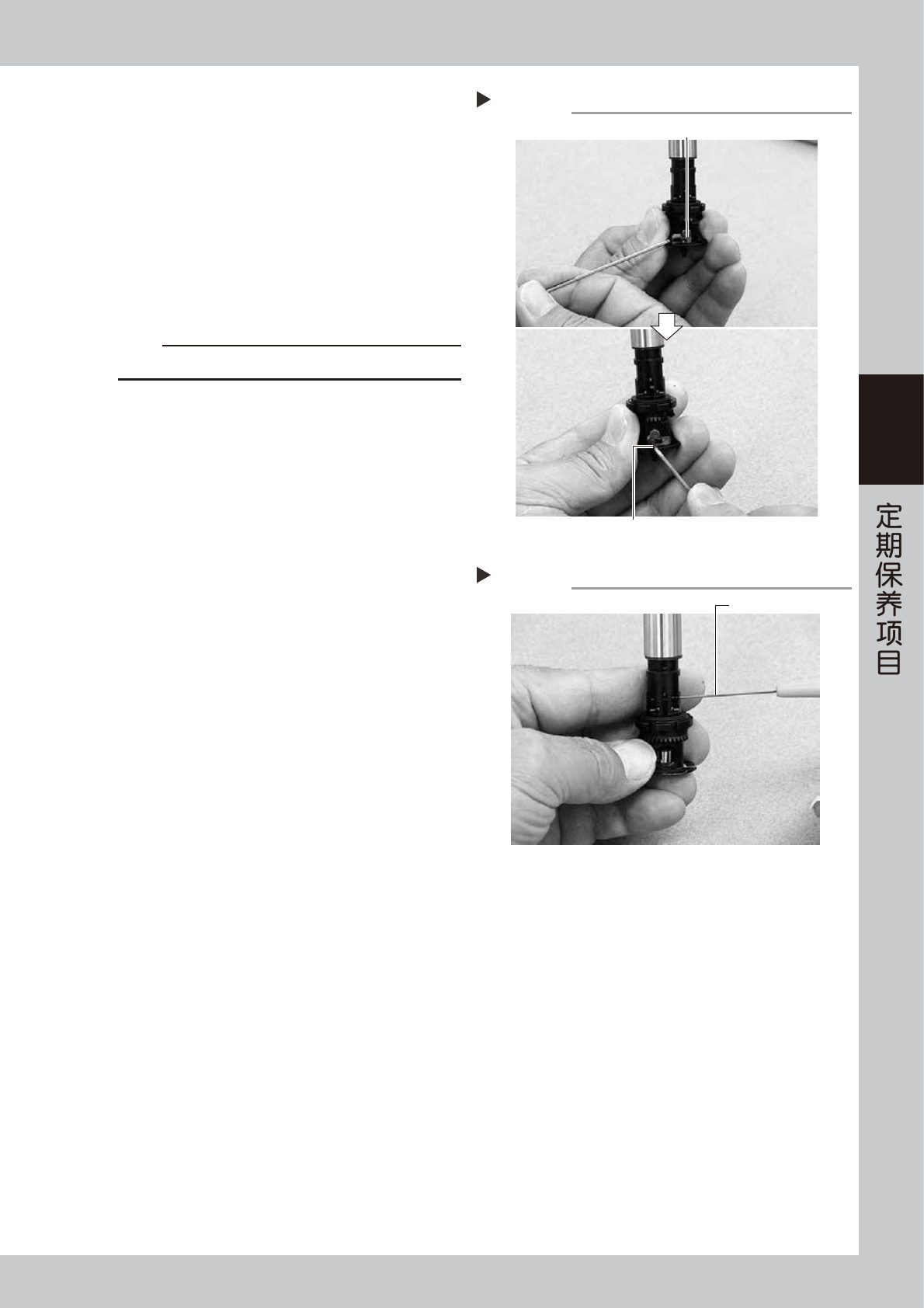

固定 FNC 吸嘴组件。
1. 转动旋转架，使伞齿轮面向反方向。
2. 将伞齿轮轴的切口面置于水平，对准轴的细槽，
插入挡块。用内六角扳手 (1.5) 拧紧固定螺栓，
固定挡块。
55334-L1-00
3. 转动花键轴，使伞齿轮面向正面。在拔出花键
轴的状态下，用专用内六角扳手 (0.7) 或市面上
销售的内六角扳手 (0.7) 拧紧定位针凸轮挡块用
的固定螺丝。
55335-L1-00
c
注意
定位针凸轮挡块用的固定螺丝，因尺寸太小，请勿拧得过紧。
固定FNC吸嘴组件
Step 4-2
将轴的切口面水平向下
用内六角扳手固定挡块
固定定位针凸轮挡块
Step 4-3
专用内六角扳手
3-20
3
5

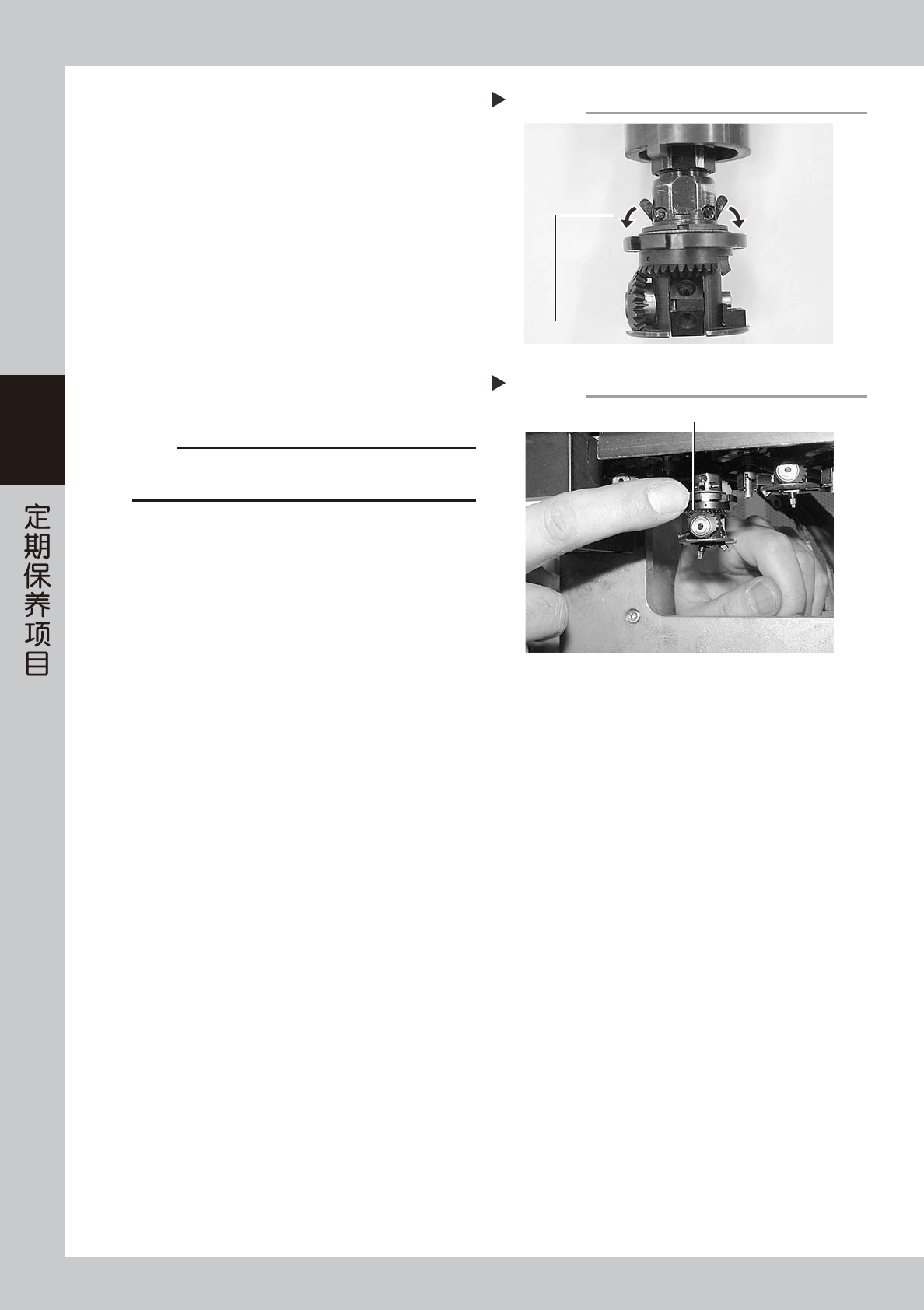

检查组装状况。
1. 组装 FNC 吸嘴组件之后，按 [ 装置 ] -“Head”
画面的 [ 移动轴 ] 按钮，降下已组装 FNC 吸嘴
组件的贴装头。
2. 用手指按下 FNC 定位针的凸轮。
按下此凸轮，其内部的 FNC 定位针的锁定状态
被解除，用手可以转动伞齿轮。
55336-L1-00
3. 在按下凸轮的状态下转动大伞齿轮，检查小伞
齿轮 (FNC 吸嘴组件 ) 是否与大伞齿轮顺畅连动
旋转。
55337-L1-00
6
确认吸嘴更换动作。
按 [ 装置 ] -“Head”画面的 [ 更换吸嘴 ] 按钮，更
换吸嘴，确认更换动作是否正常进行。
c
注意
选配有吸嘴交换站 ( 选配 ) 的贴片机，需解除紧急停机状态并
确认安全之后，再进行更换吸嘴的动作。
解除FNC定位针的锁定状态
Step 5-2
按下凸轮
确认伞齿轮
Step 5-3
转动大伞齿轮，确认动作是否正常
