3-22
3
3.2 个月
3.1 X、Y 轴的清洁与加油
下面，介绍 X、Y 轴的清洁与加油的方法。关于加油位置与加油方式，请参阅后述“第 5 章 加油位置一览”。
作业之前，请先准备润滑油枪与指定的润滑油 (NSL)。
c
注意
有关润滑油的使用，请参阅前述“安全须知”与第1章“2.2.2 加油工具、润滑油”中有关润滑油的使用注意事项。
c
注意
X、Y 轴的滚珠丝杆或导轨出现异响时，请与销售代理商或直接与 YAMAHA 联系。客户自行拆开清洁则不在保修范围内。
3.1.1 X、Y 轴滚珠丝杆的清洁与加油
1
e
进行作业前的准备。
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 使用一次性换料车的机型，为便于操作，需将
料车从贴片机上拆下。
2
拆卸防止润滑油飞溅用护盖。
拆卸 X 轴和 Y1、Y2 轴的防止润滑油飞溅用的护盖。
X轴
1. 用十字螺丝刀拆下护盖左侧的固定螺丝。
2. 用移动把手将贴装头部移到最左侧，用十字螺
丝刀拆下护盖右侧的固定螺丝。
3. 将护盖向右抽出。
55338-L1-00
参考
安装 X 轴滚珠丝杆的护盖时，按与上述相反的步骤安装。
Y1、Y2 轴
1. 用十字螺丝刀拆下护盖里侧的固定螺丝。
2. 用移动把手将贴装头移到最里侧，拆下护盖前
侧的固定螺丝。
3. 将护盖向前侧抽出。
55339-L1-00
参考
安装 Y 轴滚珠丝杆的护盖时，按与上述相反的步骤安装。

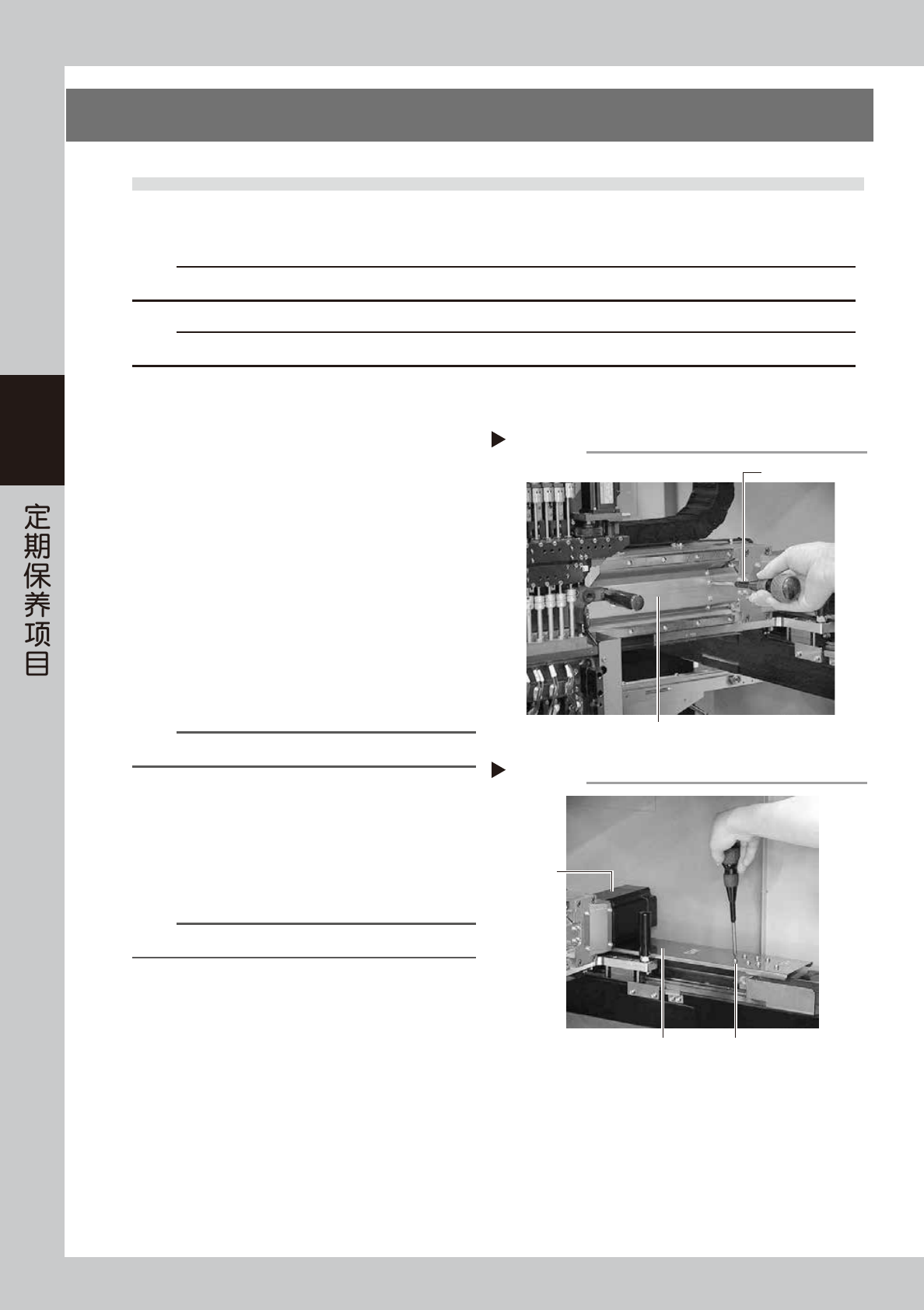

拆卸X轴滚珠丝杆的护盖
十字螺丝刀
Step 2
X轴滚珠丝杆的护盖
拆卸Y轴滚珠丝杆的护盖
Y轴滚珠丝杆的护盖
Step 2
Y轴滚珠丝杆
护盖的固定螺丝
Y轴电机
3-23
3
3
擦拭滚珠丝杆。
1. 用移动把手将贴装头部移到一端。
2. 用不起尘的无尘纸等擦去滚珠丝杆的脏污润滑
油与尘屑。
3. 再将贴装头移到另一端之后，擦拭滚珠丝杆的
另一端。(X 轴、Y 轴 )
55340-L1-00
n
要点
仔细擦拭包括螺旋槽在内的滚珠丝杆全杆，并确认没有尘屑
残留。
4
加润滑油。
X、Y 轴
用润滑油枪，将指定的润滑油 (NSL) 从润滑油注油
嘴注入。用移动把手使贴装头前后左右移动数次之
后，擦去多余的润滑油。
55341-L1-00
n
要点
X 轴滚珠丝杆使用弯折型枪嘴，Y 轴滚珠丝杆使用软管型枪嘴
加油。
5
将护盖装回原位。
按与拆卸时相反的步骤，安装滚珠丝杆的护盖。
清洁滚珠丝杆
Step 3
X轴滚珠丝杆
Y轴滚珠丝杆
给滚珠丝杆加油
Step 4
润滑油注油嘴
润滑油枪(软管型枪嘴)
润滑油枪(弯折型枪嘴)
X轴
Y轴
3-24
3
3.1.2 X、Y 轴导轨的清洁与加油
e
1
进行作业前的准备。
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 使用一次性换料车的机型，为便于操作，需将
料车从贴片机上拆下。
2
擦拭导轨。
1. 用移动把手将贴装头部移到一端之后，用无尘
纸 ( 无尘室用 ) 等擦拭导轨。
2. 再将贴装头移到另一端，用无尘纸等擦拭导轨
的另一端。(X 轴、Y 轴 )
55342-L1-00
n
要点
仔细擦拭包括移动导槽部在内的导轨全轨。
3
加润滑油。
X轴
在润滑油枪上装上弯折型枪嘴，将指定的润滑油
(NSL) 注入 X 轴导轨用润滑油注油嘴。
贴装头部背面侧的左右各有 2 个注油嘴 ( 上下导轨
位置，共 4 处 )。
Y1、Y2 轴
在润滑油枪上换上标准枪嘴，将指定的润滑油 (NSL)
注入 Y 轴导轨用润滑油注油嘴。
各 Y 轴导轨滑块的前后都有注油嘴 ( 共 4 处 )。
55343-L1-00
4
擦去多余的润滑油。
用移动把手前后左右移动贴装头数次之后，擦去多
余的润滑油。
擦拭导轨
Step 2
导轨 无尘纸
给导轨加油
Step 3
Y轴导轨润滑油枪(标准枪嘴)
润滑油枪(弯折型枪嘴)X轴导轨
润滑油注油嘴
