3-24 3 3.1.2 X、Y 轴导轨的清洁与加油 e 1 进行作业前的准备。 1. 按紧急停机按钮之后，打开贴片机的正面机盖。 2. 使用一次性换料车的机型，为便于操作，需将 料车从贴片机上拆下。 2 擦拭导轨。 1. 用移动把手将贴装头部移到一端之后，用无尘 纸 ( 无尘室用 ) 等擦拭导轨。 2. 再将贴装头移到另一端，用无尘纸等擦拭导轨 的另一端。(X 轴、Y 轴 ) 55342-L1-00 n 要点 仔细擦拭包括移动导槽部在…
3-23
3
3

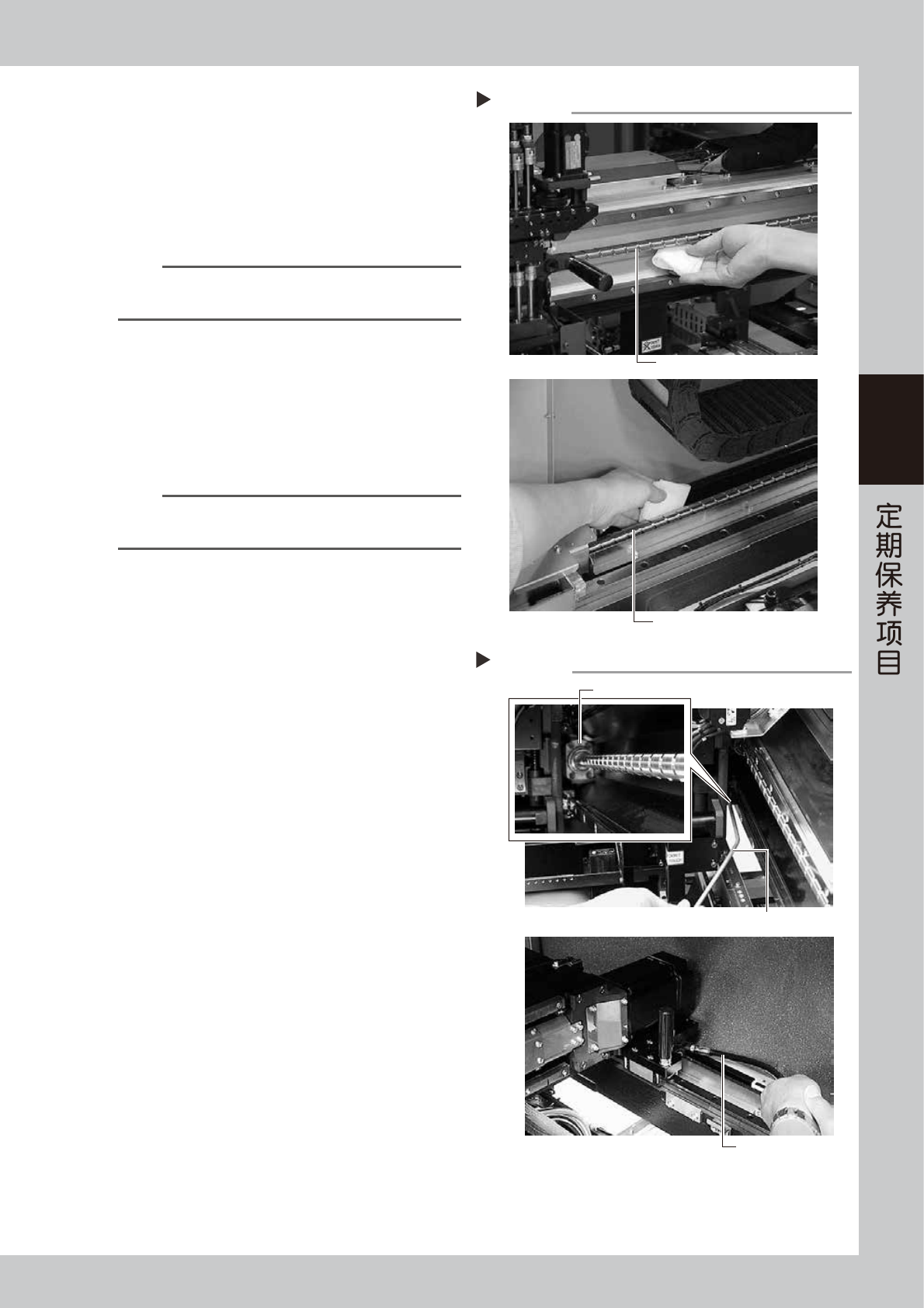

擦拭滚珠丝杆。
1. 用移动把手将贴装头部移到一端。
2. 用不起尘的无尘纸等擦去滚珠丝杆的脏污润滑
油与尘屑。
3. 再将贴装头移到另一端之后，擦拭滚珠丝杆的
另一端。(X 轴、Y 轴 )
55340-L1-00
n
要点
仔细擦拭包括螺旋槽在内的滚珠丝杆全杆，并确认没有尘屑
残留。
4
加润滑油。
X、Y 轴
用润滑油枪，将指定的润滑油 (NSL) 从润滑油注油
嘴注入。用移动把手使贴装头前后左右移动数次之
后，擦去多余的润滑油。
55341-L1-00
n
要点
X 轴滚珠丝杆使用弯折型枪嘴，Y 轴滚珠丝杆使用软管型枪嘴
加油。
5
将护盖装回原位。
按与拆卸时相反的步骤，安装滚珠丝杆的护盖。
清洁滚珠丝杆
Step 3
X轴滚珠丝杆
Y轴滚珠丝杆
给滚珠丝杆加油
Step 4
润滑油注油嘴
润滑油枪(软管型枪嘴)
润滑油枪(弯折型枪嘴)
X轴
Y轴
3-24
3

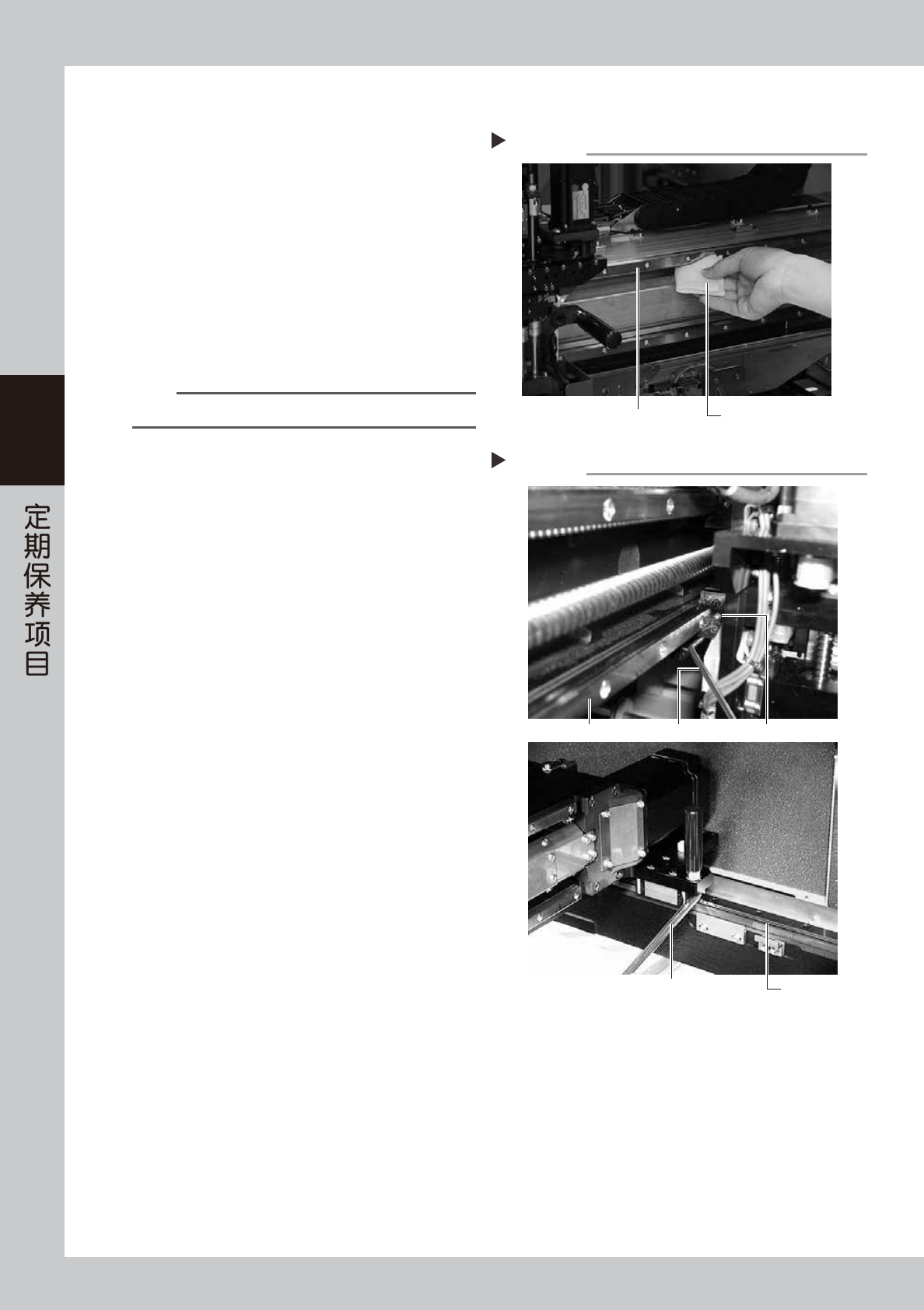

3.1.2 X、Y 轴导轨的清洁与加油
e
1
进行作业前的准备。
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 使用一次性换料车的机型，为便于操作，需将
料车从贴片机上拆下。
2
擦拭导轨。
1. 用移动把手将贴装头部移到一端之后，用无尘
纸 ( 无尘室用 ) 等擦拭导轨。
2. 再将贴装头移到另一端，用无尘纸等擦拭导轨
的另一端。(X 轴、Y 轴 )
55342-L1-00
n
要点
仔细擦拭包括移动导槽部在内的导轨全轨。
3
加润滑油。
X轴
在润滑油枪上装上弯折型枪嘴，将指定的润滑油
(NSL) 注入 X 轴导轨用润滑油注油嘴。
贴装头部背面侧的左右各有 2 个注油嘴 ( 上下导轨
位置，共 4 处 )。
Y1、Y2 轴
在润滑油枪上换上标准枪嘴，将指定的润滑油 (NSL)
注入 Y 轴导轨用润滑油注油嘴。
各 Y 轴导轨滑块的前后都有注油嘴 ( 共 4 处 )。
55343-L1-00
4
擦去多余的润滑油。
用移动把手前后左右移动贴装头数次之后，擦去多
余的润滑油。
擦拭导轨
Step 2
导轨 无尘纸
给导轨加油
Step 3
Y轴导轨润滑油枪(标准枪嘴)
润滑油枪(弯折型枪嘴)X轴导轨
润滑油注油嘴
3-25
3

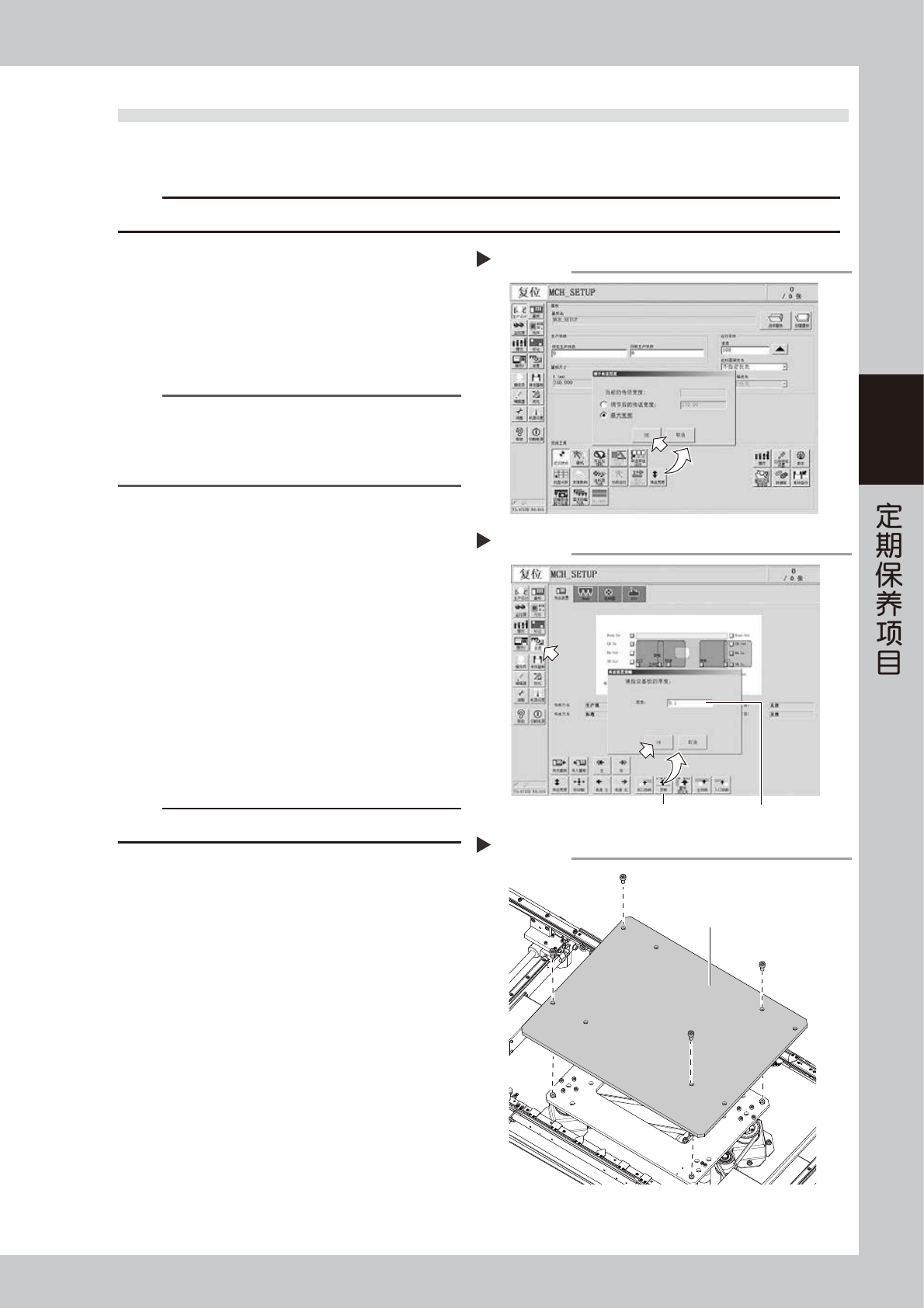

3.2 PU 轴 ( 顶板轴 ) 的清洁与加油
PU 轴 ( 顶板轴 )，是在夹固基板时防止基板翘起，贴装时防止基板下沉用的非常重要的轴。此外，还可以防止在
贴装元件时因基板下沉引起贴装精度发生偏差。因此，为了保证顶板轴的功能正常，需要定期进行清洁、加油。
c
注意
顶板轴发生故障时，请与销售代理商或直接与 YAMAHA 联系。客户自行拆开清洁不在保修范围内。
1
将传送宽度调到最大宽度。
1. 按“生产设计”画面的 [ 传送宽度 ] 按钮，打
开调节传送宽度的画面。
2. 选定“最大宽度”单选按钮之后，按 [OK] 按钮。
传送宽度变为指定的宽度。
56304-L1-00
参考
若调节传送宽度画面中没有“最大宽度”单选按钮，请输入
最大宽度。标准机型时，最大传送宽度为 460mm 或 410mm。
按 [ 装置 ] -“传送装置”画面的 [ 传送宽度 ] 按钮，也可以打
开调节传送宽度的画面。
2
使顶板上升。
1. 按 [ 装置 ] -“传送装置”画面的 [ 顶板 ] 按钮，
使顶板上升。
2. 在“厚度”输入框中输入“0.1”，按 [OK] 按钮。
使顶板上升。
56314-L1-00
3
e
拆卸顶板。
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 使用一次性换料车的机型，为便于操作，需将
料车从贴片机上拆下。
3. 用内六角扳手 (4) 拆卸顶板的 4 处固定螺栓。
55345-L1-00
c
注意
顶板较重，拆装时，请注意安全。
4
擦去脏污的润滑油。
用不起尘的无尘纸等擦去滚珠丝杆 (2 处 ) 与滚珠导
杆 (2 处 ) 上的脏污润滑油。
调节传送宽度Step 1
拆卸顶板
Step 3
顶板
使顶板上升
[顶板]上升 输入“0.1”
Step 2
