3-34 3 4.4 花键轴的清洁、点检与加油 花键轴的气路若有异物或脏污粘附，会导致发生吸料、贴料错误。虽然供气状态与贴片机的运转时间会有所不同， 但一般 3 个月左右需清洗 1 次花键轴内部。 c 注意 花键轴有异响或运行不稳定时，请与销售代理商或直接与 YAMAHA 联系。客户自行拆开清洁不在保修范围内。 4.4.1 花键轴内的清洗 1 拆下所有贴装头上的吸嘴。 (FNC 贴装头除外 ) e ‧ 无吸嘴交换站时 1. 按紧急停…
3-33
3
5

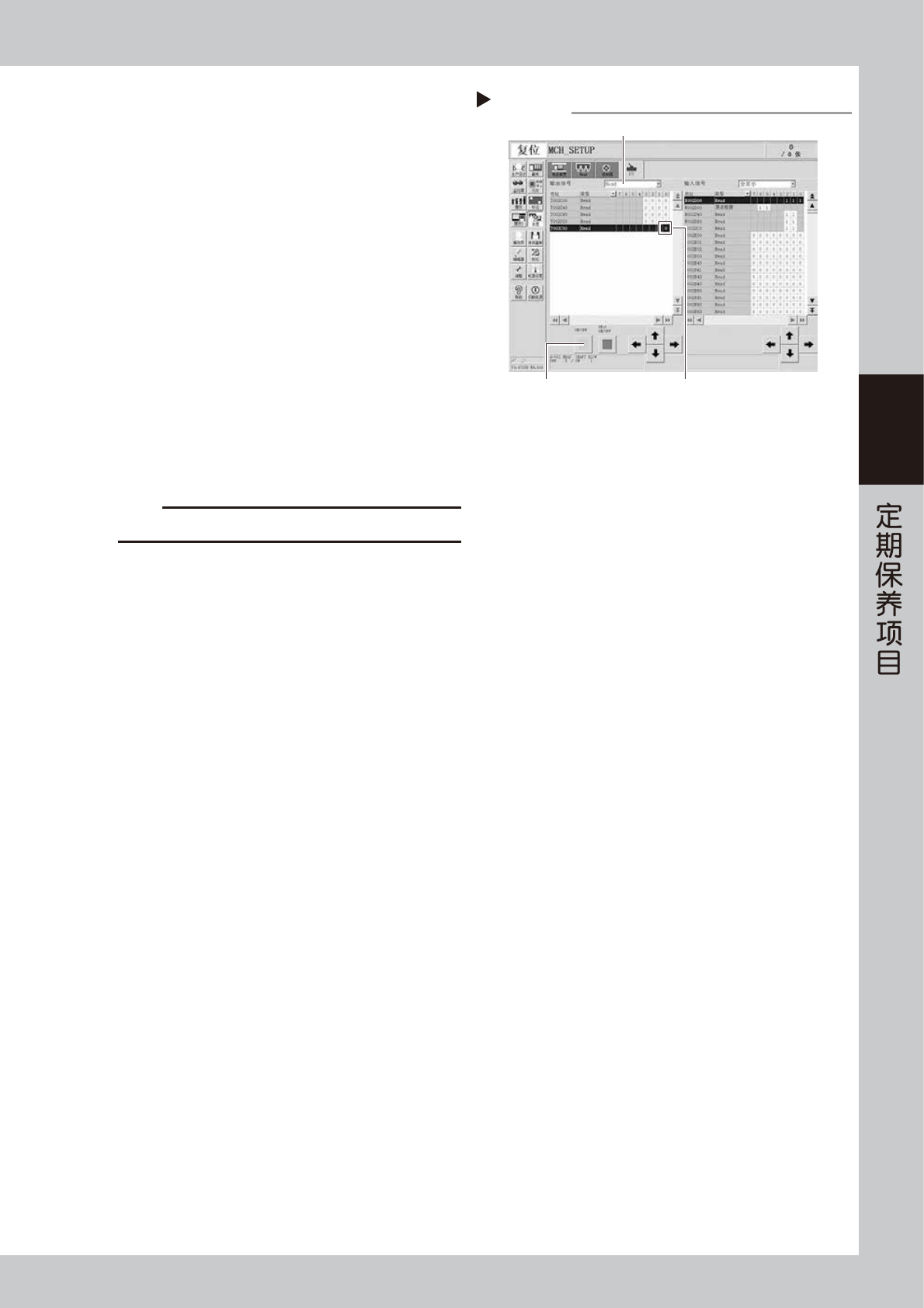

使清洁用排气电磁阀排气。
1. 打开 [ 装置 ] -“I/O”画面。
2. 从“输出信号”下拉框中选择“Head”之后，
选择需要排气的贴装头的地址 (T003C00,0)。
3. 按 1 次 [ON/OFF] 按钮，地址的显示由 0 变为 1，
清洁用排气电磁阀开始排气。
56308-L1-00
6
确认清洁排气状态。
1. 用手挡在各贴装头下方，确认所有贴装头都有
比先前强的气体排出。
2. 再次按 [ 装置 ] -“I/O”画面的 [ON/OFF] 按钮。
地址的显示由 1 变为 0，清洁用排气电磁阀关
闭排气。
3. 确认从贴装头排出的气体已变弱。
若使清洁用排气电磁阀开始了排气，但从贴装头排
出的气体强弱没有变化，说明该贴装头的清洁用排
气电磁阀需要更换。请参照后述第 4 章“3.3 清洁
用排气电磁阀的更换”更换电磁阀。
c
注意
排出的气体可能会吹到面部，请务必佩戴防护眼镜。
7
关闭排气。
在 [ 装置 ] -“Head”画面按所有贴装头的 [ 排气 ]
按钮，关闭排气。
8
将吸嘴装回原位。
若吸嘴是用手从贴装头上拆下的，需将吸嘴装回原
贴装头。
使清洁用排气电磁阀排气
Step 5
Head
按[ON/OFF]按钮 选择地址
3-34
3
4.4 花键轴的清洁、点检与加油
花键轴的气路若有异物或脏污粘附，会导致发生吸料、贴料错误。虽然供气状态与贴片机的运转时间会有所不同，
但一般 3 个月左右需清洗 1 次花键轴内部。
c
注意
花键轴有异响或运行不稳定时，请与销售代理商或直接与 YAMAHA 联系。客户自行拆开清洁不在保修范围内。
4.4.1 花键轴内的清洗
1
拆下所有贴装头上的吸嘴。
(FNC 贴装头除外 )
e
‧
无吸嘴交换站时
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 用手拆下所有贴装头上的吸嘴。
‧
有吸嘴交换站时
1. 按 [ 装置 ] -“Head”画面的 [ 更换吸嘴 ] 按钮，
打开“更换吸嘴”画面。
2. 从“贴装头号码”下拉框中选择“ALL”，从“吸
嘴类型”下拉框中选择“放回吸嘴”。
3. 按 [OK] 按钮，使所有贴装头上的吸嘴全部被放
回吸嘴交换站中。
56307-L1-00
n
要点
FNC 贴装头单元时，拆下除 FNC 贴装头以外的贴装头 (1、3、
5、7 号 ) 的吸嘴，FNC 贴装头 (2、4、6、8 号贴装头 ) 则全
部选择为相同的吸嘴。
2
使贴装头部移到贴片机正面侧。
‧
无吸嘴交换站时
用移动把手将贴装头部移到贴片机的正面一侧。
e
‧
有吸嘴交换站时
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 用移动把手将贴装头部移到贴片机的正面一侧。
3
拆卸空气软管。
拔下插在各贴装头花键轴上部的空气软管。
55350-L1-00
4
准备清洗工具。
1. 将 IPA( 异丙醇酒精 ) 装入清洗工具 ( 配件编号：
KV8-M8860-00X) 的塑料泵内。
2. 将清洗工具的注嘴挡板滑到距离前端约 185
〜 200mm 的位置。
3. 在需要清洗的贴装头下方放置容器 ( 纸杯等 )。
55351-L1-00
c
注意
请勿使用非 IPA( 异丙醇酒精 ) 的溶剂。
拆卸空气软管
Step 3
空气软管
花键轴上的气密接头
花键轴
清洗工具
Step 4
挡板
注嘴
将挡板设置在距离前端
185〜200mm的位置处
放回吸嘴
[更换吸嘴]按钮
Step 1
选择“ALL”
选择“放回吸嘴”
3-35
3
5
清洗花键轴内部。
1. 将清洗工具的注嘴插入花键轴内直到挡板位置。
2. 注入 IPA 清洗花键轴的气路。
55352-L1-00
6
对花键轴的气路进行喷气。
1. 在需要喷气的花键轴上部插入空气软管。
2. 打开 [ 装置 ] -“Head”画面。
3. 边用无尘布挡住花键轴的前端部，边按画面中
的 [ 排气 ] 按钮，对花键轴内进行喷气。
56312-L1-00
c
注意
排出的气体可能会吹到面部，请务必佩戴防护眼镜。
7
反复进行上述操作。
反复 Step5 〜 Step6 的操作，直至从花键轴流出的
IPA 变清为止。
8
将空气软管与吸嘴装回原位。
1. 将空气软管插回原位。
2. 若吸嘴是用手从贴装头上拆下的，需将吸嘴装
回原贴装头。
清洗花键轴
Step 5
清洗工具
对花键轴内进行喷气
Step 6
[排气]按钮
