13 贴装头 吸嘴交换器 技术参数 用于 SIP LAC E Spe edS ta r a 的 吸 嘴 交 换 器 每个位置的卡盒数 b SIPLACE TX1 / TX2 4 SIPLACE TX2i 3 每个位置的吸嘴卡孔数 SIPLACE TX1 / TX2 80 SIPLACE TX2i 60 标准配置 每个位置的 SIPLACE TX1 / TX2 4 个卡盒带 80 个吸嘴卡孔 SIPLACE TX2i 3 个卡盒带 60 …
12
贴装头
吸嘴交换器
说明
加工不同元件时，吸嘴交换器可增强贴装头的灵活性。吸嘴配置可根据变化的贴装作业迅速
调整。精确定义的位置和完善的吸嘴座可确保降低贴装头的径向跳动。
吸嘴交换器配备了内置的监控器，用来检查吸嘴卡盒是否正确安装到位。此外，吸嘴交换器
可根据代码识别卡盒来判断是否适用于 40xx/60xx、20xx 或 28xx 吸嘴。
用于 SIPLACE SpeedStar (C&P20 P2)的吸嘴交换器
用于 20 种 40xx/60xx 系列吸
嘴的 4 个卡盒
用于 20 种 40xx/6xx 系列吸嘴
的 3 个卡盒
用于 SIPLACE MultiStar CPP 的吸嘴交换器
用于 9 种 28xx 系列吸嘴的
1 个卡盒
用于 20 种 20xx 系列吸嘴的 3
个卡盒
用于 20 种 20xx 系列吸嘴的 2
个卡盒
用于 9 种 28xx 系列吸嘴的
1 个卡盒
用于 SIPLACE TwinStar (TH)的吸嘴交换器
放 2 个标准吸嘴的卡盒
放一个特殊吸嘴、夹爪的卡盒
13
贴装头
吸嘴交换器
技术参数
用于
SIPLACE SpeedStar
a
的吸嘴交换器
每个位置的卡盒数
b
SIPLACE TX1 / TX2
4
SIPLACE TX2i
3
每个位置的吸嘴卡孔数
SIPLACE TX1 / TX2
80
SIPLACE TX2i
60
标准配置
每个位置的 SIPLACE TX1 / TX2
4 个卡盒带 80 个吸嘴卡孔
SIPLACE TX2i
3 个卡盒带 60 个吸嘴卡孔
吸嘴类型
40xx/60xx
用于
SIPLACE MultiStar
a
的吸嘴交换器
每个位置的卡盒数
b
SIPLACE TX1 / TX2
4
SIPLACE TX2i
3
每个位置的最大吸嘴卡孔数
SIPLACE TX1 / TX2
80
SIPLACE TX2i
60
每个位置的标准配置
SIPLACE TX1 / TX2
3 个卡盒带 60 个 20xx 吸嘴卡孔
1 个卡盒带 9 个 28xx 吸嘴卡孔
SIPLACE TX2i
2 个卡盒带 40 个 20xx 吸嘴卡孔
1 个卡盒带 9 个 28xx 吸嘴卡孔
吸嘴类型
20xx、28xx
用于
SIPLACE TwinStar
的吸嘴交换器
卡盒数
位置 1
最多 8 个卡盒，16 个吸嘴卡孔
吸嘴架数
可自由配置
标准配置
3 个卡盒，每个卡盒有 2 个吸嘴卡孔
1 个卡盒带 1 个吸嘴卡孔
吸嘴类型
5xx（标准）
20xx / 28xx（在 5xx 上使用吸嘴适配器 20xx/28xx）
特殊吸嘴、夹爪
a) 使用智能顶针支持选项时，会减少吸嘴数量。
b) 必 须 配 置 吸 嘴 交换器 中 所 有 的 卡 盒
14
板卡传输导轨

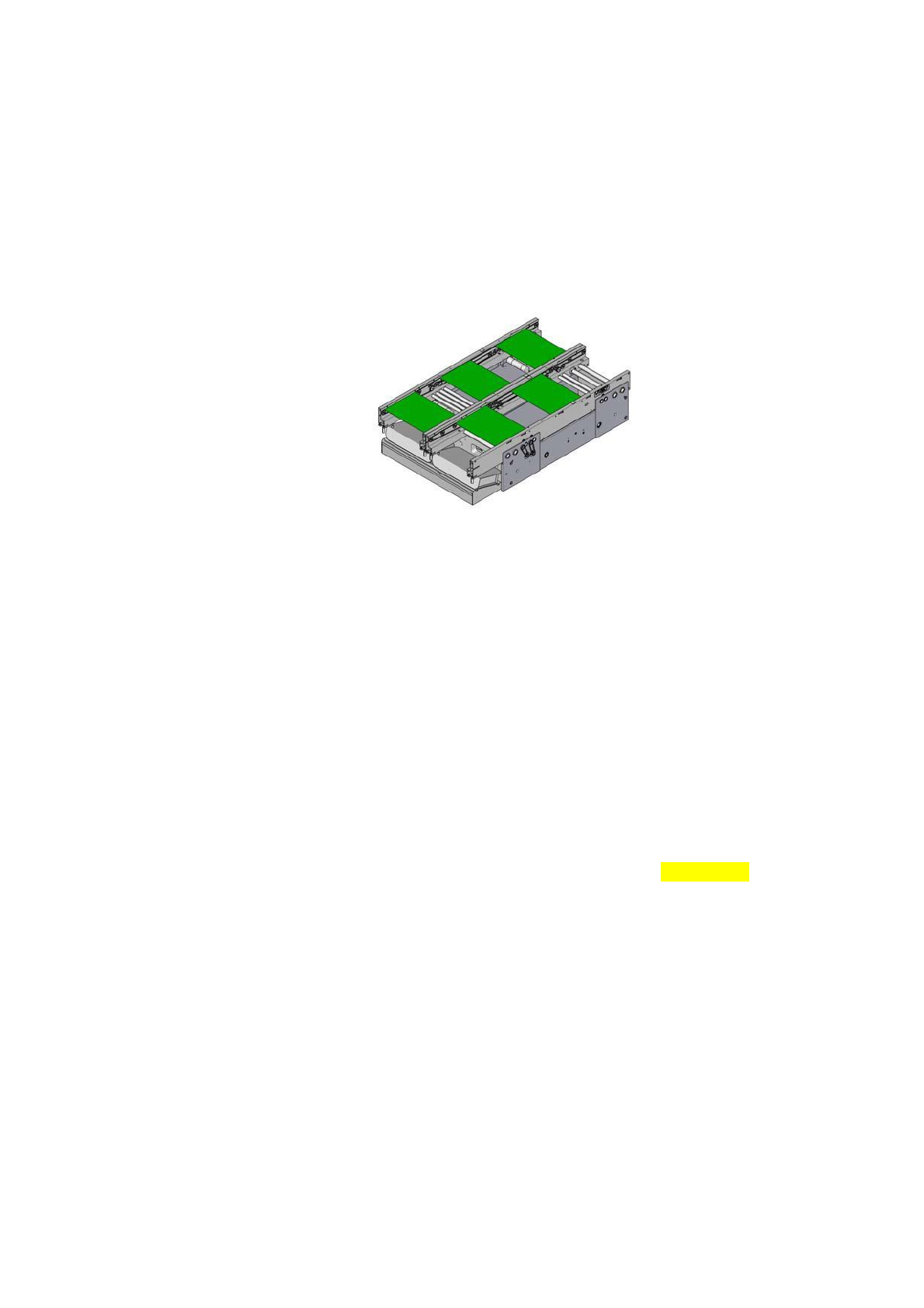

柔性双轨传输
柔性双轨传输
柔性双轨传输有两条相互独立
的电动机械传输导轨。默认导
轨固定边都是“外侧”。可以
将导轨固定边选择为右/右或左
/左。PCB 双轨选择也可作为
单轨传输使用。在双轨传输模
式下，两块板同时（同步模
式）或者其中一块（异步模
式）被送到贴片机进行贴片。
这样，生产线上一块板的顶边
和底边都可以被处理。
同步模式
同步模式下，同样尺寸的两
块 PCB 板被同时传输到贴装
位置。他们作为一块普通板
卡被处理。当贴装区别很大
的产品时，在两块板上对全
部内容进行普通优化，能提
高整体性能。
异步模式
在异步模式中，每个传送轨道
上仅处理一块 PCB 板。同
时， 位于第二个传送轨道的另
一块 PCB 板被移入贴装位
置。这样可以节省一块 PCB
板的整体传送时间，从而大大
提升性能，特别是周期较短的
PCB 板。
I-贴装
SIPLACE 生产线利用 I-贴装
实现了顶级贴装性能。在这
种模式下，两个贴装头同步
作业，在相应的传输导轨侧
填充彼此完全独立的 PCB。
这样可以进一步提高产量。
柔性双轨传输
借入产能
为了提升在一条生产线上同
时处理两块不同内容的板
卡，在这种情况下，借入产
能是 I-贴装理想的补充。在
具有借入产能的贴片机中，
两个贴装头交替贴装同一块
板。另一条传输带上的板卡
只需通过系统传输即可。因
此，即使具有不同的贴装内
容，两块板卡都可以实现相
同的处理周期。
护航模式
当处理长度小于 175mm 的板
卡时，护航模式将更多板卡移
入贴装区和输入导轨部分。处
理一块板卡的同时，另外一块
板卡在后面等待。从而明显缩
短传输时间，特别在 I-贴装模
式中。
