SIPLACE 成像处理系统

条码类型

技术参数

一维条码

代码类型

代码 39

代码 93

代码 128

EAN-8（AddOn 2，AddOn 5），EAN-13（AddOn 2，AddOn 5）

交叉式 2/5 码

最低竖条宽度

5 个像素。

如果标志质量非常高，宽度可以降至 3 个像素。

最小符号高度

整个符号长度的 5%。

符号角度

支持所有符号角度。

反白符号

支持深色背景上的浅色竖条。

镜像符号

支持镜像符号。

（相当于一维条码的 180 度旋转）

感兴趣区（ROI）

将在板卡上搜索条码的区域（ROI）不应超过下列值：

ROI（读取方向） ≤ 3 * 符号宽度

ROI（与读取方向垂直角度） ≤ 10 * 符号宽度

QR 码

代码类型

符合 ISO / IEC 18004 模型 2。

（需要工作站软件 711.0 版或更高版本）

行/列的数量

支持标准中定义的所有版本（例如行/列的数量）。

最小点尺寸

5 个像素。

符号角度

支持所有符号角度。

反白符号

支持反白符号（深色背景上的浅色模块）。

镜像符号

支持镜像符号。

列宽与行高比

1/2 ≤ （列宽）/（行高） ≤ 2

感兴趣区（ROI）

搜索条码的区域（ROI）不应超过下列值：

ROI 宽度 ≤ 6 * 条码符号宽度

ROI 高度 ≤ 6 * 条码符号高度

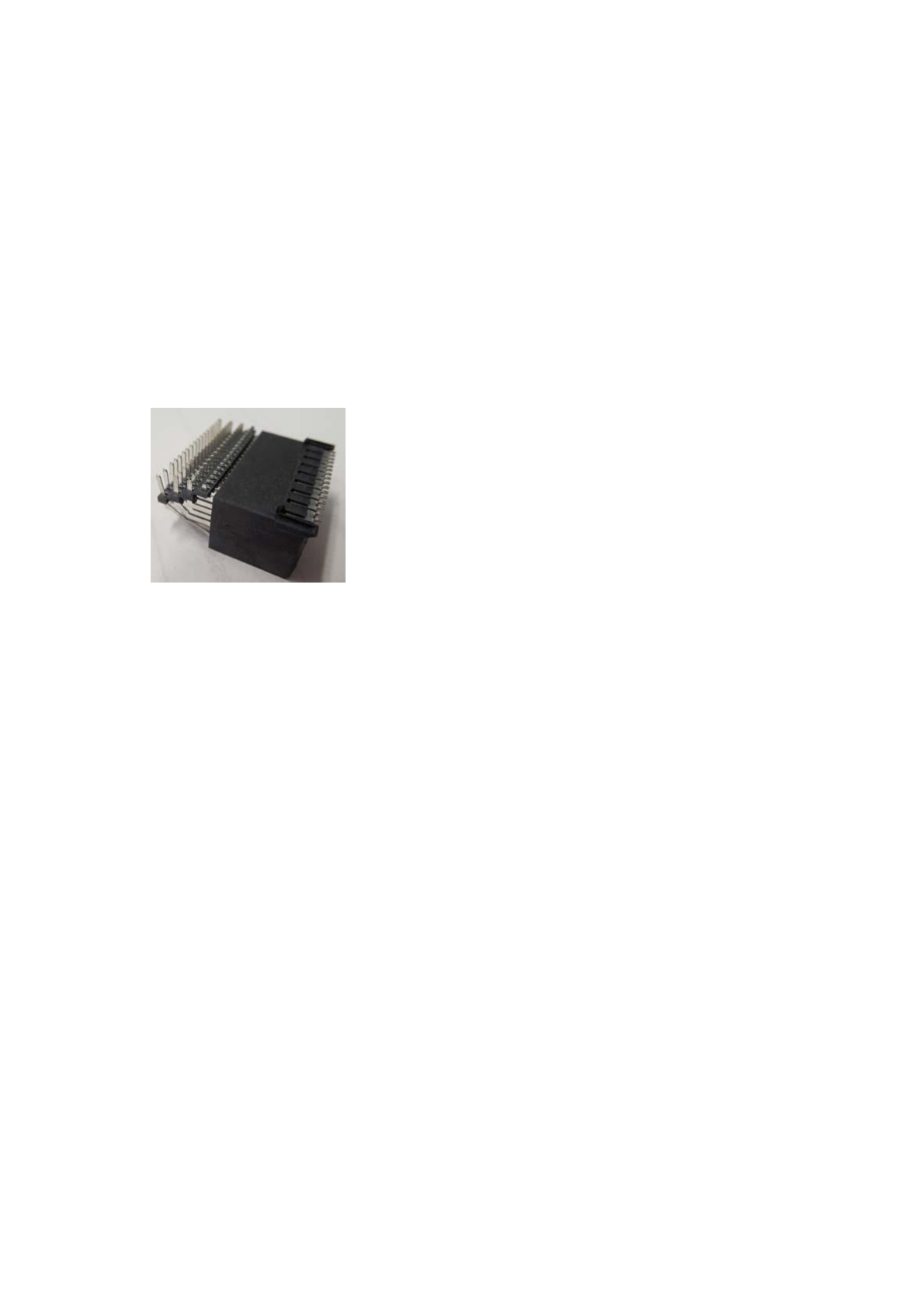

异形件功能包

获得许可的异形件功能包包

含简化异形件（OSC）贴装

的功能，例如连接器或者插

座。

通过 SIPLACE PRO 激活许

可。

有关详细信息，请参阅 OSC

功能包用户指南，项目编号

[00198374-xx]。

OSC 功能包涵盖以下功能：

OSC 测量选项

• 定制异形件

这使得用户能够描述元件

上的任何抽象图形，例如

三角形状的连接引线。然

后可以使用向导功能在工

作站轻松创建和编辑此图

形。

• 立体测量

立体测量意味着使用固定相

机从不同方向为每个元件拍

摄两幅图像。这些图像重叠

以三维形式显示连接器、顶

针等，以支持对结构的简单

而精确的评估，而这些结构

由于颜色、阴影或背景结构

难以在常规二维测量中识别

出来。

• 特殊位置评估

此功能不同于优劣识别功

能，支持位置确定特征

（x、y、角度）的单独定

义。

嵌入式元件的贴装

此功能可以监控在自动贴装

期间，嵌入式元件是否能与

板卡正确接合。

自动计算最佳加速度

此功能使用户能够自动计算

机台上元件各个轴的最佳加

速度。然后，可以在其他测

试运行中检查找到的加速度

值，如果成功，则将其发送

回编程系统。

在锡膏高度检查中的顶针

此选项拓展了 CPP 和双贴

装头的“嵌入式”功能。

超高型元件贴装

在特殊的应用情况下，该软件

可以贴装很高的元件，并具有

自动防撞功能。

TH 和 CPP 贴装头的附加压

力水平

• TH 30 N

• CPP 15 N

虚拟墨点处理器（VIH）

虚拟墨点处理器（VIH）支持

您从外部系统扫描墨点。

该选件可用于外部系统，以定

义要加工的面板和要忽略的面

板。面板是印刷电路板的特定

部分。这个理念比物理墨点理

念要灵活得多。

如果外部系统能单独决定每块

面板的状态是好是坏，以及是

否省略额外的处理步骤，则可

以将其集成到正在进行的生产

过程中。板卡通常由外部系统

测量，之后就可以获得板卡好

坏的信息。通过 VIH 使用此信

息的好处是，PCB 相机无需

读取物理墨点。

这样可以提升性能，尤其是如果面板没有足够空间容纳

对于有很多面板的电路板。物理墨点，也可以使用此选

项。

带 XML 文件的工作流 VIH

带 MES 和 BoardGateKeeper (BGK)的工作流 VIH

过程数据界面（PDI）

过程数据接口（PDI）可以通过 OIB 接口寻址，使您不仅可以

访问已贴装元件的可追溯性数据，还可以访问贴装元件的各

种过程参数。PDI 为每个贴装位置提供 40 多个过程属性，例

如：

• 拾取（实际拾取位置、拾取位置 ID）

• 挖掘 Dipping （结果、时间标记）

• 成像测量（测量结果+相机 ID）

• 贴装（实际贴装位置、参考设计、真空值）

数据包涵盖了每块板卡的数据和每个停止位置的数据。

每一个单独的数据包最多包含 200 个贴装位置。
