3 技术数据和组件 用户手册 SIPLACE SX1/SX2/DX1/DX2 3.4 尺寸和重量 SC.705.xx 以上软件版本 2011 年 10 月 中文版 106 3.4.3 保护罩向上折起高度 3 图 3.4 - 3 保护罩向上折起高度 - 尺寸，单位毫米 （示例 为 SX1/SX2 ） 规定的尺寸指的是最大的 PCB 传送导轨高 度 950 mm 。 (1) 随着设定的 PCB 传送导轨高度不同，此高度值也会有所不同 - 对…
用户手册 SIPLACE SX1/SX2/DX1/DX2 3 技术数据和组件
SC.705.xx 以上软件版本 2011 年 10 月 中文版 3.4 尺寸和重量
105

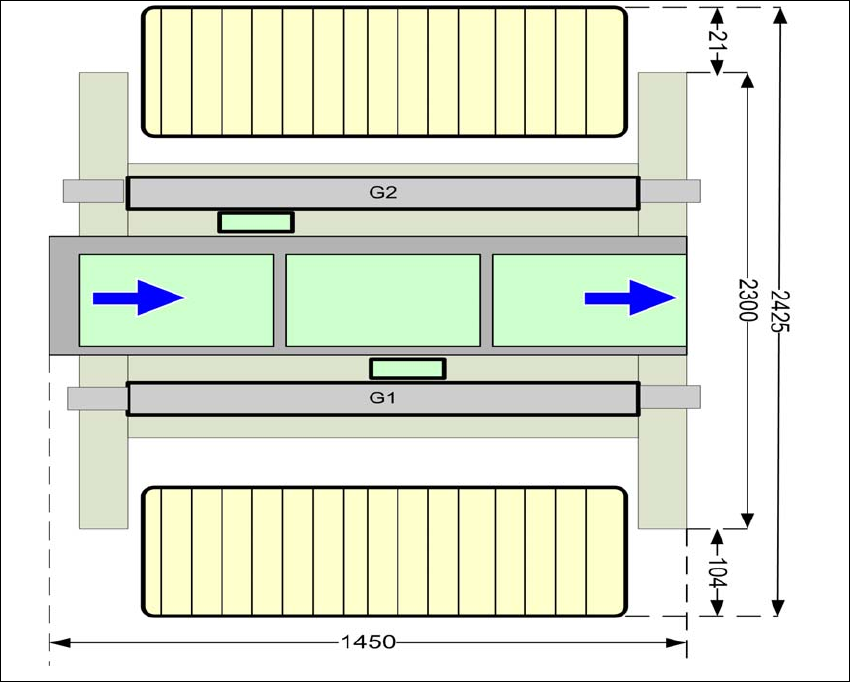

3.4.2.2 DX1/DX2 贴片机的尺寸
3
图
3.4 - 2 DX1/DX2
贴片机的尺寸
(1
内部元件料车，
1
外部元件料车
)
3 技术数据和组件 用户手册 SIPLACE SX1/SX2/DX1/DX2
3.4 尺寸和重量 SC.705.xx 以上软件版本 2011 年 10 月 中文版
106
3.4.3 保护罩向上折起高度
3
图
3.4 - 3
保护罩向上折起高度
-
尺寸，单位毫米 （示例为
SX1/SX2
）
规定的尺寸指的是最大的 PCB 传送导轨高度 950 mm。
(1) 随着设定的 PCB 传送导轨高度不同，此高度值也会有所不同
- 对于 PCB 传送导轨高度 900 mm = 120 mm ± 15 mm
- 对于 PCB 传送导轨高度 930 mm = 150 mm ± 15 mm
- 对于 PCB 传送导轨高度 950 mm = 170 mm ± 15 mm
用户手册 SIPLACE SX1/SX2/DX1/DX2 3 技术数据和组件
SC.705.xx 以上软件版本 2011 年 10 月 中文版 3.4 尺寸和重量
107

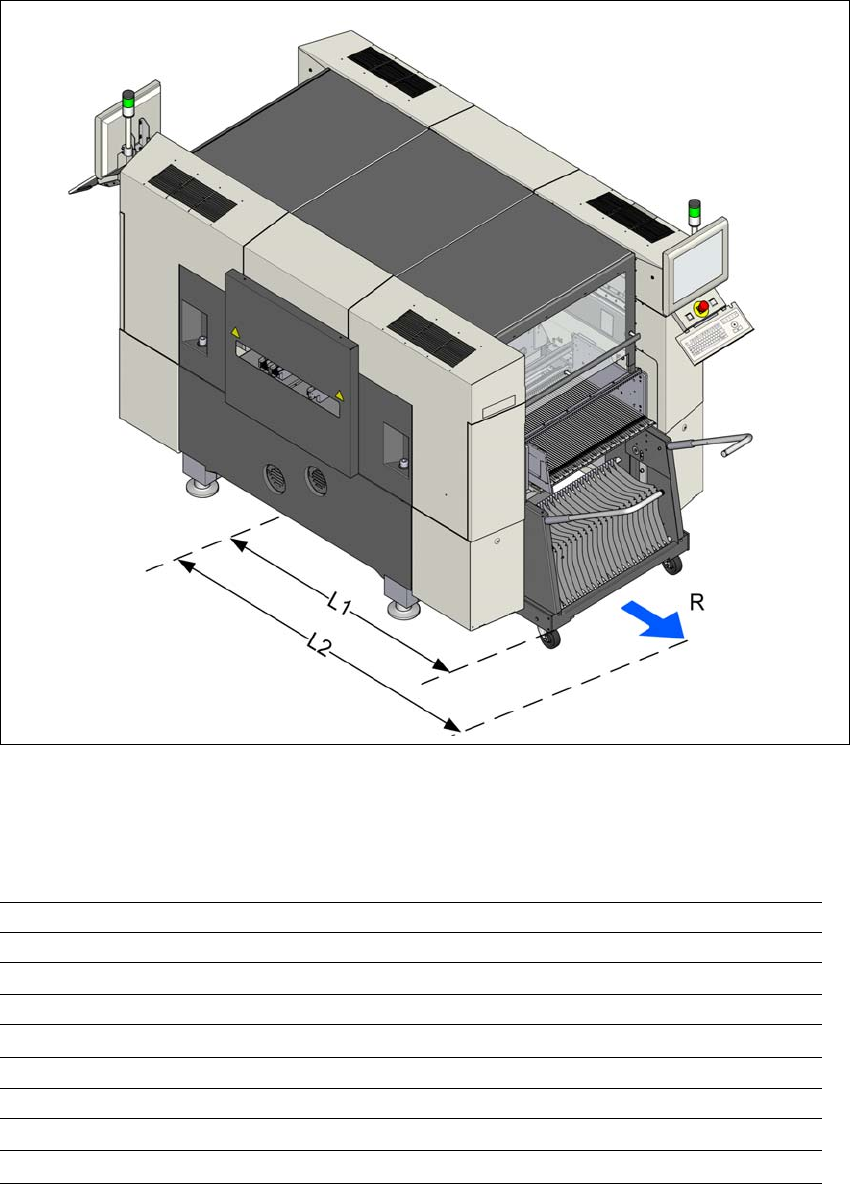

3.4.4 SIPLACE SX1/SX2 贴片机料车的机动距离
3
图
3.4 - 4 SX1/SX2
贴片机内料车的机动距离
SX1/SX2 贴片机内料车的机动距离 "R"：
3
料车 料位 1 （外部） 料位 2 （内部）
机动距离 R
手柄展开
2,950 mm 2,825 mm
距离 L1：贴片机中心位置到料车的外部边缘位置
手柄折叠
1,300 mm 1,175 mm
手柄展开
1,750 mm 1,625 mm
距离 L2：贴片机中心位置到墙壁
手柄折叠
2,060 mm 1,935 mm
手柄展开
2,950 mm 2,825 mm
