用户手册 SIPLACE SX1/SX2/DX1/DX2 3 技术数据和组件 SC.705.xx 以上软件版本 2011 年 10 月 中文版 3.4 尺寸和重量 109 3.4.5.2 DX1/DX2 贴片机的重心 3 图 3.4 - 6 DX1/DX2 贴片机的重心 (mm) X 轴坐标 0 mm Y 轴坐标 0 mm Z 轴坐标 738.5 mm 这些重心的坐标对应于 PCB 传送高度为 900 m m 的贴片机。
3 技术数据和组件 用户手册 SIPLACE SX1/SX2/DX1/DX2
3.4 尺寸和重量 SC.705.xx 以上软件版本 2011 年 10 月 中文版
108
3.4.5 重心
3.4.5.1 SX1/SX2 贴片机的重心
3

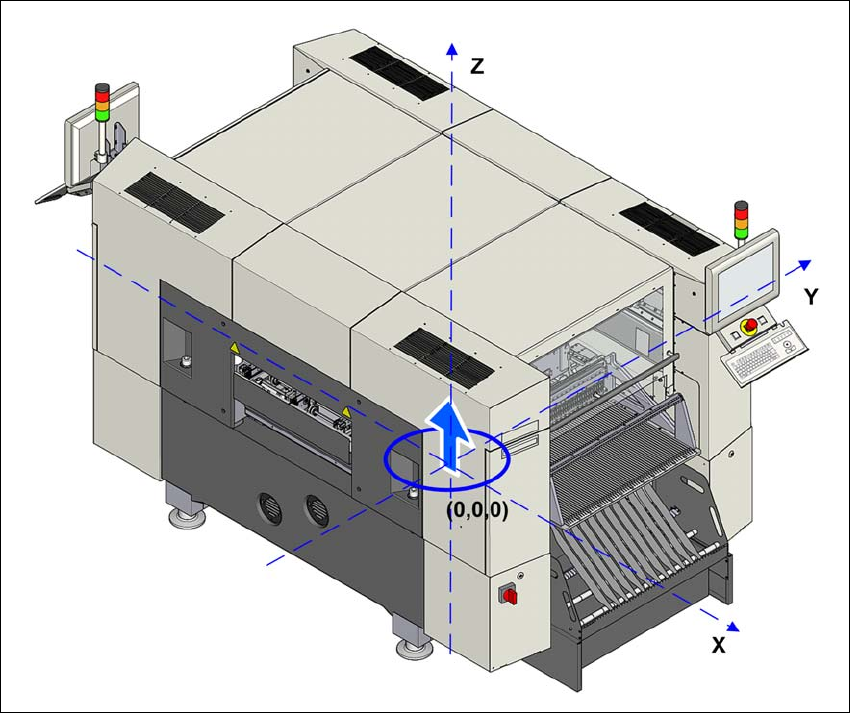

图
3.4 - 5 SX1/SX2
贴片机的重心 （
mm
）
X 轴坐标 0 mm
Y 轴坐标 0 mm
Z 轴坐标 738.5 mm
这些重心的坐标对应于 PCB 传送高度为 900 mm 的贴片机。
用户手册 SIPLACE SX1/SX2/DX1/DX2 3 技术数据和组件
SC.705.xx 以上软件版本 2011 年 10 月 中文版 3.4 尺寸和重量
109
3.4.5.2 DX1/DX2 贴片机的重心
3

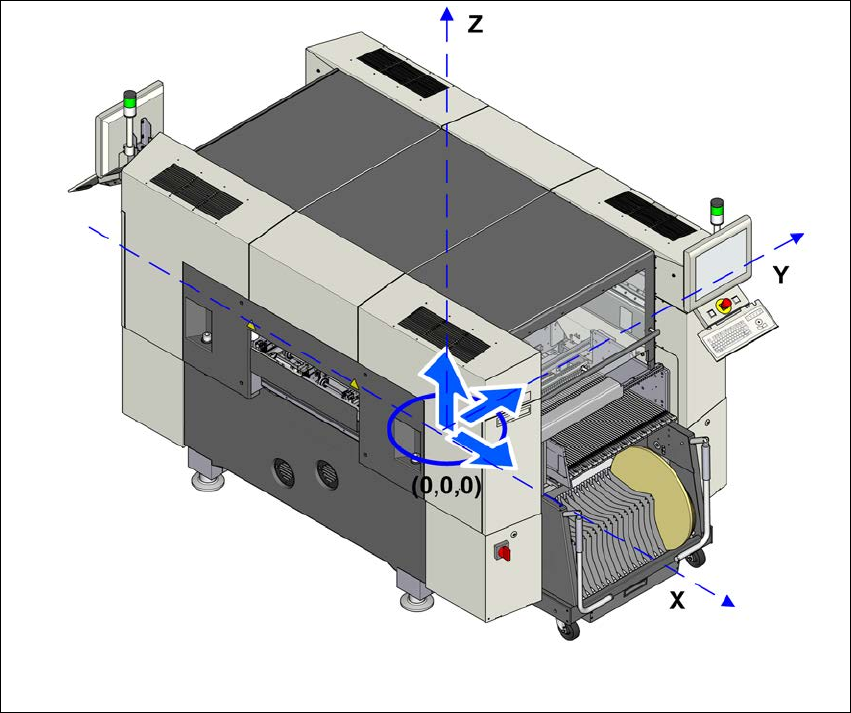

图
3.4 - 6 DX1/DX2
贴片机的重心
(mm)
X 轴坐标 0 mm
Y 轴坐标 0 mm
Z 轴坐标 738.5 mm
这些重心的坐标对应于 PCB 传送高度为 900 mm 的贴片机。
3 技术数据和组件 用户手册 SIPLACE SX1/SX2/DX1/DX2
3.5 组件综述 SC.705.xx 以上软件版本 2011 年 10 月 中文版
110
3.5 组件综述
3.5.1 SIPLACE SX2 组件综述
3
3
图
3.5 - 1 SX2
贴片机
-
组件综述
(1) 基本组件
(2) 自动组件
(3) 悬臂 2 配备贴片头
(4) PCB 传送导轨 （单或双传送导轨）
(5) 悬臂 1 配备贴片头
(6) 带键盘的显示器 （2 个）
(7) 料位 1 处的料车
(8) 带装卸装置、料带切割器、空料带导槽的料位 2
(T) PCB 的传送方向
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(6)
(8)
