用户手册 SIPLACE SX1/SX2/DX1/DX2 3 技术数据和组件 SC.705.xx 以上软件版本 2011 年 10 月 中文版 3.6 贴片头 119 3 图 3.6 - 4 SIPLACE MultiStar - 前视图，功能组第 2 部分 (1) C&P 元件照相机 （ 30 型， 27 x 27 ，数字） (2) 星型轴驱动装置的扭矩马达 (3) Z 轴驱动装置 （线性马达） (4) 返回气缸 (5) 压力…
3 技术数据和组件 用户手册 SIPLACE SX1/SX2/DX1/DX2
3.6 贴片头 SC.705.xx 以上软件版本 2011 年 10 月 中文版
118
3.6.2 SIPLACE MultiStar CPP （仅限 SIPLACE SX1/SX2）
3
图

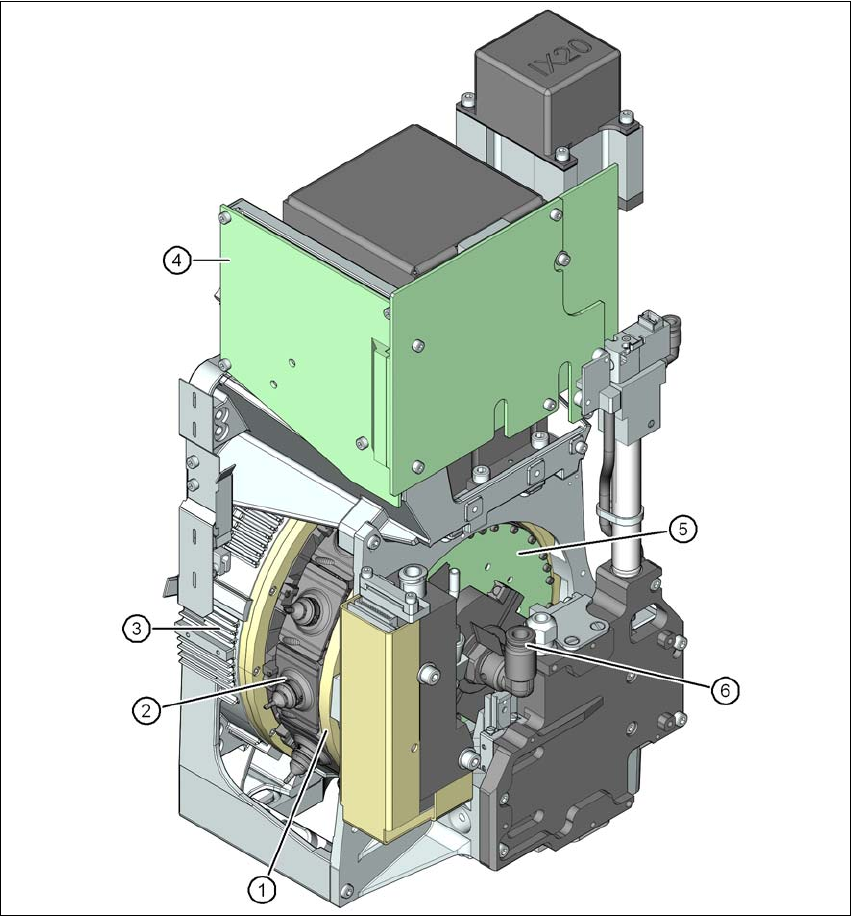

3.6 - 3 SIPLACE MultiStar -
前视图，功能组第
1
部分
(1) 带有 12 个段位器的星形轴
(2) 配有集成 DP 驱动装置的段位器
(3) 星型轴驱动装置的扭矩马达
(4) 中间分布器印制电路板
(5) 12 个 DP 驱动装置的控制板
(6) 用于拾取 / 贴片和保持电路中文氏管吸嘴的压缩空气连接
用户手册 SIPLACE SX1/SX2/DX1/DX2 3 技术数据和组件
SC.705.xx 以上软件版本 2011 年 10 月 中文版 3.6 贴片头
119
3
图
3.6 - 4 SIPLACE MultiStar -
前视图，功能组第
2
部分
(1) C&P 元件照相机 （30 型， 27 x 27，数字）
(2) 星型轴驱动装置的扭矩马达
(3) Z 轴驱动装置 （线性马达）
(4) 返回气缸
(5) 压力控制阀
3 技术数据和组件 用户手册 SIPLACE SX1/SX2/DX1/DX2
3.6 贴片头 SC.705.xx 以上软件版本 2011 年 10 月 中文版
120
3
图
3.6 - 5 SIPLACE MultiStar -
后视图，功能组第
3
部分
(1) 元件传感器
(2) 元件高度高达 11.5 mm 的安装位置
(3) 元件高度高达 6 mm 的安装位置
