用户手册 SIPLACE SX1/SX2/DX1/DX2 3 技术数据和组件 SC.705.xx 以上软件版本 2011 年 10 月 中文版 3.7 悬臂系统 135 3.7 悬臂系统 SIPLACE SX1/SX2/DX1/DX2 贴片机的悬臂系统是所谓的 H 悬臂。此 悬臂含有两个 Y 轴（ 从 线 性马达的两侧驱动） 。 X 轴由一个线性马达驱动。 H 悬臂将沿着两个 Y 轴的轴承表面，在固 定和 松配的轴承上运行。这些表面与 …
3 技术数据和组件 用户手册 SIPLACE SX1/SX2/DX1/DX2
3.6 贴片头 SC.705.xx 以上软件版本 2011 年 10 月 中文版
134
3.6.4.2 技术数据
3
光学对中 12 段位器收集贴片头，
有元件照相机， 28 型
12 段位器收集贴片头，
有元件照相机， 30 型
元件范围
a
a) 请注意，可以放置的元件范围还会受到衬垫几何形状、客户特定的标准和封装公差的影响。
从 0402 到 PLCC44、
BGA、 µBGA、倒装片、 TSOP、
QFP、 SO 和 SO32、 DRAM
从 0201
b
到倒装片、 Bare Die、
PLCC44、 BGA、 µBGA、 TSOP、
QFP、 SO 和 SO32、 DRAM
b) 带有 0201 封装
元件规格
最大高度
最小管脚间距
最小管脚宽度
最小球面间距
最小球面管脚直径
最小尺寸
最大尺寸
最大重量
6 mm
0.5 mm
0.2 mm
0.35 mm
0.2 mm
1.0 x 0.5 mm²
18.7 x 18.7 mm²
2 g
6 mm
0.3 mm
0.15 mm
0.25 mm
0.14 mm
0.6 x 0.3 mm²
18.7 x 18.7 mm²
2 g
可能的照明级别设置 2.5 N to 5.0 N
吸嘴类型
3 xx 3xx
X/Y 轴精确度
c
c) 精确值可使用与厂商无关的 IPC 标准测量得出。
± 45 µm / 3σ, ± 60 µm / 4σ ± 41 µm/3σ, ± 55 µm/4σ
角度精确度
± 0.5°/3σ, ± 0.7°/4σ ± 0.5°/3σ, ± 0.7°/4σ
元件范围
98% 98.5%
元件照相机类型
28 30
照明级别
55
可能的照明级别设置
256
5
256
5
用户手册 SIPLACE SX1/SX2/DX1/DX2 3 技术数据和组件
SC.705.xx 以上软件版本 2011 年 10 月 中文版 3.7 悬臂系统
135
3.7 悬臂系统
SIPLACE SX1/SX2/DX1/DX2 贴片机的悬臂系统是所谓的 H 悬臂。此悬臂含有两个 Y 轴（从线
性马达的两侧驱动）。 X 轴由一个线性马达驱动。 H 悬臂将沿着两个 Y 轴的轴承表面，在固定和
松配的轴承上运行。这些表面与悬臂构成的角度均为 45°。 Y 轴测量系统的线性光栅标尺位于这
些轴承表面下。在 SIPLACE SX/DX 贴片机中，悬臂拥有相同的设计。此类贴片机可以装备一个
或两个悬臂。 SIPLACE SX2/DX2 贴片机配有悬臂 1 和悬臂 2，这两个悬臂安装时成 180° 角。贴
片头将安装到悬臂内部。
3.7.1 悬臂位置
3

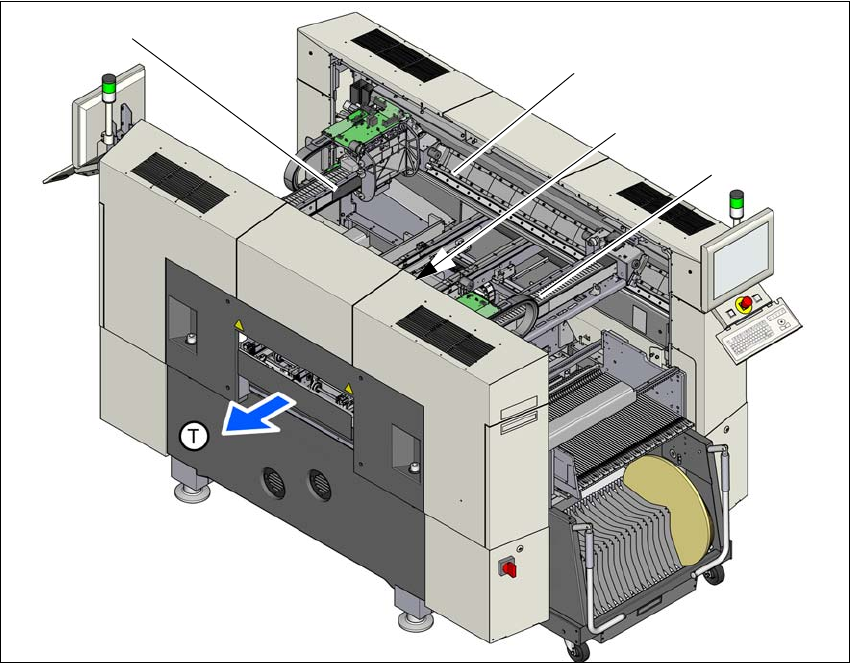

图
3.7 - 1
悬臂在
SX2
贴片机中的位置
(1) X 轴，悬臂 1
(2) Y 轴，悬臂 1 和悬臂 2
(3) Y 轴，悬臂 1 和悬臂 2 （已隐藏）
(4) X 轴，悬臂 2
(T) PCB 的传送方向
(1)
(2)
(4)
(3)
3 技术数据和组件 用户手册 SIPLACE SX1/SX2/DX1/DX2
3.7 悬臂系统 SC.705.xx 以上软件版本 2011 年 10 月 中文版
136
3.7.2 X 轴的结构
3

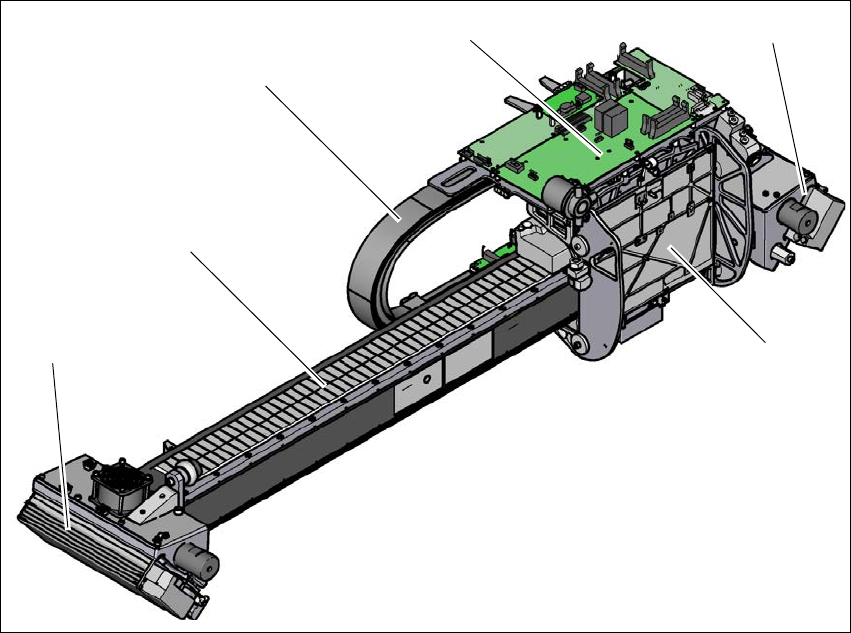

图
3.7 - 2 X
轴的设计
-
贴片头座后视图
(1) 带有 X 轴线性马达的贴片头座 （主要部分）
(2) 带有固定轴承 （主要部分）和风扇的 Y 轴线性马达 2
(3) 带永磁体的导向系统 （X 轴线性马达的次要部分）
(4) 电缆和软管支架
(5) 带贴片头控制装置的贴片头控制板
(6) 带有松配轴承 （主要部分）和风扇的 Y 轴线性马达 1
(4)
(3)
(1)
(5)
(2)
(6)
