3.7 悬臂系统
SIPLACE SX1/SX2/DX1/DX2 贴片机的悬臂系统是所谓的 H 悬臂。此悬臂含有两个 Y 轴（从线
性马达的两侧驱动）。 X 轴由一个线性马达驱动。 H 悬臂将沿着两个 Y 轴的轴承表面，在固定和
松配的轴承上运行。这些表面与悬臂构成的角度均为 45°。 Y 轴测量系统的线性光栅标尺位于这
些轴承表面下。在 SIPLACE SX/DX 贴片机中，悬臂拥有相同的设计。此类贴片机可以装备一个
或两个悬臂。 SIPLACE SX2/DX2 贴片机配有悬臂 1 和悬臂 2，这两个悬臂安装时成 180° 角。贴
片头将安装到悬臂内部。
3.7.1 悬臂位置
3
图
3.7 - 1
悬臂在
SX2
贴片机中的位置
(1) X 轴，悬臂 1
(2) Y 轴，悬臂 1 和悬臂 2
(3) Y 轴，悬臂 1 和悬臂 2 （已隐藏）
(4) X 轴，悬臂 2
(T) PCB 的传送方向
(1)
(2)
(4)
(3)
3 技术数据和组件 用户手册 SIPLACE SX1/SX2/DX1/DX2
3.7 悬臂系统 SC.705.xx 以上软件版本 2011 年 10 月 中文版
136
3.7.2 X 轴的结构
3
图
3.7 - 2 X
轴的设计
-
贴片头座后视图
(1) 带有 X 轴线性马达的贴片头座 （主要部分）
(2) 带有固定轴承 （主要部分）和风扇的 Y 轴线性马达 2
(3) 带永磁体的导向系统 （X 轴线性马达的次要部分）
(4) 电缆和软管支架
(5) 带贴片头控制装置的贴片头控制板
(6) 带有松配轴承 （主要部分）和风扇的 Y 轴线性马达 1
(4)
(3)
(1)
(5)
(2)
(6)
用户手册 SIPLACE SX1/SX2/DX1/DX2 3 技术数据和组件
SC.705.xx 以上软件版本 2011 年 10 月 中文版 3.7 悬臂系统
137
3

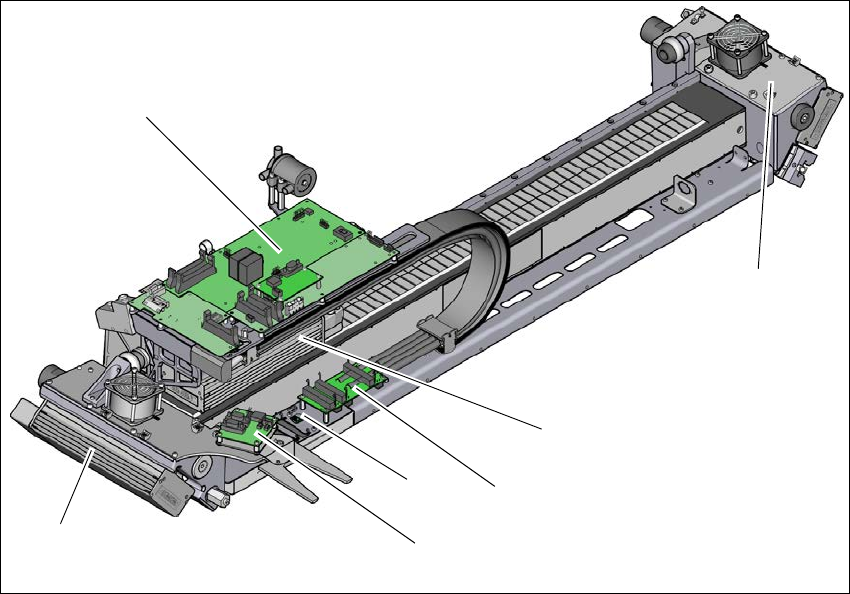

图
3.7 - 3 X
轴的设计
-
贴片头座视图
(1) 带有松配轴承 （主要部分）和风扇的 Y 轴线性马达 1
(2) 带贴片头控制装置的贴片头控制板
(3) 带有松配轴承 （主要部分）和风扇的 Y 轴线性马达 2
(4) X 轴线性马达 （主要部分）
(5) 悬臂接口 X 轴
(6) 悬臂接口 Y 轴
(7) 传感器组件
(2)
(1)
(3)
(4)
(5)
(7)
(6)
