用户手册 SIPLACE SX1/SX2/DX1/DX2 3 技术数据和组件 SC.705.xx 以上软件版本 2011 年 10 月 中文版 3.8 PCB 传送导轨系统 143 3.8.3.1 灵活的 PCB 双传送导轨 - 传送导轨轨道 和类型 右侧传送导轨轨道 （从传送方面可见）称为 " 传送导轨 1" ，而左侧传送导 轨轨道称为 " 传送导轨 2" （见图 3.8 - 4 ，第 145 …
3 技术数据和组件 用户手册 SIPLACE SX1/SX2/DX1/DX2
3.8 PCB 传送导轨系统 SC.705.xx 以上软件版本 2011 年 10 月 中文版
142
3.8.3 灵活的 PCB 双传送导轨的设计 （仅限 SX1/SX2）
灵活的双传送导轨有两条传送轨道，它们在电气上和机械上是互相独立的。 在标准配置中，固定
传送导轨侧在右侧。 根据您的需要， PCB 双传送导轨可作为单或双传送导轨运行。
3
图
3.8 - 2 PCB
双传送导轨的结构
(1) 输入传送导轨
(2) 停止条 - 传送导轨通道 1
(3) 处理传送导轨
(4) 升降台 1
(5) 输出传送导轨
(6) 停止条 - 传送导轨通道 2
(7) 升降台 2
(8) 传送导轨控制装置 （保护罩下面）
T1 传送轨道 1
T2 传送轨道 2
注意
放置印制电路板支承的随意度受停止条的限制。 3
(5)
(1)
(3)
(4)
(7)
(8)
(T1)
(T2)
(2)
(6)
3 技术数据和组件 用户手册 SIPLACE SX1/SX2/DX1/DX2
3.8 PCB 传送导轨系统 SC.705.xx 以上软件版本 2011 年 10 月 中文版
144
3.8.3.2 单传送导轨模式下的 PCB 双传送导轨
在线配置双传送导轨，以便创建单传送导轨。一条传送导轨轨道可以完全移到一起，并被禁用
（见图 3.8 - 3
）。这可将传送轨道的宽度增至 460 mm。
3
图
3.8 - 3

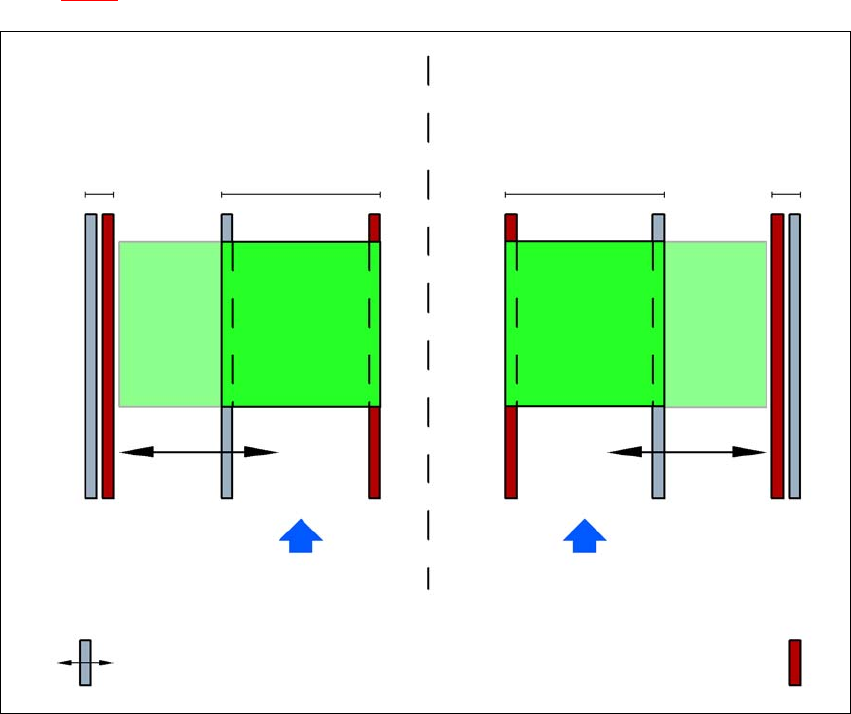

单传送导轨模式下的灵活双传送导轨
轨道 2 加宽的双传送导轨：
（左侧静止的传送导轨侧壁）
被取消激活的传送
轨道 2
传送轨道 1 传送轨道 2 被取消激活的传送
轨道 1
PCB 传送方向 PCB 传送方向
传送导轨的静止侧壁
轨道 1 加宽的双传送导轨：
（右侧静止的传送导轨侧壁）
传送导轨的活动侧壁
