3.9.5 PCB 照相机 （34 型，数字）
3.9.5.1 结构
3
图
3.9 - 4 PCB
照相机 （
34
型，数字）

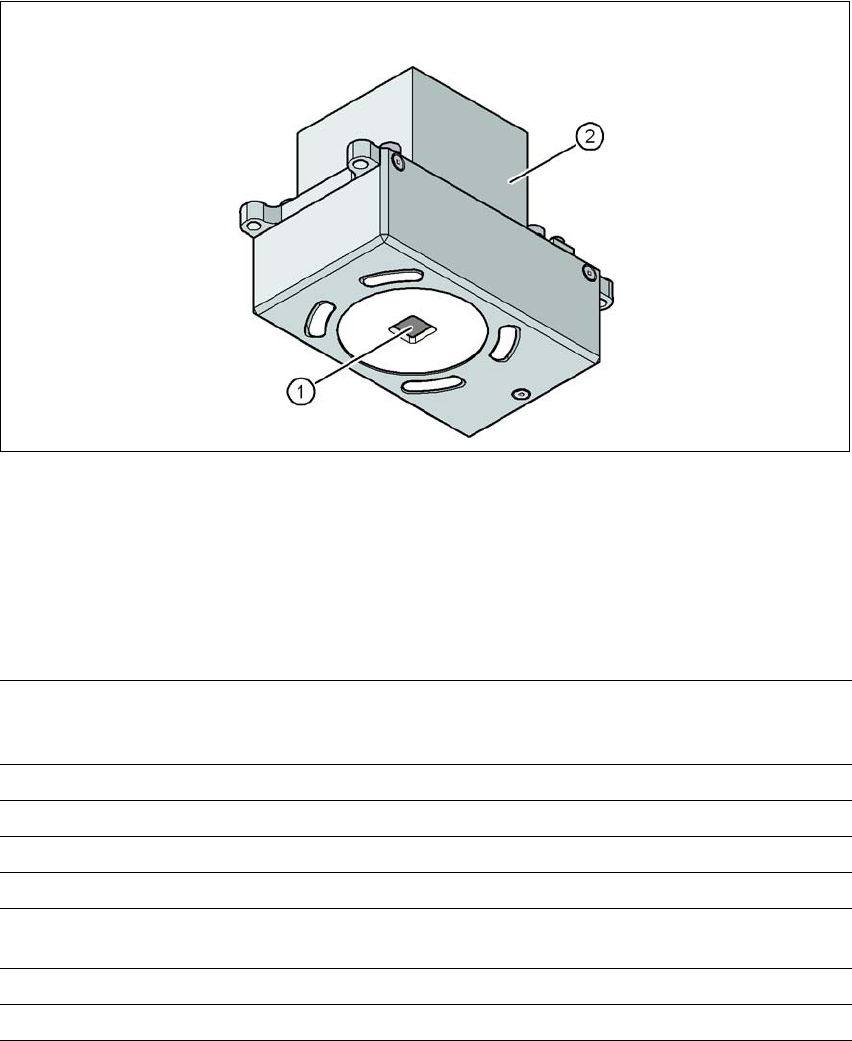

(1) PCB 照相机镜头和照明
(2) 照相机放大器
3.9.5.2 技术数据
3
PCB 基准点 最多 3 个 （子面板和多面板）
最多 6 个 （长印制电路板选项）（可选的 PCB 基准点是最优输
出）。
局部基准点 每个 PCB 最多 2 个 （类型可能不同）。
料库存储器 每个子面板最多 255 种基准点类型
图像分析 基于灰度值的边缘检测方法 （异常部件）
照明类型 前方照明 （3 级，可按需要编程）
每个基准点
/ 坏的基准点的检测时间
20 ms - 200 ms
视场
5.78 mm x 5.78 mm
聚焦板距离
28 mm
3 技术数据和组件 用户手册 SIPLACE SX1/SX2/DX1/DX2
3.9 视像系统 SC.705.xx 以上软件版本 2011 年 10 月 中文版
154
3.9.5.3 基准点标准
3
3.9.5.4 墨点标准
3
定位 2 个基准点
定位 3 个基准点
X 轴 /Y 轴位置，旋转角度，平均 PCB 扭曲
其他：X 轴和 Y 轴方向单独的剪切、扭曲
基准点形状 合成基准点：圆环形、十字形、正方形、长方形、菱形、圆形、
正方形和矩形轮廓、双十字形
图案：任意
基准点表面
铜
锡
不抗氧化和焊接
结构宽度卷曲 ≤ 1/10，都与环境形成很好对比
合成基准点的尺寸
最小 X/Y 轴尺寸 （圆环形和长方形）：
最小 X/Y 轴尺寸 （环形和长方形）：
最小 X/Y 轴尺寸 （十字形）：
最小 X/Y 轴尺寸 （双十字形）：
最小 X/Y 轴尺寸 （菱形）：
最小支架宽度 （环形和长方形）：
最小条宽度 / 条距离 （十字形和双十字形）：
最大 X/Y 轴尺寸 （所有基准点形状）：
最大条宽度 （十字形和双十字形）：
最小公差 （一般）：
最大公差 （一般）：
0.25 mm
0.3 mm
0.3 mm
0.5 mm
0.35 mm
0.1 mm
0.1 mm
3 mm
1.5 mm
标准尺寸的 2%
标准尺寸的 20%
图案尺寸
最小尺寸
最大尺寸
0.5 mm
3 mm
基准点环境 如果搜索区域没有相似的基准点结构，则没有必要参考基准点
周围的间隙。
方法 - 合成基准点识别方法
- 平均灰度值
- 直方图方法
- 模板匹配
基准点形状和尺寸 / 合成基准
点结构
合成基准点
其他方法
有关合成基准点的尺寸，
见第 3.9.5.3
基准点标准 节，第 154 页。
最小 0.3 mm
最大 5 mm
覆盖材料 好的覆盖
识别时间 取决于方法：20 ms - 0.2 s
用户手册 SIPLACE SX1/SX2/DX1/DX2 3 技术数据和组件
SC.705.xx 以上软件版本 2011 年 10 月 中文版 3.10 SIPLACE SX1/SX2/DX1/DX2 的 X 供料器组件
155
3.10 SIPLACE SX1/SX2/DX1/DX2 的 X 供料器组件
SIPLACE SX1/SX2/DX1/DX2 可使用各种 SIPLACE X 供料器组件。 所有 SIPLACE X 供料器组件
都与 SIPLACE SX1/SX2 的转换料台和 DX1/DX2 的 DX 料台兼容，使用时没有任何限制。
SIPLACE X 供料器组件的重要特征包括拾取位置高度精确，可在线编程，通过 LCD 显示器显示
状态，而且在贴片期间更换供料器组件时可以轻松操作。 供料器组件的电源是无触点的，并使用
感应接口。 每个供料器组件都通过两个光电子通道 （光纤）与供料器组件控制单元 (FCU) 进行通
信。 这两个接口构成了 EDIF 组件（能量和数据接口，见图 3.10 - 1
中的 2，第 158 页）。供料器
组件控制装置可以通过 CAN 总线与贴片机的控制装置连接起来。
3.10.1 SIPLACE X 系列料带供料器组件
3.10.1.1 料带材料
可供选择的料带宽度范围为 8 mm 至 88 mm。料带材料为起泡带或纸带。此外，还可以对带有永
久粘附封带 （PSA 封料带）的元件料带进行处理。这将需要选中 "PSA Kit（PSA 套件） " 选项。
料带供料器组件是按照下列料带标准进行设计的：
DIN EN 60286-3 (12/1998) / IEC 60286-3 (12/1997)
JIS C 0806-3 (1999)
ANSI/EIA 481-C (10/2003) 3
起泡带的总高度取决于料带的宽度，并且不得超过下列最大值：
对于 8 mm 纸带，纸厚不得超过 1.6 mm。元件料袋沿着料带行程方向的长度不得超过 51 mm。
3.10.1.2 料盘直径
SIPLACE SX1/SX2 3
所有供料器组件的料盘直径可能高达 19 英寸 （483 mm）。有关最大料盘直径的清单 （符合
PCB 传送导轨高度），见第 3.11.8.2
节，第 189 页。
PSA 套件 部件号
8 mm X PSA 套件
00141224-xx
12 mm X PSA 套件
00141225-xx
16 mm X PSA 套件
00141227 - xx
料带宽度 起泡带的总高度
8 mm
最大 3.5 mm
12 mm
最大 6.5 mm
16 mm 甚至更宽 最大 25 mm
