3 技术数据和组件 用户手册 SIPLACE SX1/SX2/DX1/DX2
3.10 SIPLACE SX1/SX2/DX1/DX2 的 X 供料器组件 SC.705.xx 以上软件版本 2011 年 10 月 中文版
172
3.10.3.3 限制
- LDU-X 在安装时必须手动配置。
- LDU-X 只可安装到料槽 7 - 26 上。
- 每个料车只可配置一个 LDU-X。
- 线性供料器不可直接紧邻 LDU-X 安装。
- MTC 或 WPC 和 LDU-X 只可安装到一个贴片区 （带一个悬臂）。
- 即使悬臂可从两个贴片料位拾取，也只可从一个 LDU-X 拾取。
3.10.3.4 指定焊剂层厚度的浸渍板
浸渍板厚度 部件号
30 µm 00117023-xx
60 µm 00117026-xx
70 µm 00117027-xx
75 µm 00117021-xx
80 µm 00117028-xx
90 µm 00117029-xx
100 µm 00117030-xx
110 µm 00117038-xx
120 µm 00117031-xx
130 µm 00117039-xx
170 µm 00117054-xx
210 µm 00117042-xx
220 µm 00117032-xx
230 µm 00117033-xx
240 µm 00117037-xx
280 µm 00117034-xx
300 µm 00117041-xx
320 µm 00117035-xx
360 µm 00117036-xx
400 µm 00117040-xx
用户手册 SIPLACE SX1/SX2/DX1/DX2 3 技术数据和组件
SC.705.xx 以上软件版本 2011 年 10 月 中文版 3.10 SIPLACE SX1/SX2/DX1/DX2 的 X 供料器组件
173
3.10.4 X 系列供料器组件适配器
部件号 00141305-xx X 系列供料器组件适配器
部件号 00141308-xx 抛料传送导轨适配板
部件号 00141310-xx 标签显示组件适配板
3
X 料带供料器组件的范围经过扩展，已包括了线性振动供料器、标签显示组件和抛料传送导轨。
通过适配器，您还可以转换 S 线性振动供料器、标签显示组件和抛料传送导轨，以便与 X 系列料
车或 DX 料台结合使用。适配器可执行电子和机械功能：它可以将通信信号从 S 供料器转换为符
合扩展 X 系列协议的信号。除此之外，还可以执行其他功能，例如供料器组件标识。
请注意 3
如果 S 线性振动供料器、标签显示组件和抛料传送导轨都在 SpeedStar (C&P20) 贴片头的可接触
范围内，则不得安装到料车上。
3 技术数据和组件 用户手册 SIPLACE SX1/SX2/DX1/DX2
3.10 SIPLACE SX1/SX2/DX1/DX2 的 X 供料器组件 SC.705.xx 以上软件版本 2011 年 10 月 中文版
174
3.10.4.1 X 系列供料器组件适配器 （带有标签显示组件）
3

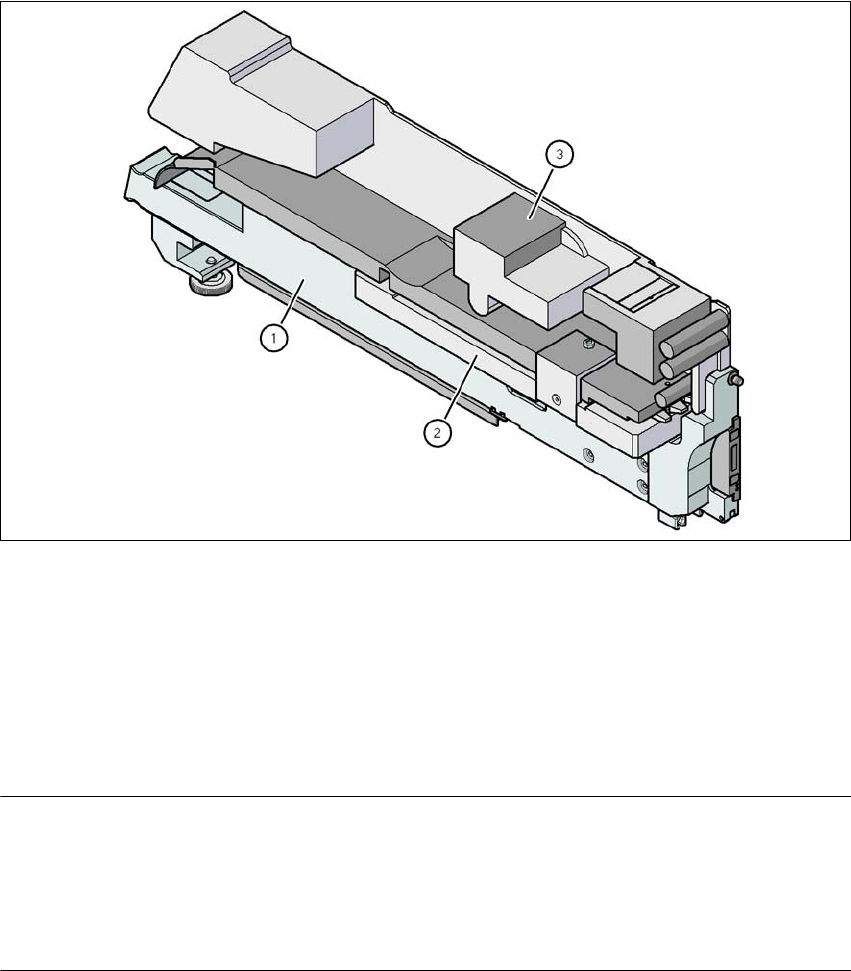

图
3.10 - 14 X
系列供料器组件适配器 （带有标签显示组件）
(1) X 系列供料器组件适配器 （部件号 00141305-xx）
(2) 标签显示组件适配板 （部件号 00141310-xx）
(3) 标签显示组件
3.10.4.2 X 系列供料器组件适配器 （带有线性振动供料器）
请注意 3
适配板将作为标准配件与 X 系列供料器组件适配器一起提供：
- 适配板应该用于高度不超过 16.5 mm 的元件。
- 高度介于 16.5 mm 与 25 mm 之间的元件无需适配板即可进行处理。
