3 技术数据和组件 用户手册 SIPLACE SX1/SX2/DX1/DX2 3.11 SIPLACE SX1/SX2 料车 SC.705.xx 以上软件版本 2011 年 10 月 中文版 186 3 图 3.1 1 - 7 转换料台，前视图 (1) 锁定插销 (2) 转换料台上 的对中销 (3) 转换料台的 对中孔 (1) (2) (3)
用户手册 SIPLACE SX1/SX2/DX1/DX2 3 技术数据和组件
SC.705.xx 以上软件版本 2011 年 10 月 中文版 3.11 SIPLACE SX1/SX2 料车
185
3.11.6 SIPLACE SX1/SX2 转换料台
供料器组件的前滑动导块将放置到插入辅助装置上。随着导块的推入，供料器组件的导块会在导
轨曲线上滑动，直到停止杆为止。停止杆的对中孔可以固定 X 供料器组件的前对中销。与此同
时，转换料台的锁定插销可以插到供料器组件的锁定滚轮上。供料器组件顶部的后对中销由对中
杆的凹槽进行固定。
3
图
3.11 - 6
转换料台，后视图
(1) 插入辅助装置
(2) 导轨曲线 （Ω 曲线）
(3) 用于固定 X 供料器组件 " 后 " 对中销的对中杆
(4) 停止杆
(5) 对中孔
(6) 用于开关 EMERGENCY STOP （急停）电路安全开关的触点
(7) 锁
(1)
(2)
(3)
(4)
(5)
(6)
(7)
3 技术数据和组件 用户手册 SIPLACE SX1/SX2/DX1/DX2
3.11 SIPLACE SX1/SX2 料车 SC.705.xx 以上软件版本 2011 年 10 月 中文版
186
3
图
3.11 - 7
转换料台，前视图
(1) 锁定插销
(2) 转换料台上的对中销
(3) 转换料台的对中孔
(1)
(2)
(3)
用户手册 SIPLACE SX1/SX2/DX1/DX2 3 技术数据和组件
SC.705.xx 以上软件版本 2011 年 10 月 中文版 3.11 SIPLACE SX1/SX2 料车
187

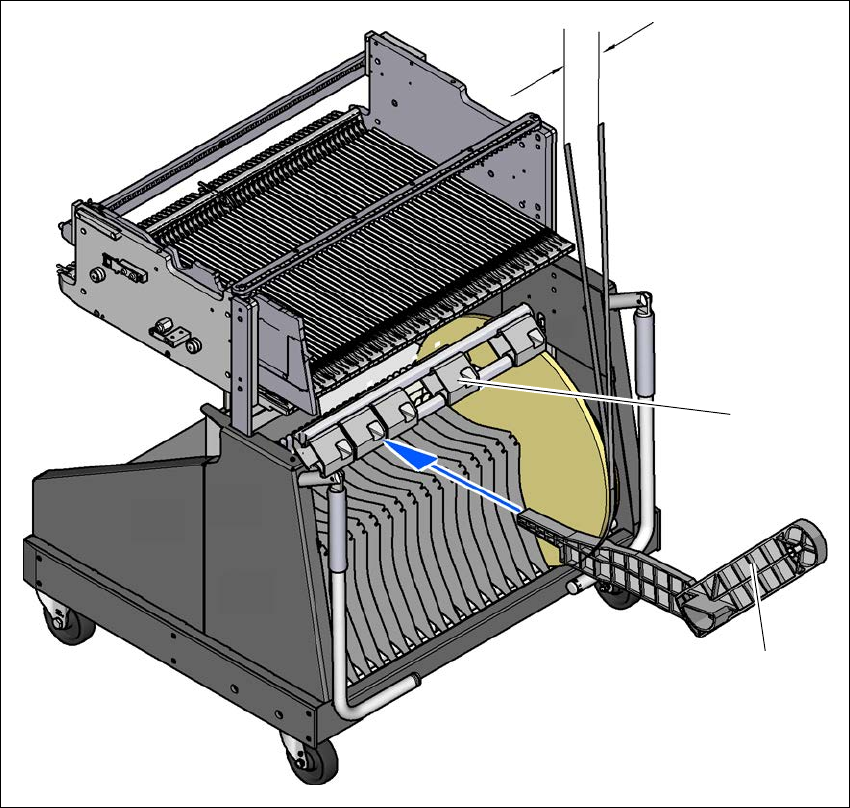

3.11.7 转换料台附加料盘的支座
3
图
3.11 - 8
附加料盘的支座
(1) 附加料盘的支座，部件号 03075622-xx
(2) 支承的安装设备
如果供料器组件和料盘芯轴的侧向偏移不超过 60 mm，则 X 系列供料器组件能毫无问题的处理元
件料带。如果预定义设置表明最大允许偏移不能维持，我们推荐使用附加料盘芯轴 (1) 支座。只
需将支座插入固定器 (2) ，并推至偏移小于最大允许值 （60 mm）。料车共带有 5 个固定器。料
盘芯轴支座能固定 2 个料盘芯轴，这意味在料带容器上方可定位多达 10 个 15 英寸 （381 mm）
的料盘芯轴。
ÞÓ¥Û 60 mm
(1)
(2)
