1.2 SIPLACE DX1/DX2
1
图

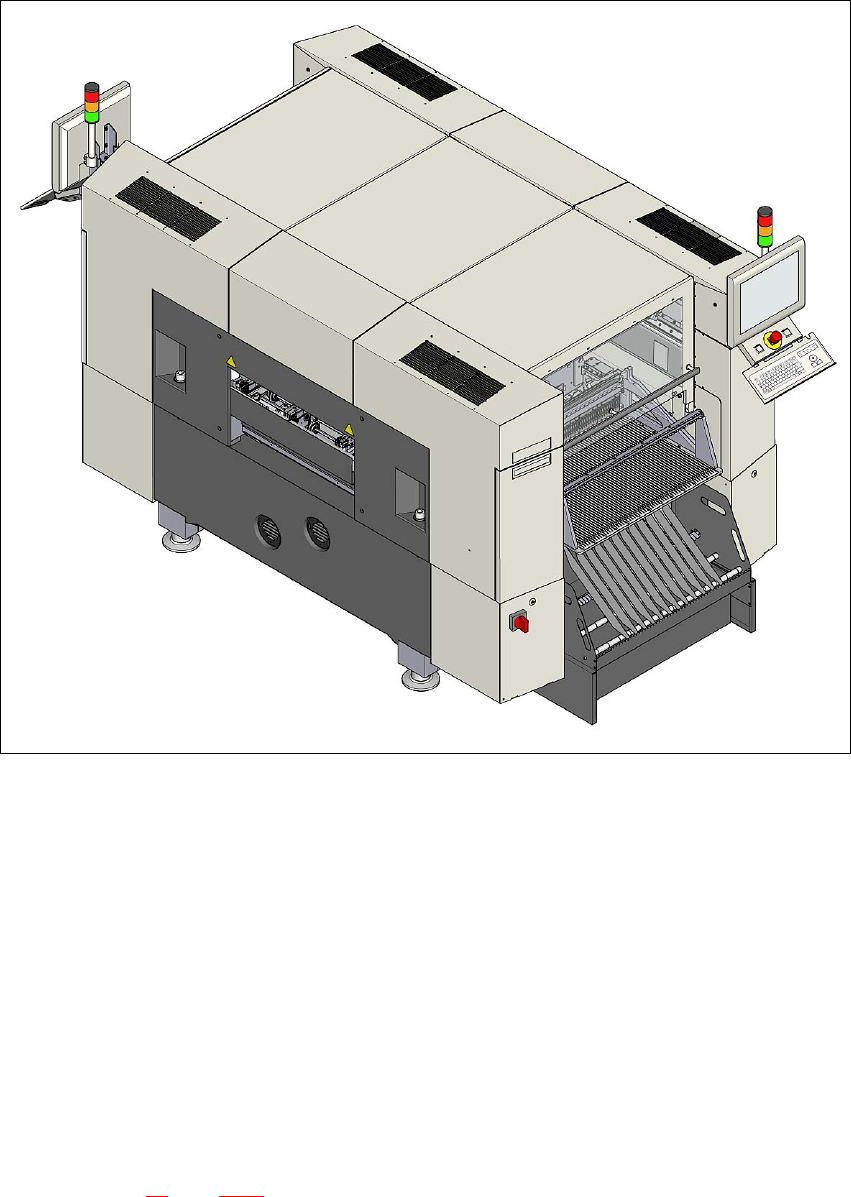

1.2 - 1 SIPLACE DX1/DX2
贴片机
SIPLACE DX1 和 DX2 贴片机具有以下显著的特性：
- 较高的精确度，
- 智能贴片优化，
- 智能配置策略和
- 可贴装的元件范围很大，包括 01005 到
110 mm x 10 mm 的元件。
有两种贴片方法可能适用于元件处理：
- 收集贴片
- 拾取贴片
SIPLACE DX1 贴片机配有一个悬臂，而 SIPLACE DX2 贴片机配有两个悬臂。有关贴片头配置的
概述，请参见第 17
页第 1.1.1 节。
用户手册 SIPLACE SX1/SX2/DX1/DX2 1 前言
SC.705.xx 以上软件版本 2011 年 10 月 中文版 1.2 SIPLACE DX1/DX2
19
这些贴片头通过线性马达快速、准确地定位，并沿着 X 轴和 Y 轴方向相互独立移动。
DX1/DX2 贴片机支持使用 SIPLACE 单传送导轨。
有两个带有 DX 料台的料位适合用来供应元件。 这可配置多达 60 个料槽。
另外，您还可以在每个料位上装载华夫盘交换器 （WPC5 或 WPC6）。如果在一个料位上安装了
WPC5/WPC6 华夫盘交换器，则必须为另一个料位配置一个配有 30 个料槽的 DX 料台。
1.2.1 贴片头配置概述
1
1
1
1
1
1
1
1
1
贴片机 贴片头 标准照相机 选项
SIPLACE
DX1
C&P20
元件照相机， 23 型 - 无
C&P12
元件照相机， 28 型 - 元件照相机， 30 型
TH
元件照相机， 33 型 - 静止照相机， 25 型 （仅在料位
1）
- 静止照相机， 36 型
SIPLACE
DX2
C&P20 / C&P20
元件照相机， 23 型 - 无
C&P20 / C&P12
元件照相机， 23 型
元件照相机， 28 型
- 无
- 元件照相机， 30 型
C&P12 / C&P12
元件照相机， 28 型 - 元件照相机， 30 型
双贴片头 /
C&P12
静止照相机， 33 型
元件照相机， 28 型
- 双贴片头
- 静止照相机， 25 型 （仅在料
位 1）
- 静止照相机， 36 型
- C&P12
- 元件照相机， 30 型
1 前言 用户手册 SIPLACE SX1/SX2/DX1/DX2
1.3 贴片机说明 SC.705.xx 以上软件版本 2011 年 10 月 中文版
20
1.3 贴片机说明
1.3.1 SIPLACE 原理
贴片头从料车上的供料器组件 （固定位置），或者从 DX 料台或华夫盘交换器的料盘中拾取元
件，然后贴装等待的印制电路板。
SIPLACE SX1/SX2 贴片机有一个贴片区域、一个单传送导轨或双传送导轨。 双传送导轨上可
以同时贴装两个印制电路板。
SIPLACE DX1/DX2 贴片机有一个贴片区和一个单传送导轨。
“ 静止元件供应 ” 和 “ 静止 PCB” 的原理 （在其他 SIPLACE 贴片机中获得了验证）可以提供多种
决定性的优势：
- 元件续料和料带接合不会导致停机。
- 使用静止元件供料器时，即使拾取最小的元件 （如 01005）也非常可靠。
- 由于 PCB 在贴片过程中不运动，因此元件不会滑落。
- 带有吸嘴交换器的贴片头组合始终能够保证每次贴装都能使用最优的吸嘴配置，从而减少了
移动行程且优化了贴装顺序。
极高的灵活性、效率和可靠设置保证 SIPLACE 贴片机可实现最佳的生产率。
最短时间的停机提高了利用率和生产率。
