4 安装和试运行 用户手册 SIPLACE SX1/SX2/DX1/DX2 4.2 安装位置的基础设施 SC.705.xx 以上软件版本 2011 年 10 月 中文版 204 4.2.3.2 检查主电源 检查电源是否符合规定的贴片机规格 （见第 3.3 节的表，第 101 页） 。 请注意： 4 文档 " 客户处的 SMD 贴片机网络配置 （电力和压缩空气） ，部件号： 00191409-xx" 包括了满足 所需规…
用户手册 SIPLACE SX1/SX2/DX1/DX2 4 安装和试运行
SC.705.xx 以上软件版本 2011 年 10 月 中文版 4.2 安装位置的基础设施
203
4.2.3 主电源
4
图
4.2 - 2
贴片机上电源的位置 （示例为
SX1/SX2
）
(1) 贴片机机架内的变压器装置 （废料带斜槽后面）
(2) 侧盖
(3) 锁
(4) 保护主电源开关，防止再次打开电源
(5) 前盖
4.2.3.1 危险说明
警告
本贴片机使用 3x200V~、 3x208V~、 3x220V~、 3 x 230 V~、 3x380V~、 3x400V~ 或
3x415V~ ± 5% 的 50/60 Hz 主电压供电。这意味着，贴片系统的某些部件带有可能致命的电压
- 即使关闭了主电源开关以后，也是如此。因此，贴片机使用不当会导致死亡或严重的伤害或设
备的重大损坏。 4
Æ 始终遵守相应的事故预防规定和 DIN 规定（特别是 EN 60204 第 1 部分或 IEC 60204 第 1 部
分）以及所在国家的相应规定。
Æ 只有经过培训的合格人员才能够拆除电源单元上的盖子，并将贴片机与电源连接。
(3)
(4)
(5)
(1)
(2)
4 安装和试运行 用户手册 SIPLACE SX1/SX2/DX1/DX2
4.2 安装位置的基础设施 SC.705.xx 以上软件版本 2011 年 10 月 中文版
204
4.2.3.2 检查主电源
检查电源是否符合规定的贴片机规格 （见第 3.3 节的表，第 101 页）。
请注意： 4
文档 " 客户处的 SMD 贴片机网络配置 （电力和压缩空气），部件号：00191409-xx" 包括了满足
所需规格要求的测量值。
请注意： 4
由于技术原因，电源供应出现负荷峰值。如果必要的话，请与电力公司联系以弄清楚主要阻抗问
题。
4.2.3.3 电源电缆 - 规格
贴片机的电源电缆应符合以下规格要求：
- 贴片机主电源电缆：5 x 2.5 mm²， 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~，电缆长度最高 20
m。 20 米以上的电缆为 5 x 4 mm²。
- 贴片机主电源电缆：5 x 4 mm²， 3 x 200 V~ / 3 x 208 V~ / 3 x 220 V~ / 3 x 230 V~，电缆长
度最高 10 m。 10 m 以上的电缆为 5 x 6 mm²。
电源线的颜色编码取决于使用贴片系统的国家的规定。
警告 4
连接到每台贴片机和可选安装设备 （如 WPC5/WPC6）的电源线必须清楚标识并且能轻松指定。
适用使用贴片机国家的规定。
用户手册 SIPLACE SX1/SX2/DX1/DX2 4 安装和试运行
SC.705.xx 以上软件版本 2011 年 10 月 中文版 4.2 安装位置的基础设施
205
4.2.3.4 连接电源电缆
4
图

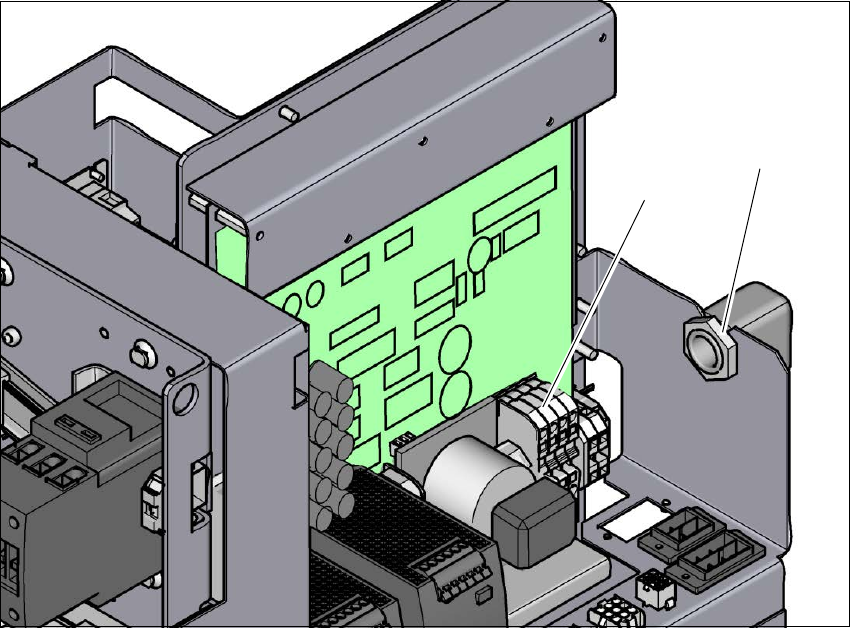

4.2 - 3
电缆连接终端面板
(1) 终端面板 (X99)
(2) 电缆固定装置
Æ 每线端套上一个套环。
Æ 拧松电缆固定装置上的螺母 (2)。
Æ 让主电源电缆穿过电缆固定装置 (2) 后连接到终端面板 X99 (1)。
Æ 将电缆固定到终端面板 X99 (1)。
(L1): 三相 4
(L2): 三相 4
(L3): 三相 4
(N): 零线 4
(PE): 地线 4
Æ 确保电缆的弯曲半径符合要求。电缆不得扭结。
Æ 手动拧紧电缆固定装置。
(1)
(2)
